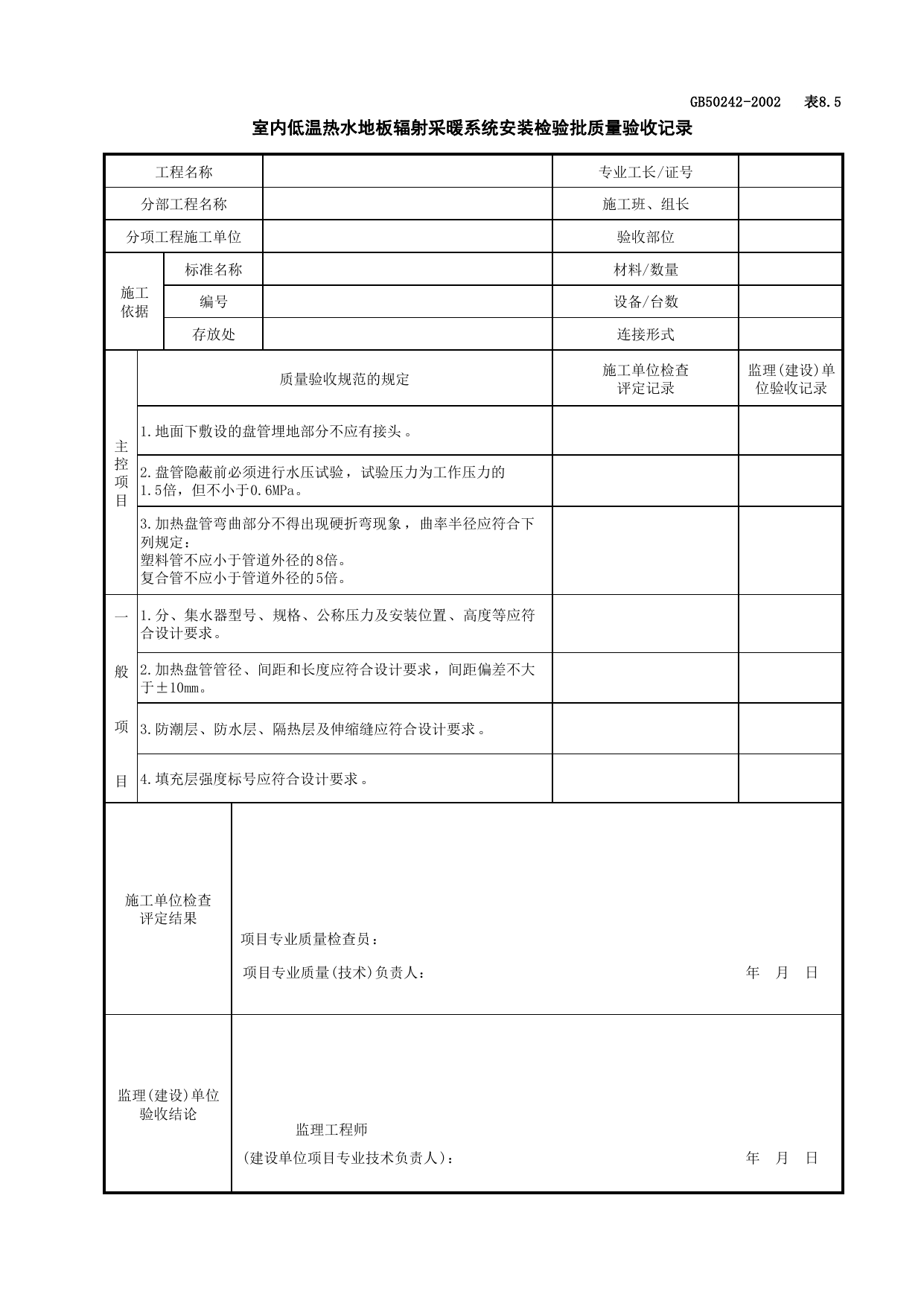

GB50242-2002表8.5室内低温热水地板辐射采暖系统安装检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.地面下敷设的盘管埋地部分不应有接头。2.盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。3.加热盘管弯曲部分不得出现硬折弯现象，曲率半径应符合下列规定：塑料管不应小于管道外径的8倍。复合管不应小于管道外径的5倍。一般项目1.分、集水器型号、规格、公称压力及安装位置、高度等应符合设计要求。2.加热盘管管径、间距和长度应符合设计要求，间距偏差不大于±10mm。3.防潮层、防水层、隔热层及伸缩缝应符合设计要求。4.填充层强度标号应符合设计要求。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
