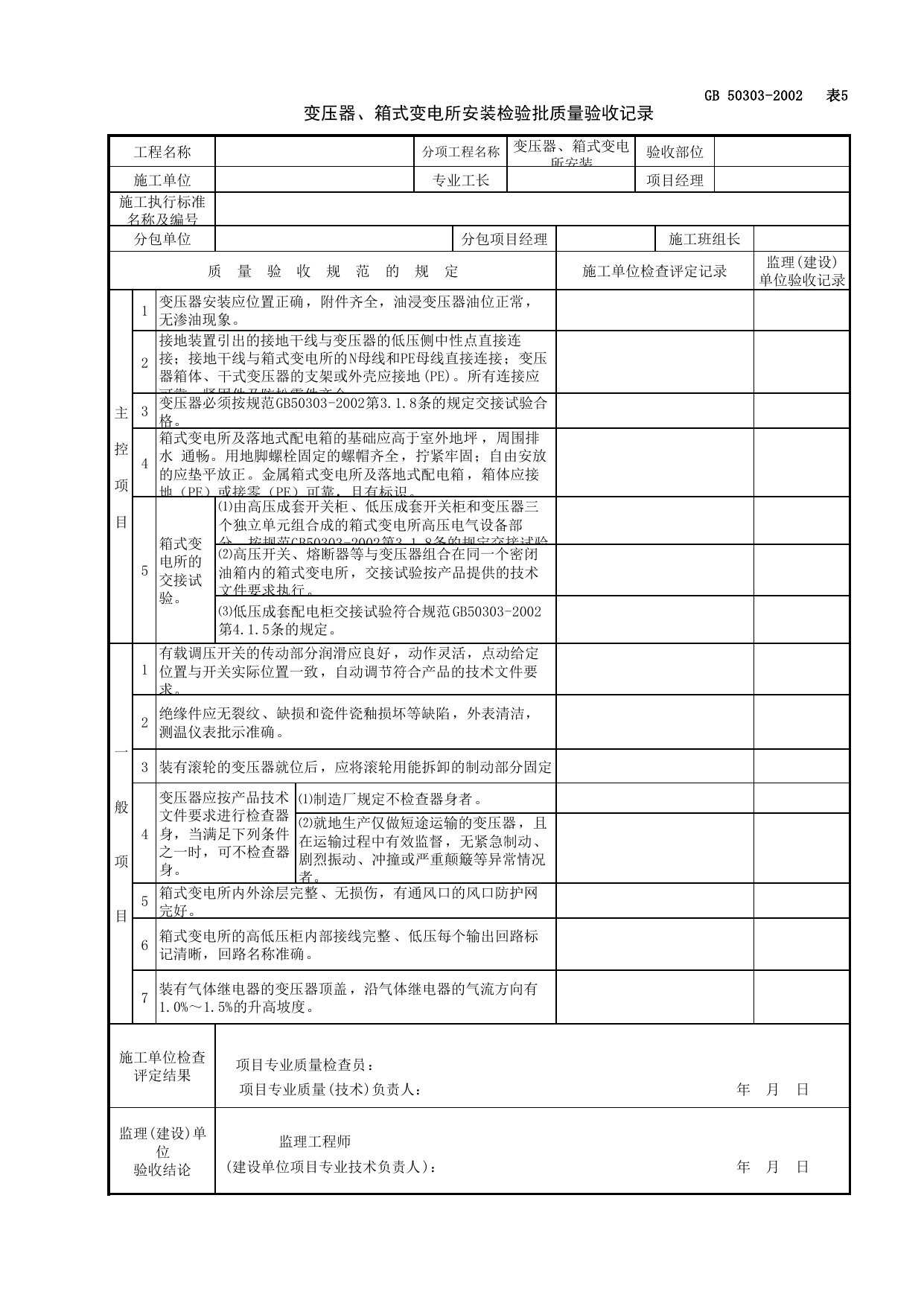

GB50303-2002表5变压器、箱式变电所安装检验批质量验收记录工程名称分项工程名称变压器、箱式变电所安装验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。2接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N母线和PE母线直接连接；变压器箱体、干式变压器的支架或外壳应接地(PE)。所有连接应可靠，紧固件及防松零件齐全。3变压器必须按规范GB50303-2002第3.1.8条的规定交接试验合格。4箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接地（PE）或接零（PE）可靠，且有标识。5箱式变电所的交接试验。⑴由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分，按规范GB50303-2002第3.1.8条的规定交接试验⑵高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所，交接试验按产品提供的技术文件要求执行。⑶低压成套配电柜交接试验符合规范GB50303-2002第4.1.5条的规定。一般项目1有载调压开关的传动部分润滑应良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。2绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表批示准确。3装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部分固定。4变压器应按产品技术文件要求进行检查器身，当满足下列条件之一时，可不检查器身。⑴制造厂规定不检查器身者。⑵就地生产仅做短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。5箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。6箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰，回路名称准确。7装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
