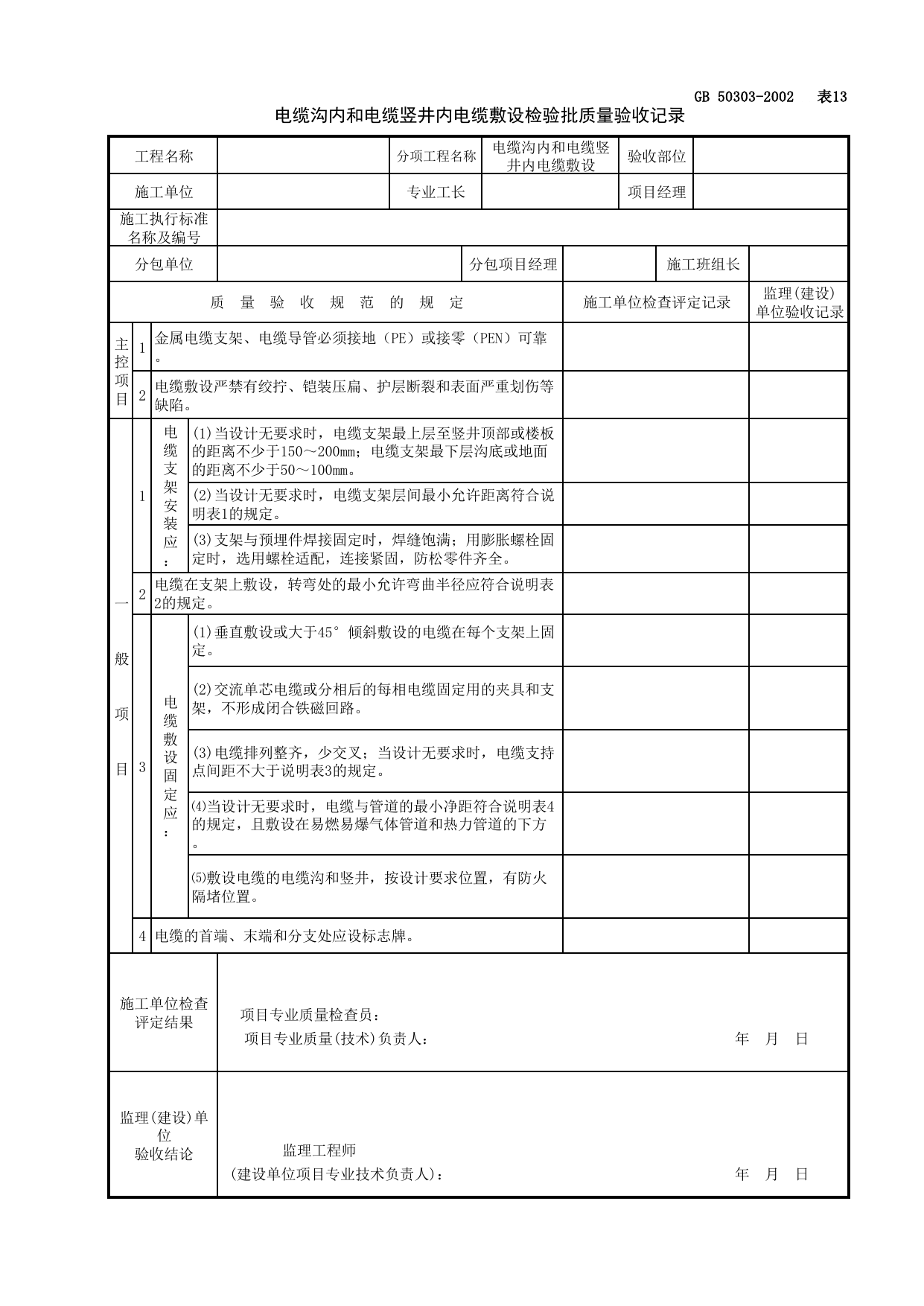

GB50303-2002表13电缆沟内和电缆竖井内电缆敷设检验批质量验收记录工程名称分项工程名称电缆沟内和电缆竖井内电缆敷设验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。2电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。一般项目1电缆支架安装应：(1)当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不少于150～200mm；电缆支架最下层沟底或地面的距离不少于50～100mm。(2)当设计无要求时，电缆支架层间最小允许距离符合说明表1的规定。(3)支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。2电缆在支架上敷设，转弯处的最小允许弯曲半径应符合说明表2的规定。3电缆敷设固定应：(1)垂直敷设或大于45°倾斜敷设的电缆在每个支架上固定。(2)交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路。(3)电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距不大于说明表3的规定。⑷当设计无要求时，电缆与管道的最小净距符合说明表4的规定，且敷设在易燃易爆气体管道和热力管道的下方。⑸敷设电缆的电缆沟和竖井，按设计要求位置，有防火隔堵位置。4电缆的首端、末端和分支处应设标志牌。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
