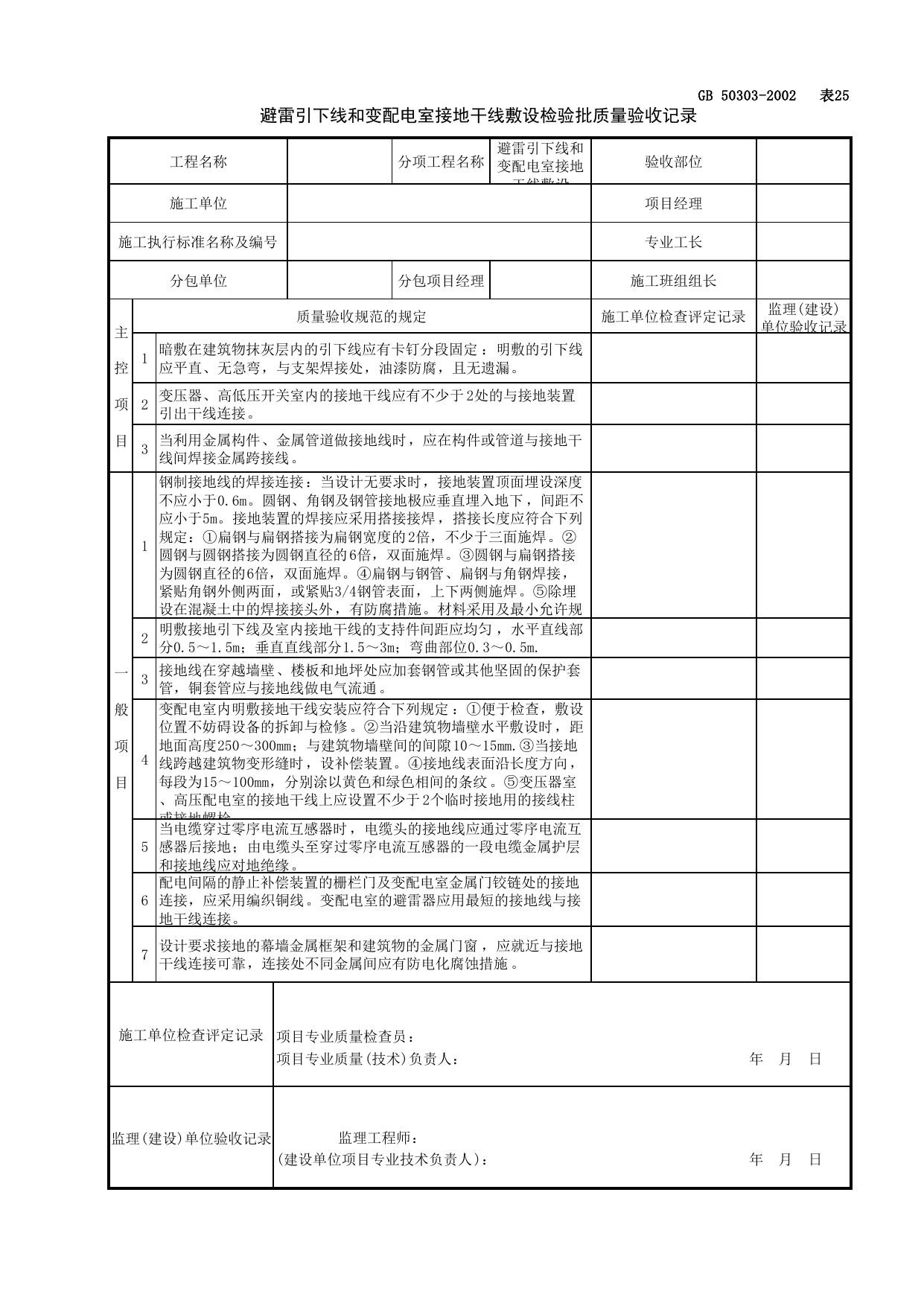

GB50303-2002表25避雷引下线和变配电室接地干线敷设检验批质量验收记录工程名称分项工程名称避雷引下线和变配电室接地干线敷设验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组组长主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1暗敷在建筑物抹灰层内的引下线应有卡钉分段固定：明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。2变压器、高低压开关室内的接地干线应有不少于2处的与接地装置引出干线连接。3当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。一般项目1钢制接地线的焊接连接：当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接接焊，搭接长度应符合下列规定：①扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。②圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。④扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。⑤除埋设在混凝土中的焊接接头外，有防腐措施。材料采用及最小允许规2明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m；垂直直线部分1.5～3m；弯曲部位0.3～0.5m.3接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，铜套管应与接地线做电气流通。4变配电室内明敷接地干线安装应符合下列规定：①便于检查，敷设位置不妨碍设备的拆卸与检修。②当沿建筑物墙壁水平敷设时，距地面高度250～300mm；与建筑物墙壁间的间隙10～15mm.③当接地线跨越建筑物变形缝时，设补偿装置。④接地线表面沿长度方向，每段为15～100mm，分别涂以黄色和绿色相间的条纹。⑤变压器室、高压配电室的接地干线上应设置不少于2个临时接地用的接线柱或接地螺栓。5当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。6配电间隔的静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线。变配电室的避雷器应用最短的接地线与接地干线连接。7设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接处不同金属间应有防电化腐蚀措施。施工单位检查评定记录项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收记录监理工程师：(建设单位项目专业技术负责人)：年月日
