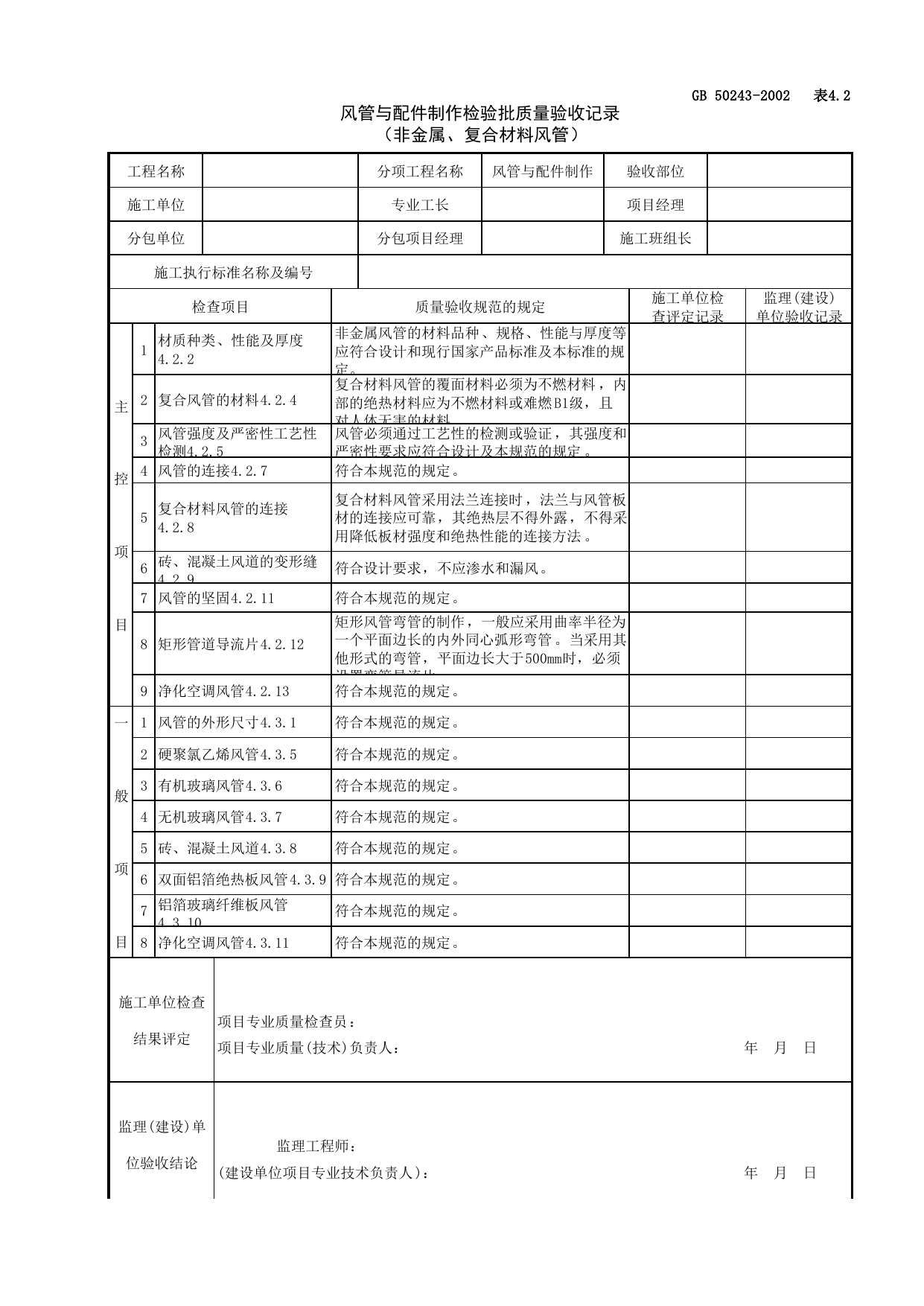

GB50243-2002表4.2风管与配件制作检验批质量验收记录（非金属、复合材料风管）工程名称分项工程名称风管与配件制作验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号检查项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1材质种类、性能及厚度4.2.2非金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准及本标准的规定。2复合风管的材料4.2.4复合材料风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃材料或难燃B1级，且对人体无害的材料。3风管强度及严密性工艺性检测4.2.5风管必须通过工艺性的检测或验证，其强度和严密性要求应符合设计及本规范的规定。4风管的连接4.2.7符合本规范的规定。5复合材料风管的连接4.2.8复合材料风管采用法兰连接时，法兰与风管板材的连接应可靠，其绝热层不得外露，不得采用降低板材强度和绝热性能的连接方法。6砖、混凝土风道的变形缝4.2.9符合设计要求，不应渗水和漏风。7风管的坚固4.2.11符合本规范的规定。8矩形管道导流片4.2.12矩形风管弯管的制作，一般应采用曲率半径为一个平面边长的内外同心弧形弯管。当采用其他形式的弯管，平面边长大于500mm时，必须设置弯管导流片。9净化空调风管4.2.13符合本规范的规定。一般项目1风管的外形尺寸4.3.1符合本规范的规定。2硬聚氯乙烯风管4.3.5符合本规范的规定。3有机玻璃风管4.3.6符合本规范的规定。4无机玻璃风管4.3.7符合本规范的规定。5砖、混凝土风道4.3.8符合本规范的规定。6双面铝箔绝热板风管4.3.9符合本规范的规定。7铝箔玻璃纤维板风管4.3.10符合本规范的规定。8净化空调风管4.3.11符合本规范的规定。施工单位检查结果评定项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师：(建设单位项目专业技术负责人)：年月日
