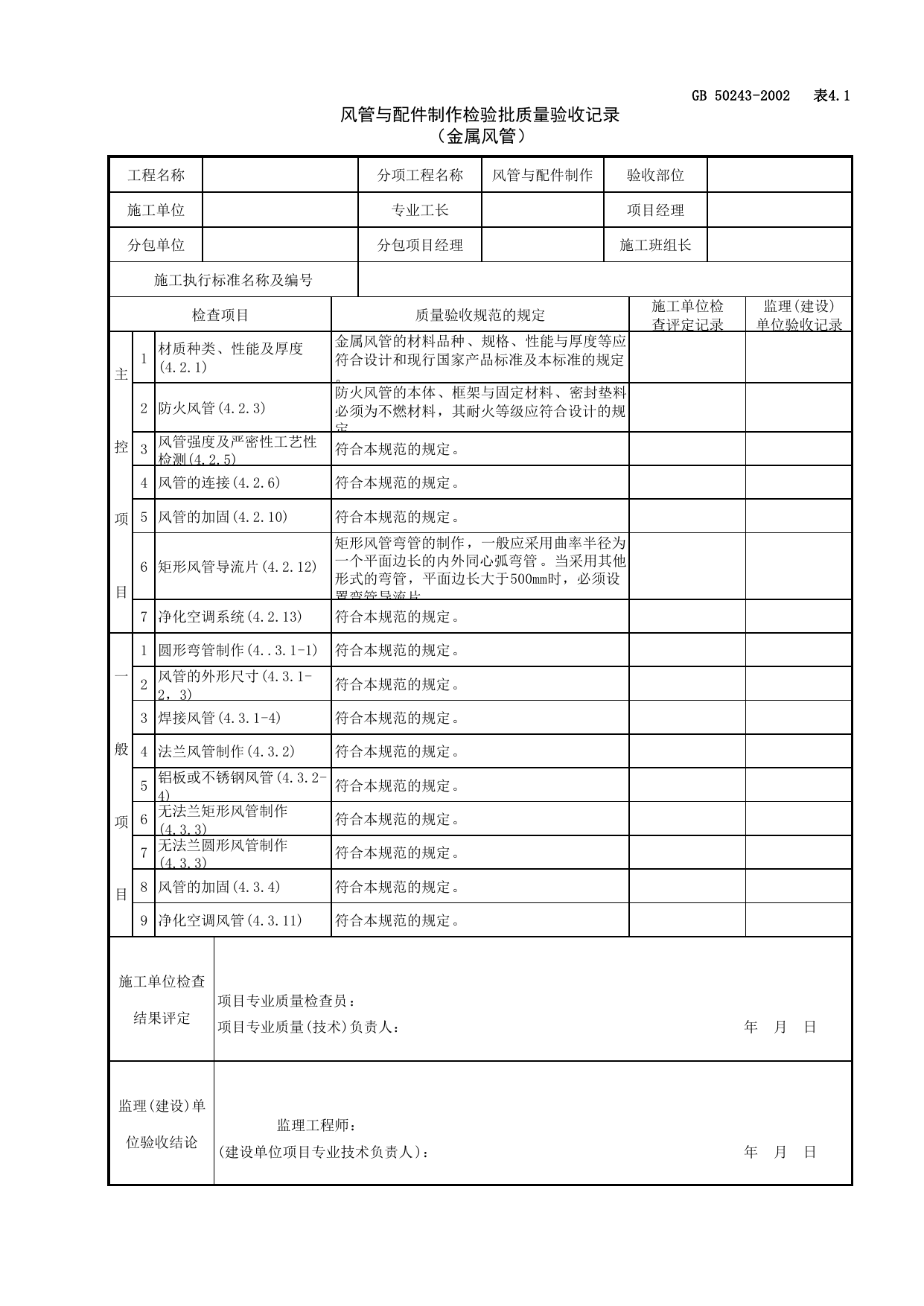

GB50243-2002表4.1风管与配件制作检验批质量验收记录（金属风管）工程名称分项工程名称风管与配件制作验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号检查项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1材质种类、性能及厚度(4.2.1)金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准及本标准的规定。2防火风管(4.2.3)防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。3风管强度及严密性工艺性检测(4.2.5)符合本规范的规定。4风管的连接(4.2.6)符合本规范的规定。5风管的加固(4.2.10)符合本规范的规定。6矩形风管导流片(4.2.12)矩形风管弯管的制作，一般应采用曲率半径为一个平面边长的内外同心弧弯管。当采用其他形式的弯管，平面边长大于500mm时，必须设置弯管导流片。7净化空调系统(4.2.13)符合本规范的规定。一般项目1圆形弯管制作(4..3.1-1)符合本规范的规定。2风管的外形尺寸(4.3.1-2，3)符合本规范的规定。3焊接风管(4.3.1-4)符合本规范的规定。4法兰风管制作(4.3.2)符合本规范的规定。5铝板或不锈钢风管(4.3.2-4)符合本规范的规定。6无法兰矩形风管制作(4.3.3)符合本规范的规定。7无法兰圆形风管制作(4.3.3)符合本规范的规定。8风管的加固(4.3.4)符合本规范的规定。9净化空调风管(4.3.11)符合本规范的规定。施工单位检查结果评定项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师：(建设单位项目专业技术负责人)：年月日
