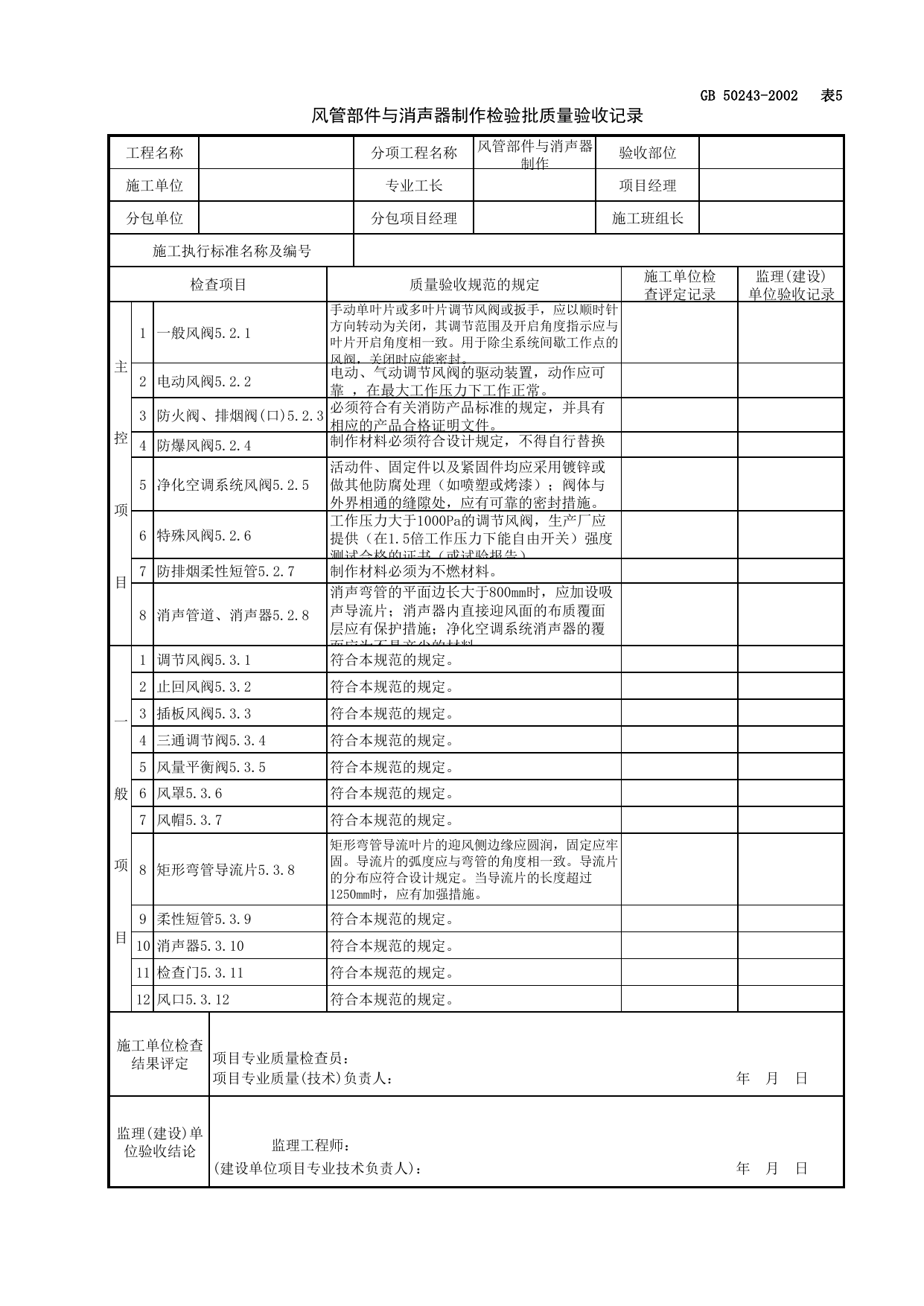

GB50243-2002表5风管部件与消声器制作检验批质量验收记录工程名称分项工程名称风管部件与消声器制作验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号检查项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1一般风阀5.2.1手动单叶片或多叶片调节风阀或扳手，应以顺时针方向转动为关闭，其调节范围及开启角度指示应与叶片开启角度相一致。用于除尘系统间歇工作点的风阀，关闭时应能密封。2电动风阀5.2.2电动、气动调节风阀的驱动装置，动作应可靠，在最大工作压力下工作正常。3防火阀、排烟阀(口)5.2.3必须符合有关消防产品标准的规定，并具有相应的产品合格证明文件。4防爆风阀5.2.4制作材料必须符合设计规定，不得自行替换。5净化空调系统风阀5.2.5活动件、固定件以及紧固件均应采用镀锌或做其他防腐处理（如喷塑或烤漆）；阀体与外界相通的缝隙处，应有可靠的密封措施。6特殊风阀5.2.6工作压力大于1000Pa的调节风阀，生产厂应提供（在1.5倍工作压力下能自由开关）强度测试合格的证书（或试验报告）。7防排烟柔性短管5.2.7制作材料必须为不燃材料。8消声管道、消声器5.2.8消声弯管的平面边长大于800mm时，应加设吸声导流片；消声器内直接迎风面的布质覆面层应有保护措施；净化空调系统消声器的覆面应为不易产尘的材料。一般项目1调节风阀5.3.1符合本规范的规定。2止回风阀5.3.2符合本规范的规定。3插板风阀5.3.3符合本规范的规定。4三通调节阀5.3.4符合本规范的规定。5风量平衡阀5.3.5符合本规范的规定。6风罩5.3.6符合本规范的规定。7风帽5.3.7符合本规范的规定。8矩形弯管导流片5.3.8矩形弯管导流叶片的迎风侧边缘应圆润，固定应牢固。导流片的弧度应与弯管的角度相一致。导流片的分布应符合设计规定。当导流片的长度超过1250mm时，应有加强措施。9柔性短管5.3.9符合本规范的规定。10消声器5.3.10符合本规范的规定。11检查门5.3.11符合本规范的规定。12风口5.3.12符合本规范的规定。施工单位检查结果评定项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师：(建设单位项目专业技术负责人)：年月日
