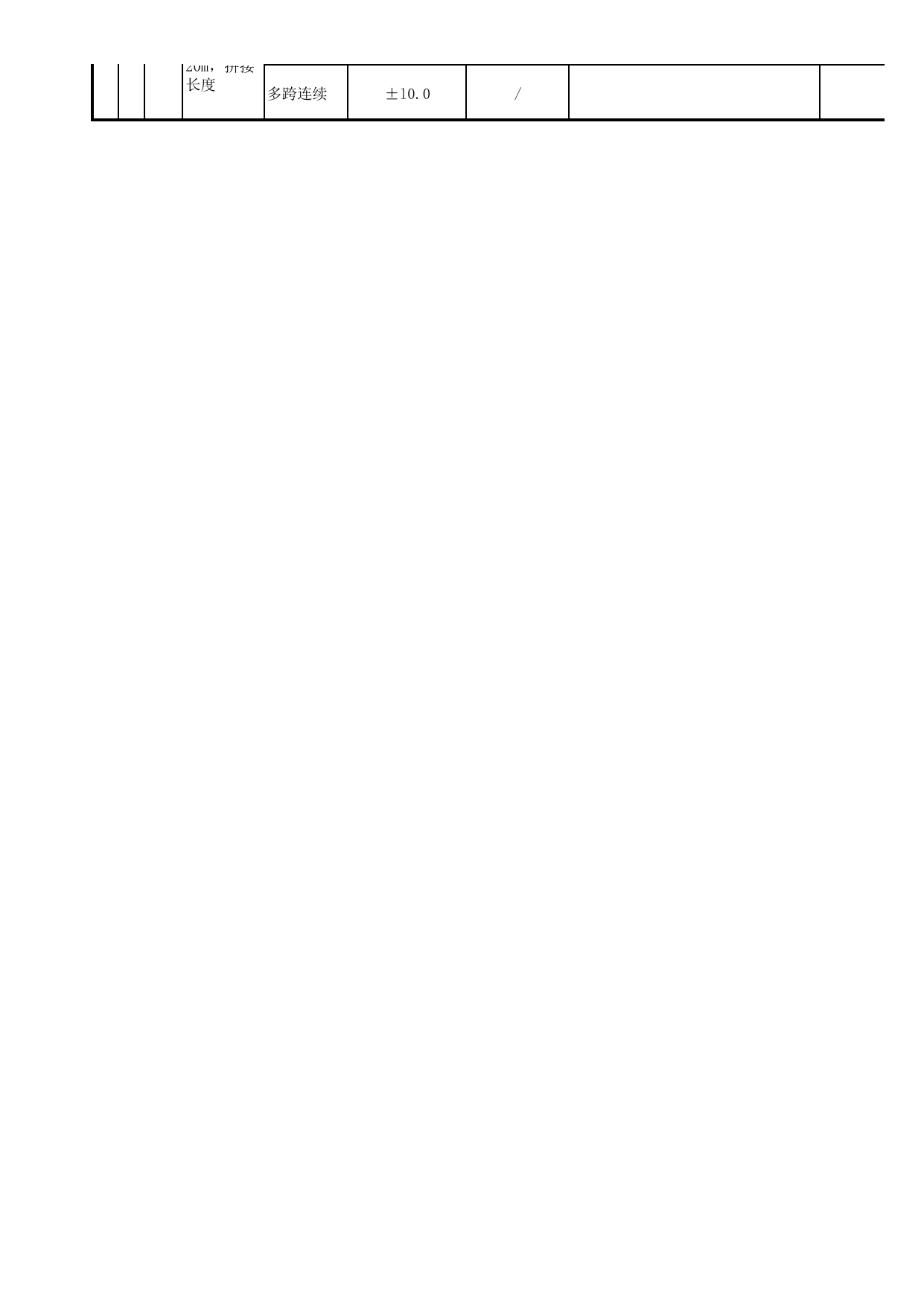

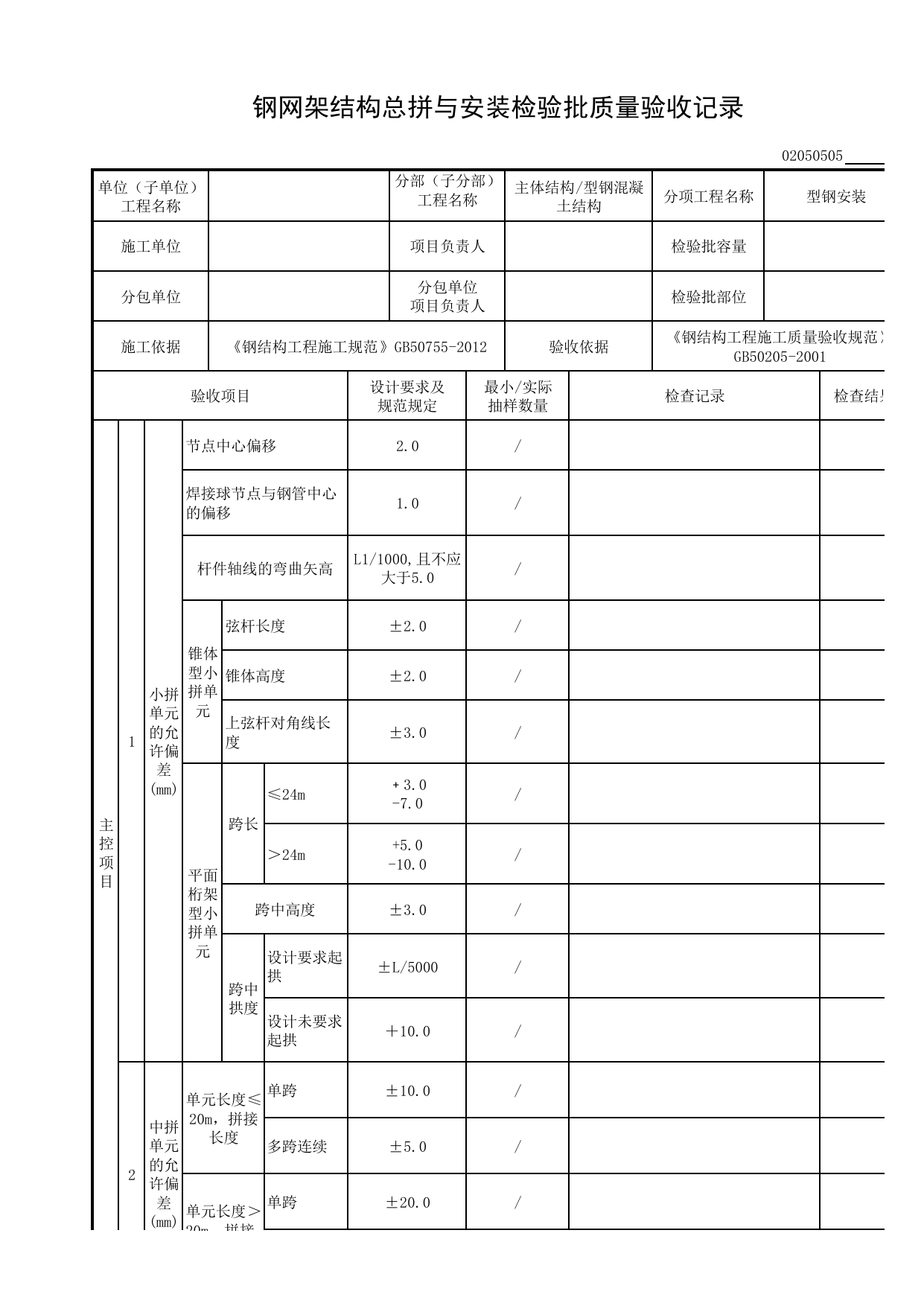

钢网架结构总拼与安装检验批质量验收记录02050505单位（子单位）工程名称分部（子分部）工程名称主体结构/型钢混凝土结构分项工程名称型钢安装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收规范》GB50205-2001验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1小拼单元的允许偏差(mm)节点中心偏移2.0/焊接球节点与钢管中心的偏移1.0/杆件轴线的弯曲矢高L1/1000,且不应大于5.0/锥体型小拼单元弦杆长度±2.0/锥体高度±2.0/上弦杆对角线长度±3.0/平面桁架型小拼单元跨长≤24m﹢3.0-7.0/＞24m+5.0-10.0/跨中高度±3.0/跨中拱度设计要求起拱±L/5000/设计未要求起拱＋10.0/2中拼单元的允许偏差(mm)单元长度≤20m，拼接长度单跨±10.0/多跨连续±5.0/单元长度＞20m，拼接长度单跨±20.0/主控项目2中拼单元的允许偏差(mm)单元长度＞20m，拼接长度多跨连续±l0.0/钢网架结构总拼与安装检验批质量验收记录02050505验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目3安全等级为一级，跨度40m及以上的公共建筑钢网架结构，且设计有要求时，节点承载力试验第12.3.3条/4钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值第12.3.4条/一般项目1钢网架结构安装完成后，其节点及杆件表面清理、螺栓球节点及多余螺孔封口第12.3.5条/钢网架结构安装的允许偏差(mm)纵向、横向长度L/2000，且不应大于30.0；－L/2000，且不应小于－30.0/支座中心偏移L/3000，且不应大于30.0/周边支承网架相邻支座高差L/400，且不应大于15.0/支座最大高差30.0/多点支承网架相邻支座高差L1/800，且不应大于30.0/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
