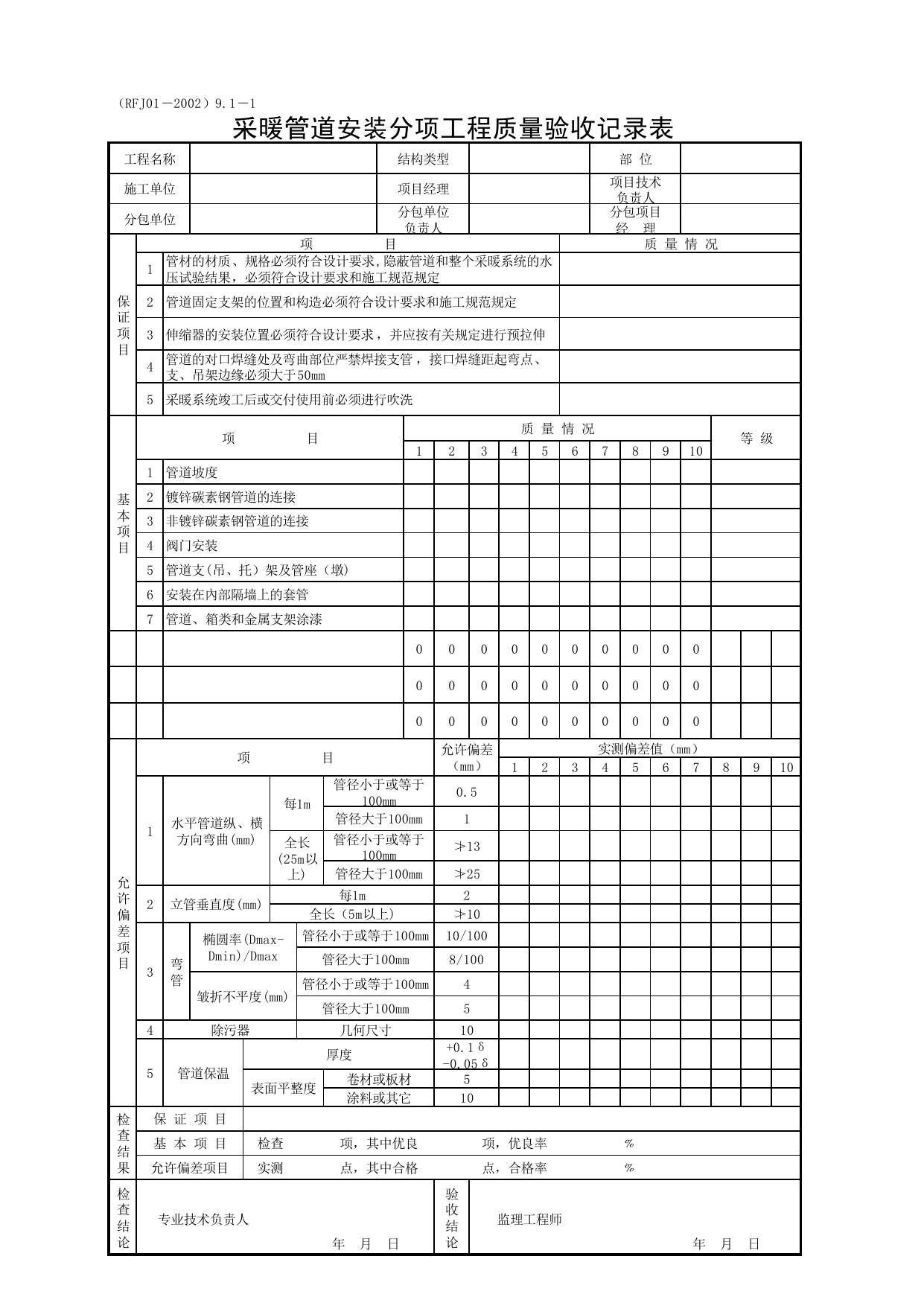

（RFJ01－2002）9.1－1采暖管道安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况1管材的材质、规格必须符合设计要求,隐蔽管道和整个采暖系统的水压试验结果，必须符合设计要求和施工规范规定2管道固定支架的位置和构造必须符合设计要求和施工规范规定3伸缩器的安装位置必须符合设计要求，并应按有关规定进行预拉伸4管道的对口焊缝处及弯曲部位严禁焊接支管，接口焊缝距起弯点、支、吊架边缘必须大于50mm5采暖系统竣工后或交付使用前必须进行吹洗基本项目项目质量情况等级123456789101管道坡度2镀锌碳素钢管道的连接3非镀锌碳素钢管道的连接4阀门安装5管道支(吊、托）架及管座（墩)6安装在內部隔墙上的套管7管道、箱类和金属支架涂漆000000000000000000000000000000允许偏差项目项目允许偏差（mm）实测偏差值（mm）123456789101水平管道纵、横方向弯曲(mm)每1m管径小于或等于100mm0.5管径大于100mm1全长(25m以上)管径小于或等于100mm≯13管径大于100mm≯252立管垂直度(mm)每1m2全长（5m以上)≯103弯管椭圆率(Dmax-Dmin)/Dmax管径小于或等于100mm10/100管径大于100mm8/100皱折不平度(mm)管径小于或等于100mm4管径大于100mm54除污器几何尺寸105管道保温厚度+0.1δ-0.05δ表面平整度卷材或板材5涂料或其它10检查结果保证项目基本项目检查项，其中优良项，优良率﹪允许偏差项目实测点，其中合格点，合格率﹪检查结论验收结论专业技术负责人监理工程师年月日年月日
