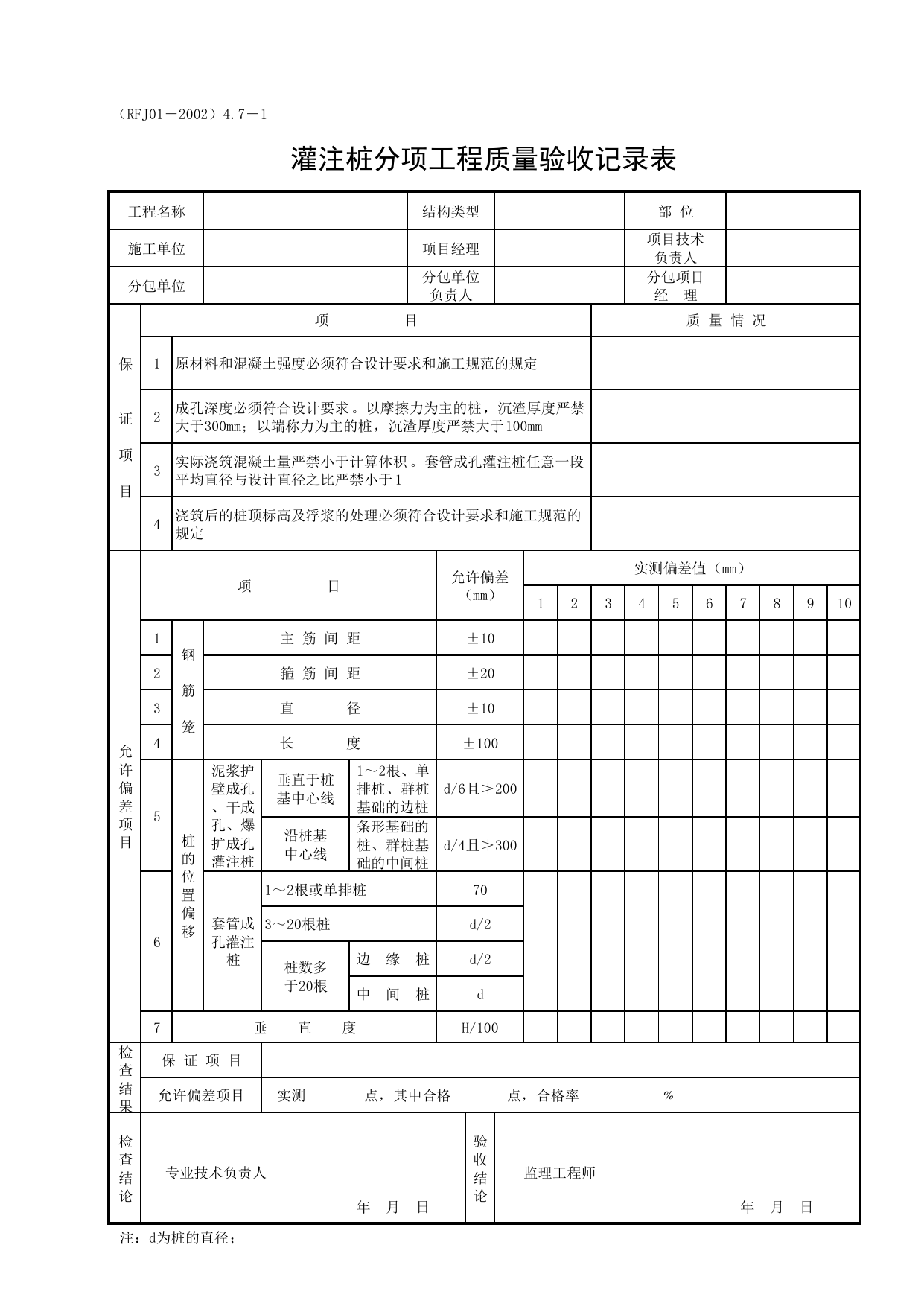

（RFJ01－2002）4.7－1灌注桩分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况1原材料和混凝土强度必须符合设计要求和施工规范的规定2成孔深度必须符合设计要求。以摩擦力为主的桩，沉渣厚度严禁大于300mm；以端称力为主的桩，沉渣厚度严禁大于100mm3实际浇筑混凝土量严禁小于计算体积。套管成孔灌注桩任意一段平均直径与设计直径之比严禁小于14浇筑后的桩顶标高及浮浆的处理必须符合设计要求和施工规范的规定允许偏差项目项目允许偏差（mm）实测偏差值（mm）123456789101钢筋笼主筋间距±102箍筋间距±203直径±104长度±1005桩的位置偏移泥浆护壁成孔、干成孔、爆扩成孔灌注桩垂直于桩基中心线1～2根、单排桩、群桩基础的边桩d/6且≯200沿桩基中心线条形基础的桩、群桩基础的中间桩d/4且≯3006套管成孔灌注桩1～2根或单排桩703～20根桩d/2桩数多于20根边缘桩d/2中间桩d7垂直度H/100检查结果保证项目允许偏差项目实测点，其中合格点，合格率﹪检查结论验收结论专业技术负责人监理工程师年月日年月日注：d为桩的直径；
