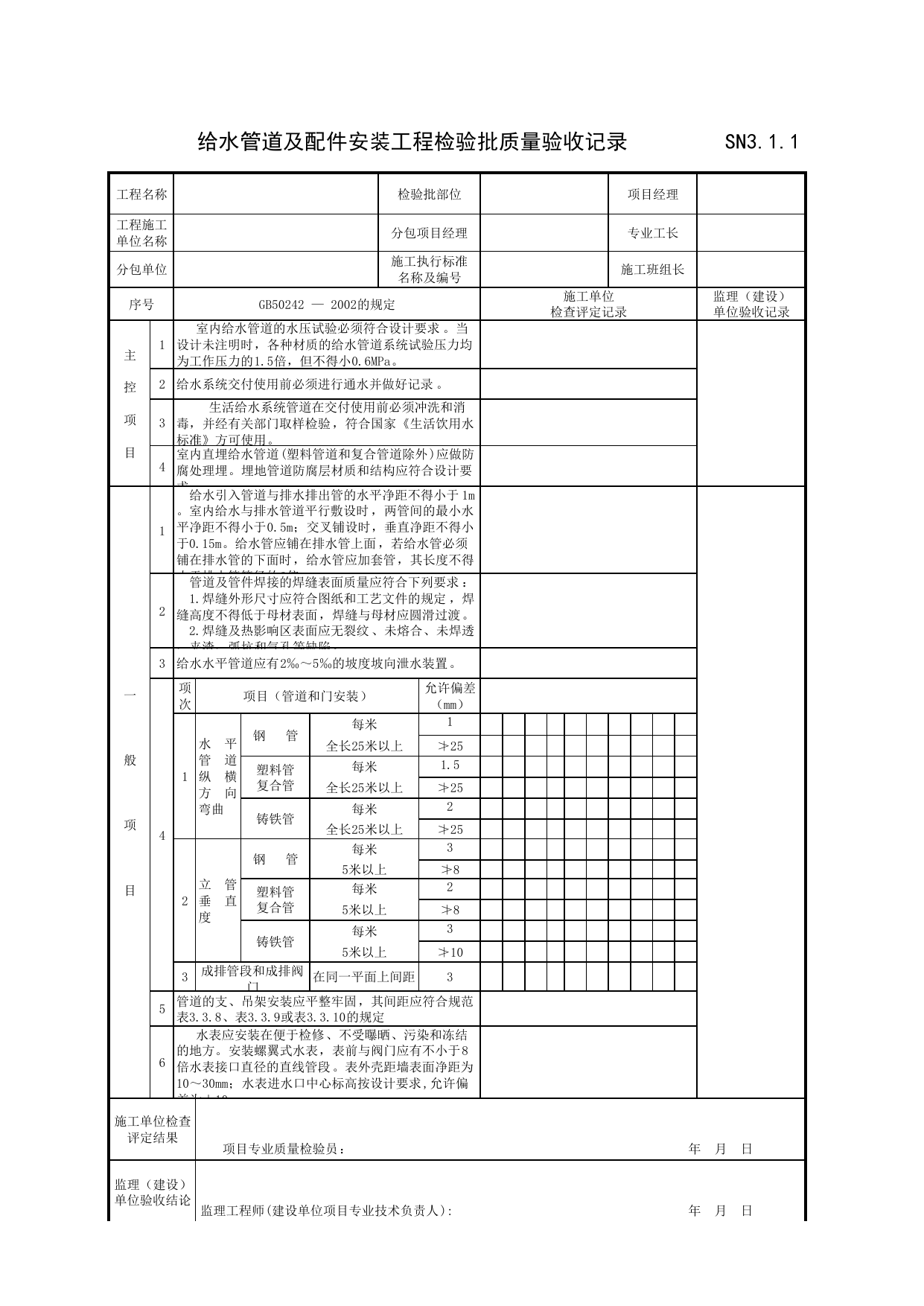

给水管道及配件安装工程检验批质量验收记录SN3.1.1工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50242—2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小0.6MPa。2给水系统交付使用前必须进行通水并做好记录。3生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。4室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理埋。埋地管道防腐层材质和结构应符合设计要求。一般项目1给水引入管道与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。2管道及管件焊接的焊缝表面质量应符合下列要求：1.焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。2.焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。3给水水平管道应有2‰～5‰的坡度坡向泄水装置。4项次项目（管道和门安装）允许偏差（mm）1水平管道纵横方向弯曲钢管每米1全长25米以上≯25塑料管复合管每米1.5全长25米以上≯25铸铁管每米2全长25米以上≯252立管垂直度钢管每米35米以上≯8塑料管复合管每米25米以上≯8铸铁管每米35米以上≯103成排管段和成排阀门在同一平面上间距35管道的支、吊架安装应平整牢固，其间距应符合规范表3.3.8、表3.3.9或表3.3.10的规定6水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为10～30mm；水表进水口中心标高按设计要求,允许偏差为±10mm。施工单位检查评定结果项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人):年月日
