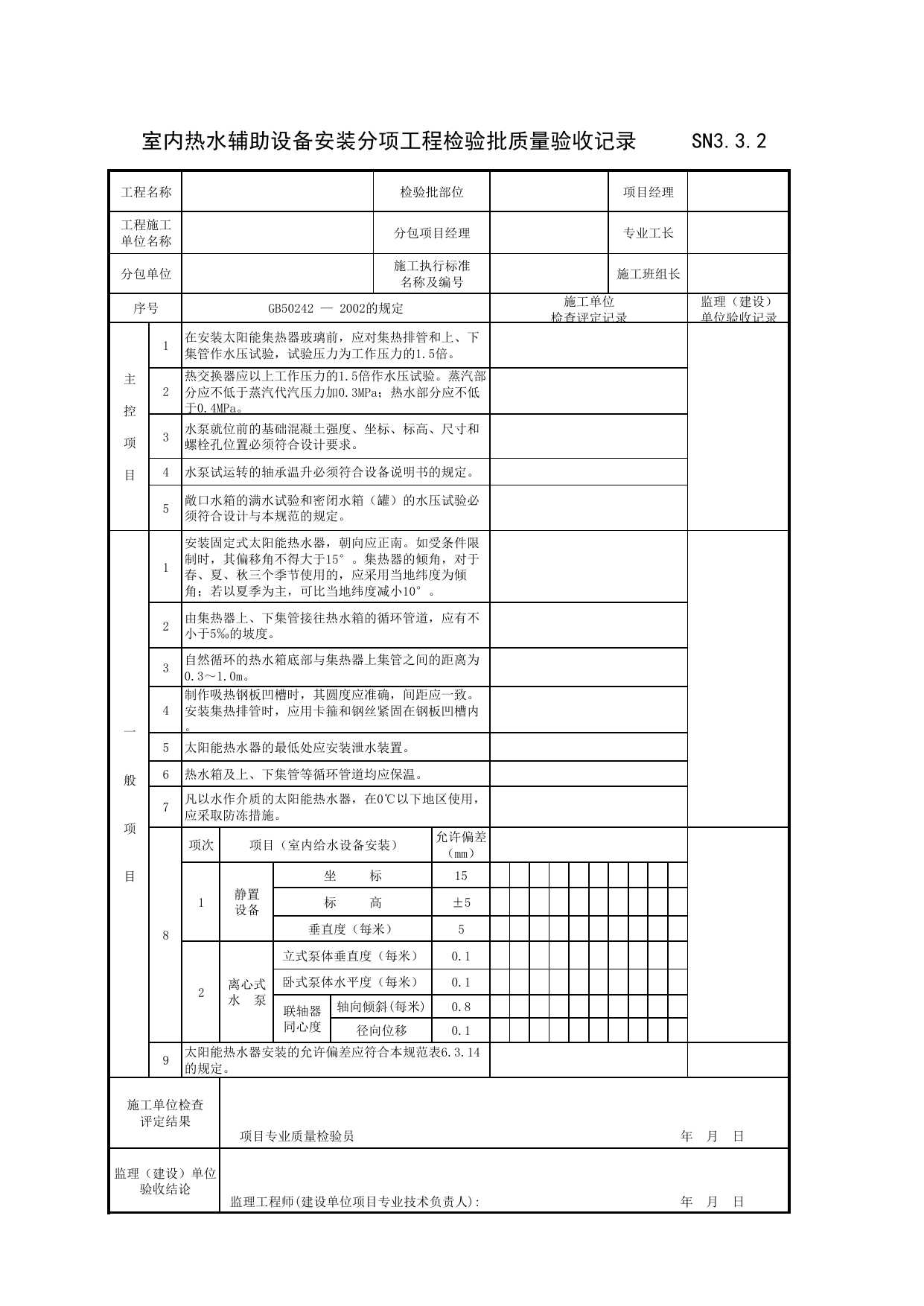

室内热水辅助设备安装分项工程检验批质量验收记录SN3.3.2工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50242—2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1在安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍。2热交换器应以上工作压力的1.5倍作水压试验。蒸汽部分应不低于蒸汽代汽压力加0.3MPa；热水部分应不低于0.4MPa。3水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计要求。4水泵试运转的轴承温升必须符合设备说明书的规定。5敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。一般项目1安装固定式太阳能热水器，朝向应正南。如受条件限制时，其偏移角不得大于15°。集热器的倾角，对于春、夏、秋三个季节使用的，应采用当地纬度为倾角；若以夏季为主，可比当地纬度减小10°。2由集热器上、下集管接往热水箱的循环管道，应有不小于5‰的坡度。3自然循环的热水箱底部与集热器上集管之间的距离为0.3～1.0m。4制作吸热钢板凹槽时，其圆度应准确，间距应一致。安装集热排管时，应用卡箍和钢丝紧固在钢板凹槽内。5太阳能热水器的最低处应安装泄水装置。6热水箱及上、下集管等循环管道均应保温。7凡以水作介质的太阳能热水器，在0℃以下地区使用，应采取防冻措施。8项次项目（室内给水设备安装）允许偏差（mm）1静置设备坐标15标高±5垂直度（每米）52离心式水泵立式泵体垂直度（每米）0.1卧式泵体水平度（每米）0.1联轴器同心度轴向倾斜(每米)0.8径向位移0.19太阳能热水器安装的允许偏差应符合本规范表6.3.14的规定。施工单位检查评定结果项目专业质量检验员年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人):年月日
