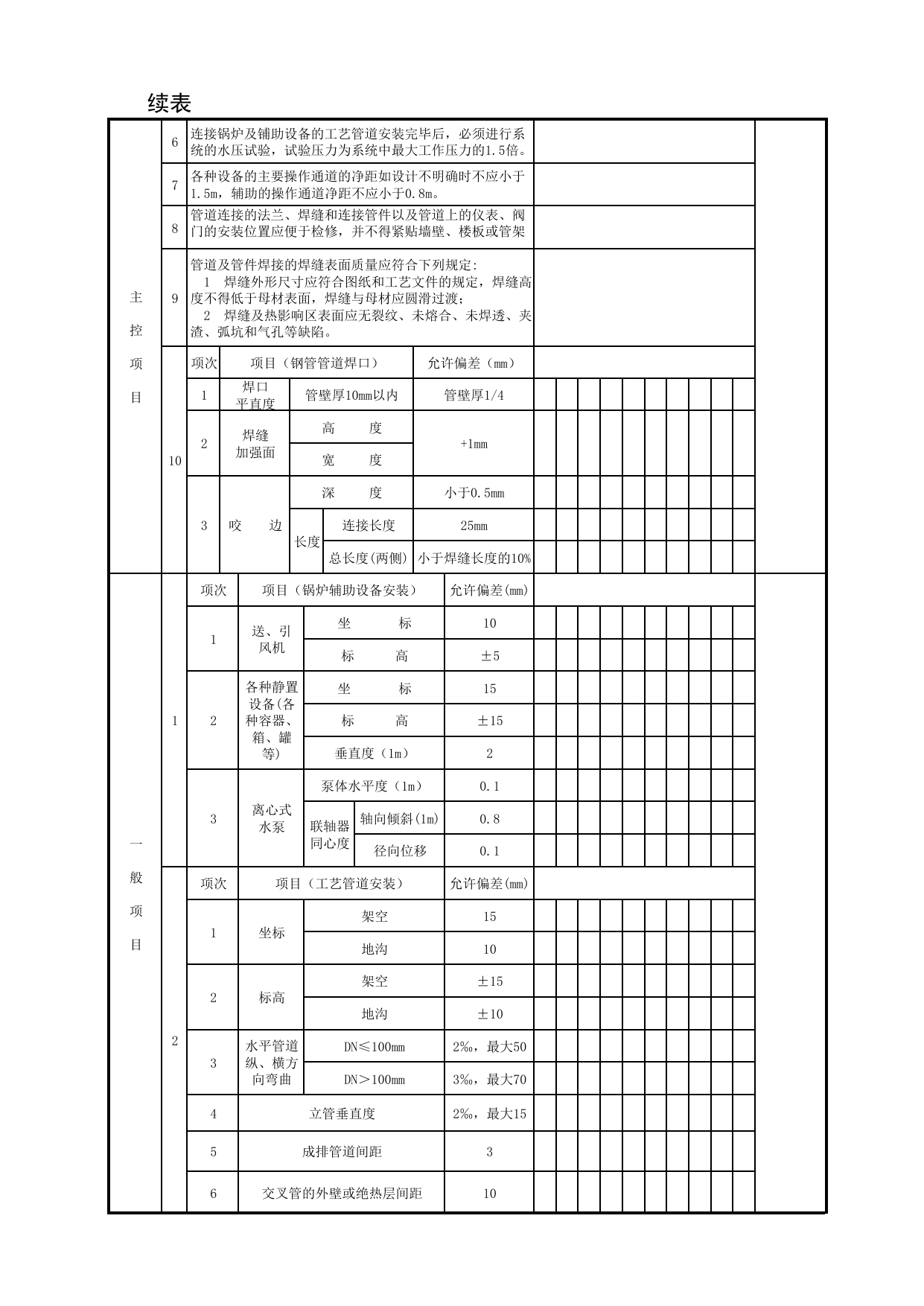

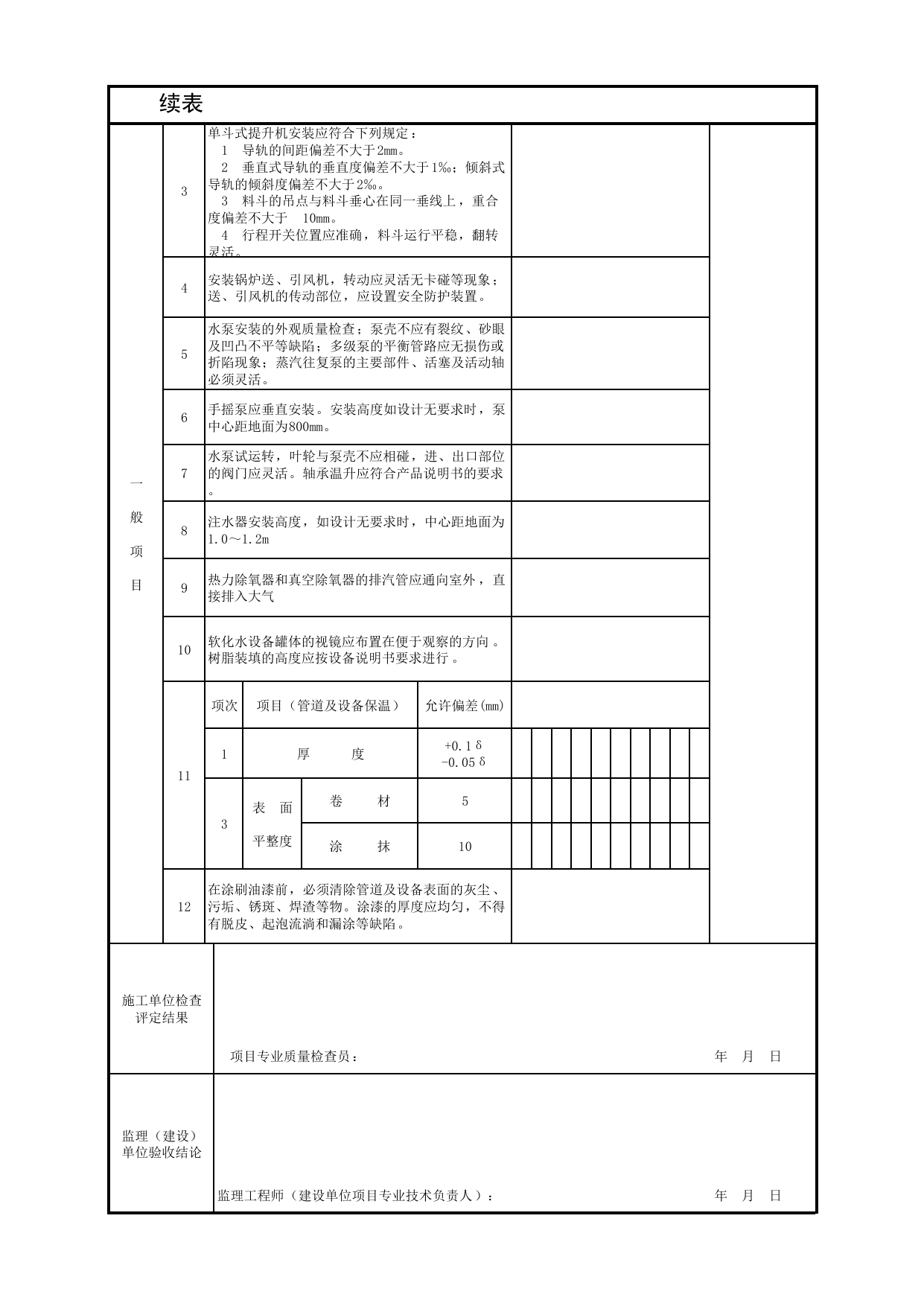

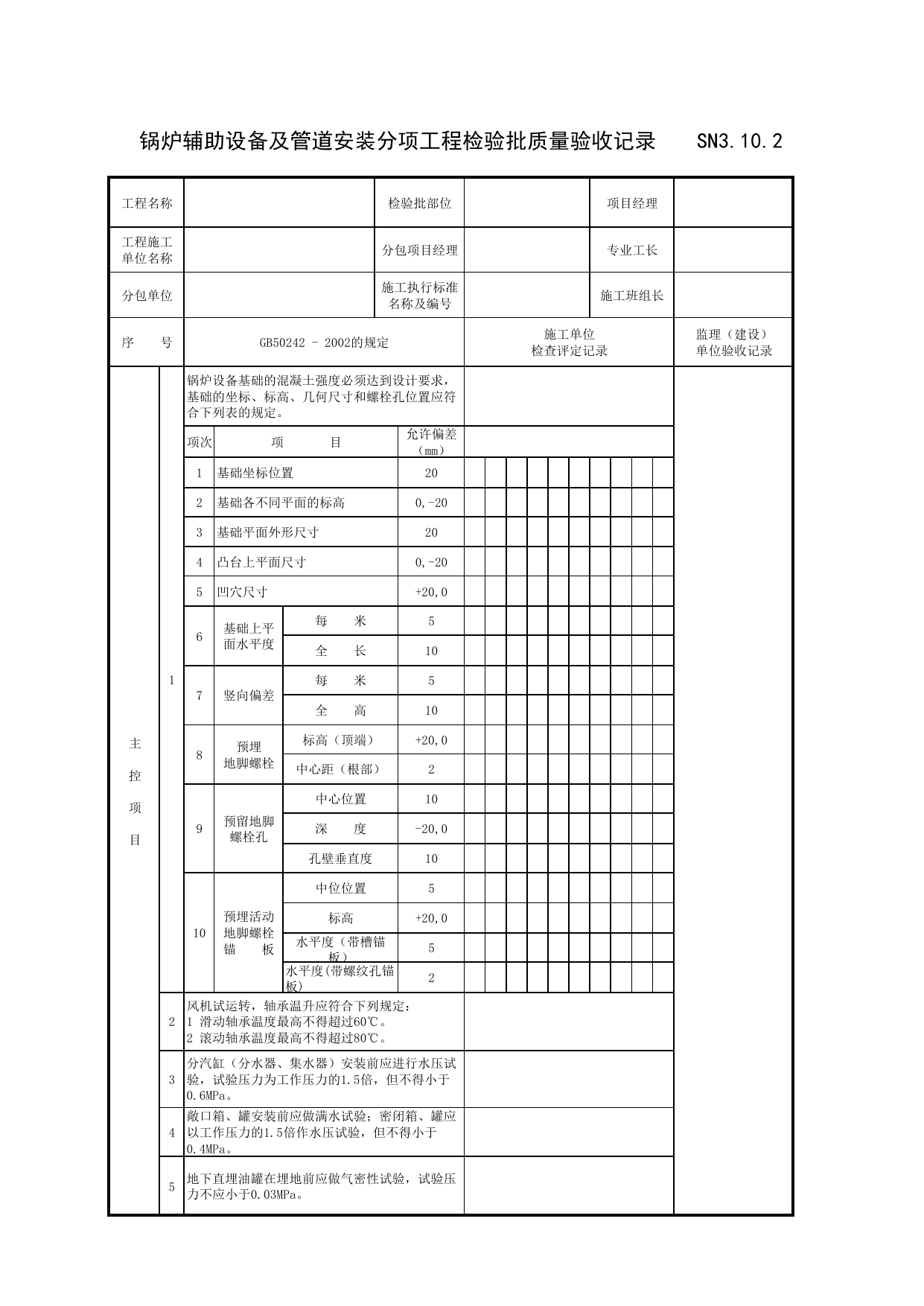

锅炉辅助设备及管道安装分项工程检验批质量验收记录SN3.10.2工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50242-2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1锅炉设备基础的混凝土强度必须达到设计要求，基础的坐标、标高、几何尺寸和螺栓孔位置应符合下列表的规定。项次项目允许偏差（mm）1基础坐标位置202基础各不同平面的标高0,-203基础平面外形尺寸204凸台上平面尺寸0,-205凹穴尺寸+20,06基础上平面水平度每米5全长107竖向偏差每米5全高108预埋地脚螺栓标高（顶端）+20,0中心距（根部）29预留地脚螺栓孔中心位置10深度-20,0孔壁垂直度1010预埋活动地脚螺栓锚板中位位置5标高+20,0水平度（带槽锚板）5水平度(带螺纹孔锚板)22风机试运转，轴承温升应符合下列规定：1滑动轴承温度最高不得超过60℃。2滚动轴承温度最高不得超过80℃。3分汽缸（分水器、集水器）安装前应进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。4敞口箱、罐安装前应做满水试验；密闭箱、罐应以工作压力的1.5倍作水压试验，但不得小于0.4MPa。5地下直埋油罐在埋地前应做气密性试验，试验压力不应小于0.03MPa。续表主控项目6连接锅炉及铺助设备的工艺管道安装完毕后，必须进行系统的水压试验，试验压力为系统中最大工作压力的1.5倍。7各种设备的主要操作通道的净距如设计不明确时不应小于1.5m，辅助的操作通道净距不应小于0.8m。8管道连接的法兰、焊缝和连接管件以及管道上的仪表、阀门的安装位置应便于检修，并不得紧贴墙壁、楼板或管架。9管道及管件焊接的焊缝表面质量应符合下列规定:1焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡；2焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。10项次项目（钢管管道焊口）允许偏差（mm）1焊口平直度管壁厚10mm以内管壁厚1/42焊缝加强面高度+1mm宽度3咬边深度小于0.5mm长度连接长度25mm总长度(两侧)小于焊缝长度的10%一般项目1项次项目（锅炉辅助设备安装）允许偏差(mm)1送、引风机坐标10标高±52各种静置设备(各种容器、箱、罐等)坐标15标高±15垂直度（1m）23离心式水泵泵体水平度（1m）0.1联轴器同心度轴向倾斜(1m)0.8径向位移0.12项次项目（工艺管道安装）允许偏差(mm)1坐标架空15地沟102标高架空±15地沟±103水平管道纵、横方向弯曲DN≤100mm2‰，最大50DN＞100mm3‰，最大704立管垂直度2‰，最大155成排管道间距36交叉管的外壁或绝热层间距10续表一般项目3单斗式提升机安装应符合下列规定：1导轨的间距偏差不大于2mm。2垂直式导轨的垂直度偏差不大于1‰；倾斜式导轨的倾斜度偏差不大于2‰。3料斗的吊点与料斗垂心在同一垂线上，重合度偏差不大于10mm。4行程开关位置应准确，料斗运行平稳，翻转灵活。4安装锅炉送、引风机，转动应灵活无卡碰等现象；送、引风机的传动部位，应设置安全防护装置。5水泵安装的外观质量检查；泵壳不应有裂纹、砂眼及凹凸不平等缺陷；多级泵的平衡管路应无损伤或折陷现象；蒸汽往复泵的主要部件、活塞及活动轴必须灵活。6手摇泵应垂直安装。安装高度如设计无要求时，泵中心距地面为800mm。7水泵试运转，叶轮与泵壳不应相碰，进、出口部位的阀门应灵活。轴承温升应符合产品说明书的要求。8注水器安装高度，如设计无要求时，中心距地面为1.0～1.2m9热力除氧器和真空除氧器的排汽管应通向室外，直接排入大气10软化水设备罐体的视镜应布置在便于观察的方向。树脂装填的高度应按设备说明书要求进行。11项次项目（管道及设备保温）允许偏差(mm)1厚度+0.1δ-0.05δ3表面平整度卷材5涂抹1012在涂刷油漆前，必须清除管道及设备表面的灰尘、污垢、锈斑、焊渣等物。涂漆的厚度应均匀，不得有脱皮、起泡流淌和漏涂等缺陷。施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日
