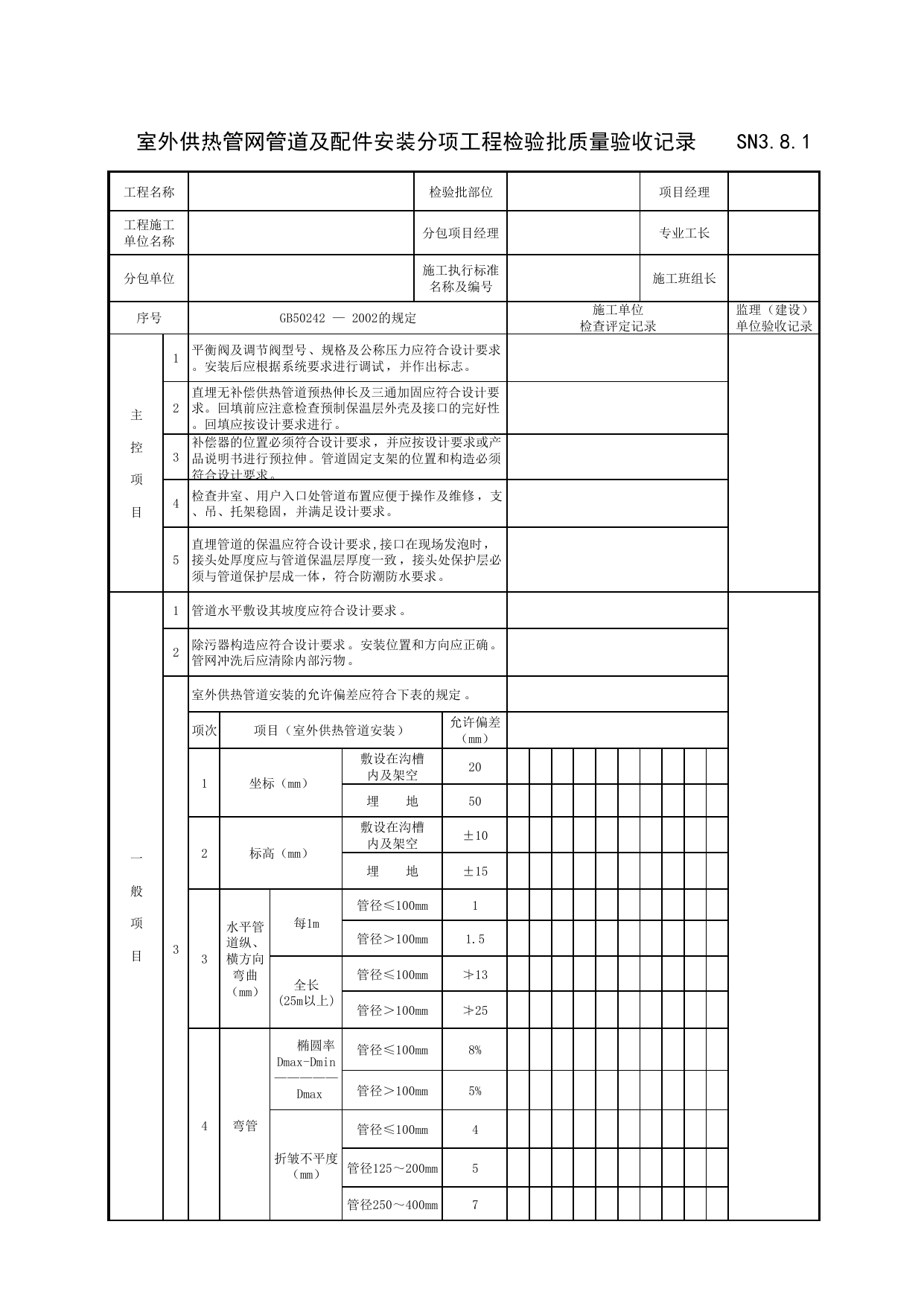

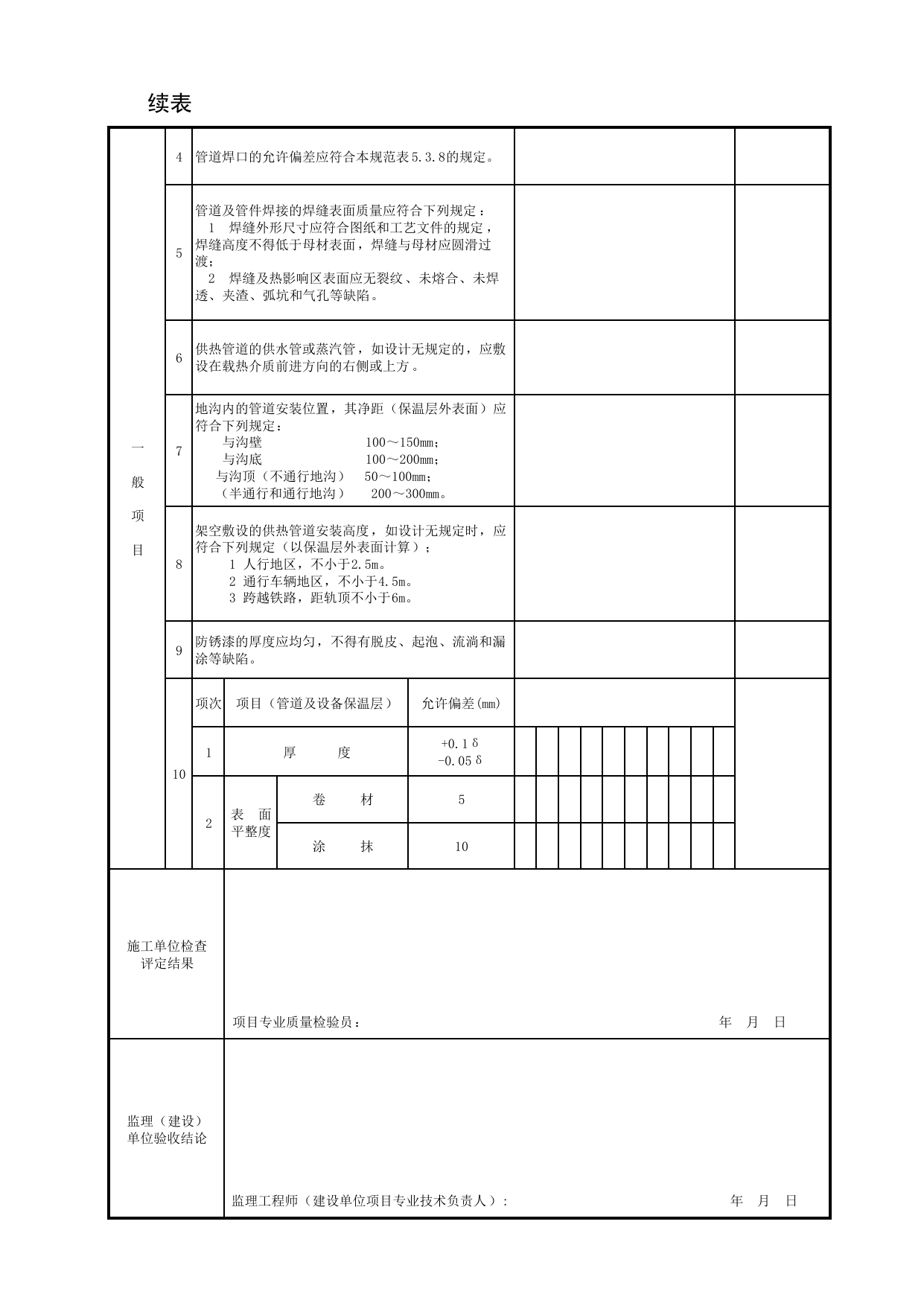

室外供热管网管道及配件安装分项工程检验批质量验收记录SN3.8.1工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50242—2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试，并作出标志。2直埋无补偿供热管道预热伸长及三通加固应符合设计要求。回填前应注意检查预制保温层外壳及接口的完好性。回填应按设计要求进行。3补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必须符合设计要求。4检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。5直埋管道的保温应符合设计要求,接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。一般项目1管道水平敷设其坡度应符合设计要求。2除污器构造应符合设计要求。安装位置和方向应正确。管网冲洗后应清除内部污物。3室外供热管道安装的允许偏差应符合下表的规定。项次项目（室外供热管道安装）允许偏差（mm）1坐标（mm）敷设在沟槽内及架空20埋地502标高（mm）敷设在沟槽内及架空±10埋地±153水平管道纵、横方向弯曲（mm）每1m管径≤100mm1管径＞100mm1.5全长(25m以上)管径≤100mm≯13管径＞100mm≯254弯管椭圆率Dmax-Dmin—————Dmax管径≤100mm8%管径＞100mm5%折皱不平度（mm）管径≤100mm4管径125～200mm5管径250～400mm7续表一般项目4管道焊口的允许偏差应符合本规范表5.3.8的规定。5管道及管件焊接的焊缝表面质量应符合下列规定：1焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡；2焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。6供热管道的供水管或蒸汽管，如设计无规定的，应敷设在载热介质前进方向的右侧或上方。7地沟内的管道安装位置，其净距（保温层外表面）应符合下列规定：与沟壁100～150mm；与沟底100～200mm；与沟顶（不通行地沟）50～100mm；（半通行和通行地沟）200～300mm。8架空敷设的供热管道安装高度，如设计无规定时，应符合下列规定（以保温层外表面计算）；1人行地区，不小于2.5m。2通行车辆地区，不小于4.5m。3跨越铁路，距轨顶不小于6m。9防锈漆的厚度应均匀，不得有脱皮、起泡、流淌和漏涂等缺陷。10项次项目（管道及设备保温层）允许偏差(mm)1厚度+0.1δ-0.05δ2表面平整度卷材5涂抹10施工单位检查评定结果项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）:年月日
