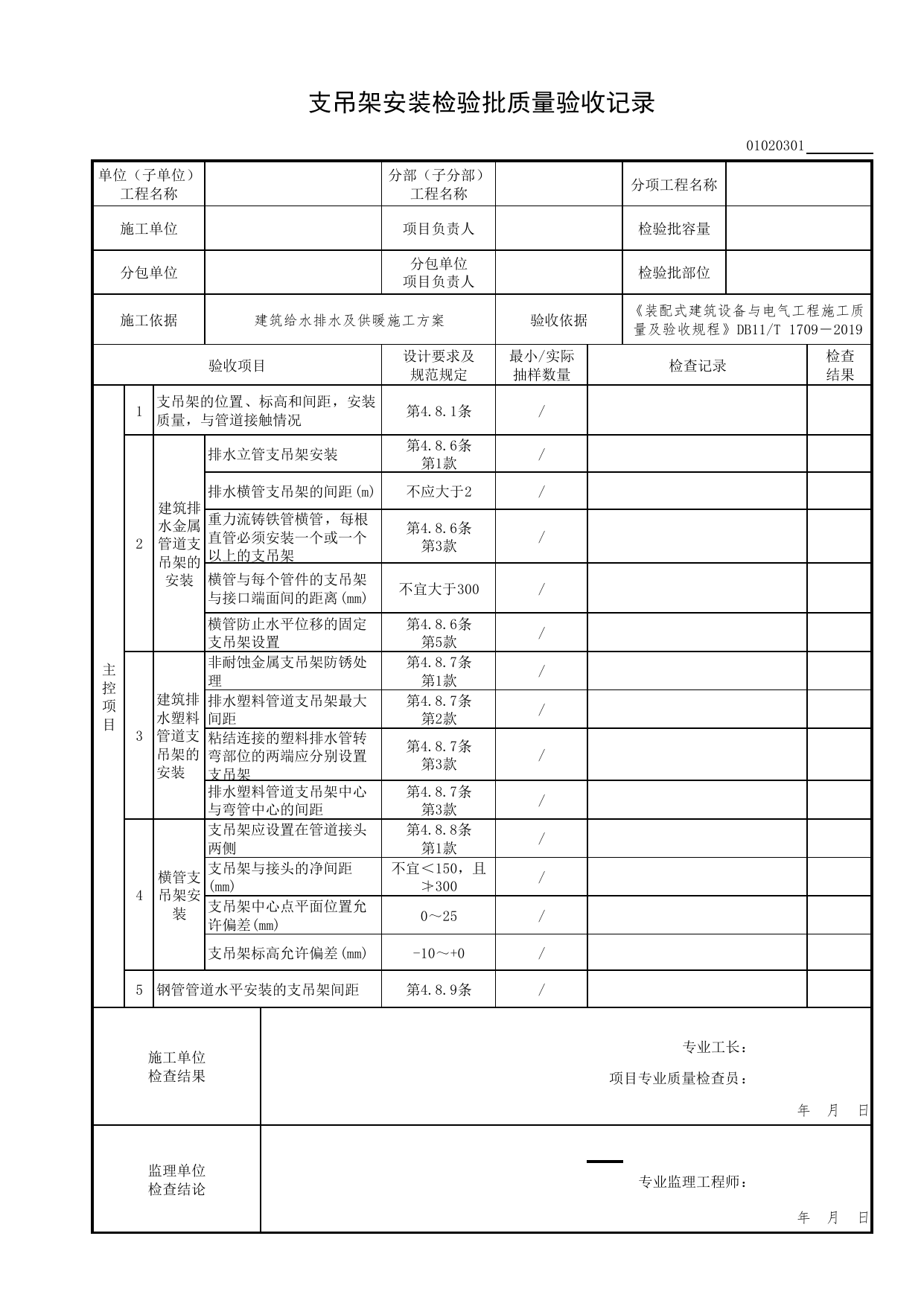

支吊架安装检验批质量验收记录01020301单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑给水排水及供暖施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1支吊架的位置、标高和间距，安装质量，与管道接触情况第4.8.1条/2建筑排水金属管道支吊架的安装排水立管支吊架安装第4.8.6条第1款/排水横管支吊架的间距(m)不应大于2/重力流铸铁管横管，每根直管必须安装一个或一个以上的支吊架第4.8.6条第3款/横管与每个管件的支吊架与接口端面间的距离(mm)不宜大于300/横管防止水平位移的固定支吊架设置第4.8.6条第5款/3建筑排水塑料管道支吊架的安装非耐蚀金属支吊架防锈处理第4.8.7条第1款/排水塑料管道支吊架最大间距第4.8.7条第2款/粘结连接的塑料排水管转弯部位的两端应分别设置支吊架第4.8.7条第3款/排水塑料管道支吊架中心与弯管中心的间距第4.8.7条第3款/4横管支吊架安装支吊架应设置在管道接头两侧第4.8.8条第1款/支吊架与接头的净间距(mm)不宜＜150，且≯300/支吊架中心点平面位置允许偏差(mm)0～25/支吊架标高允许偏差(mm)-10～+0/5钢管管道水平安装的支吊架间距第4.8.9条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
