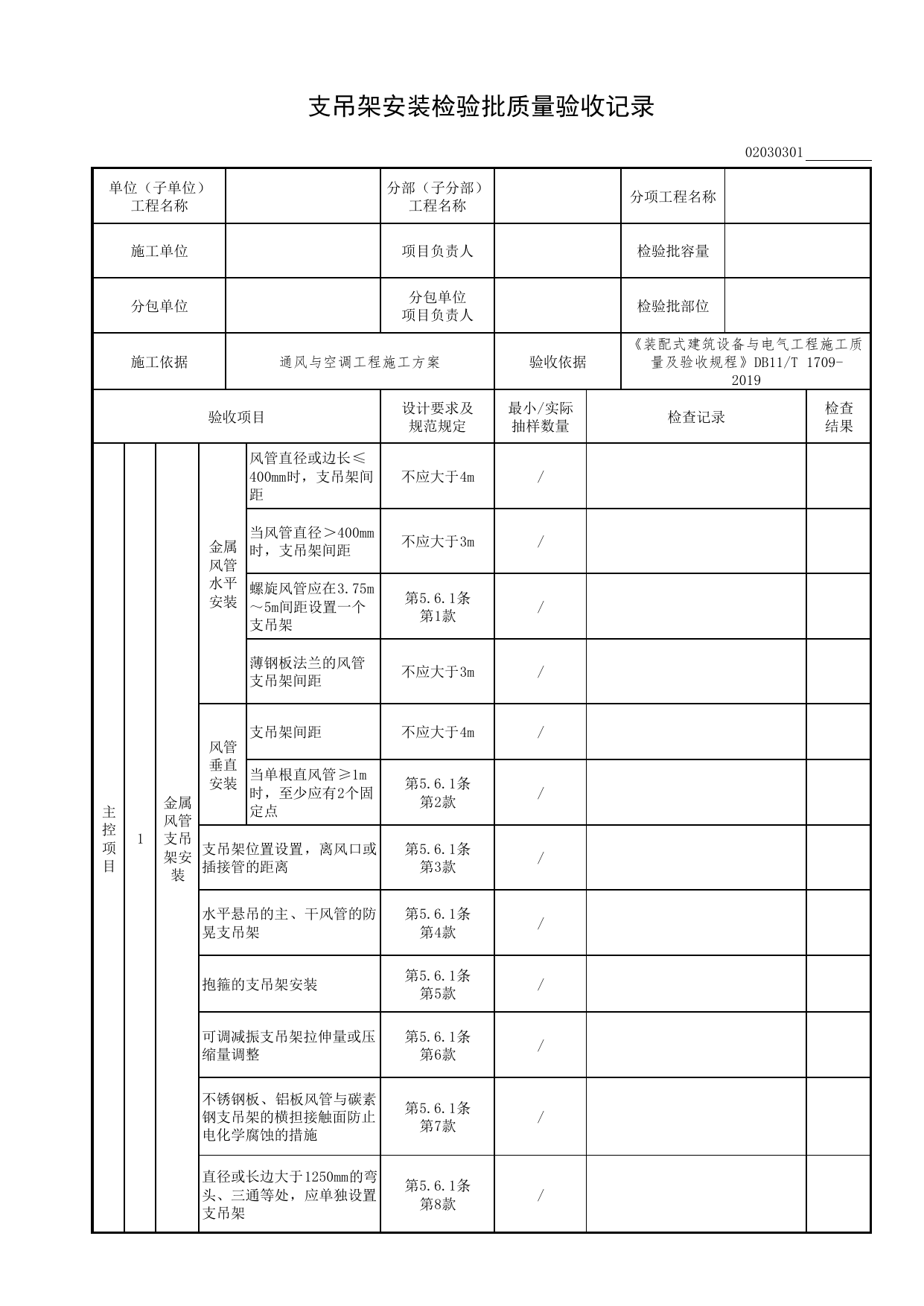

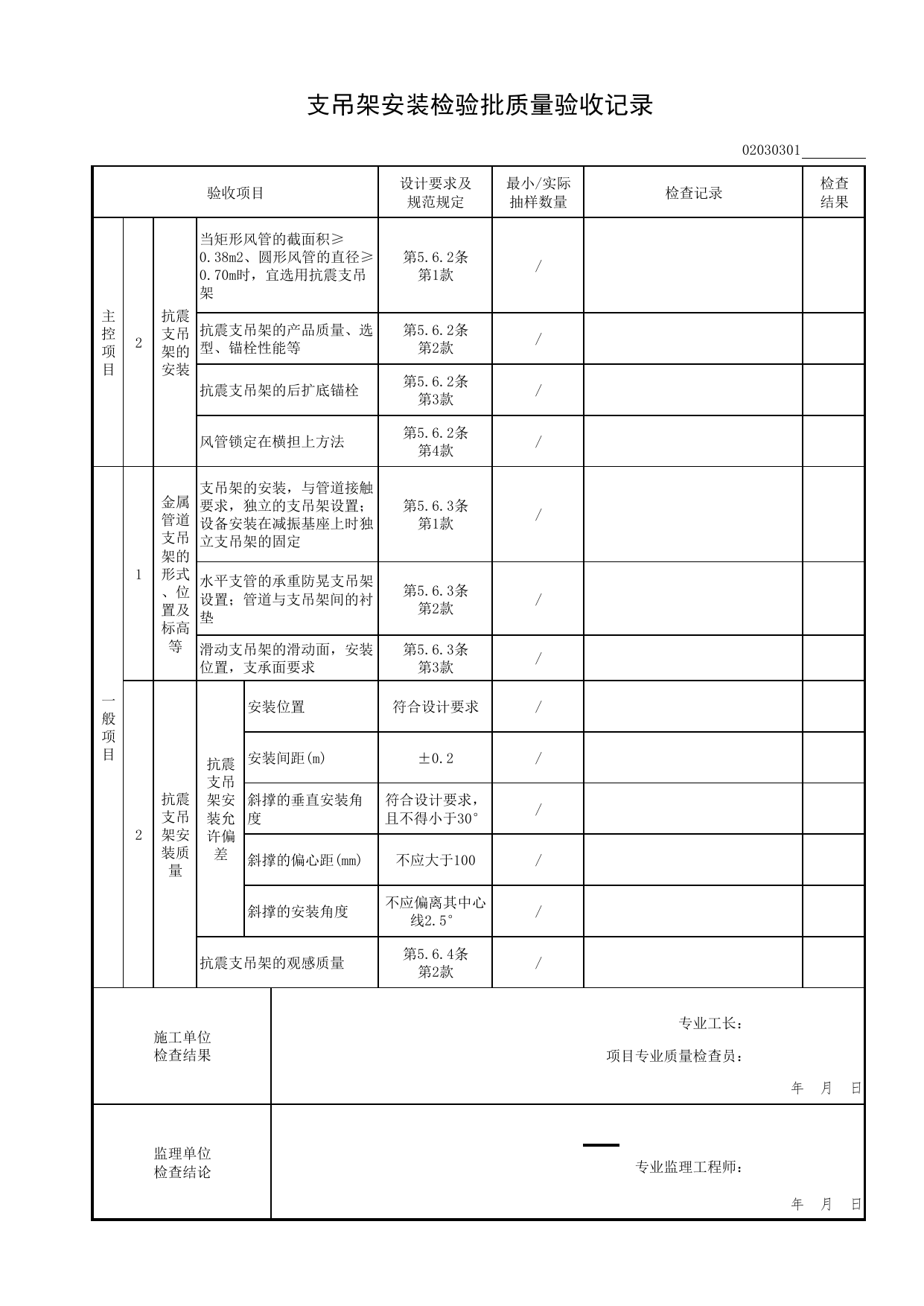

支吊架安装检验批质量验收记录02030301单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据通风与空调工程施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709-2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1金属风管支吊架安装金属风管水平安装风管直径或边长≤400mm时，支吊架间距不应大于4m/当风管直径＞400mm时，支吊架间距不应大于3m/螺旋风管应在3.75m～5m间距设置一个支吊架第5.6.1条第1款/薄钢板法兰的风管支吊架间距不应大于3m/风管垂直安装支吊架间距不应大于4m/当单根直风管≥1m时，至少应有2个固定点第5.6.1条第2款/支吊架位置设置，离风口或插接管的距离第5.6.1条第3款/水平悬吊的主、干风管的防晃支吊架第5.6.1条第4款/抱箍的支吊架安装第5.6.1条第5款/可调减振支吊架拉伸量或压缩量调整第5.6.1条第6款/不锈钢板、铝板风管与碳素钢支吊架的横担接触面防止电化学腐蚀的措施第5.6.1条第7款/直径或长边大于1250mm的弯头、三通等处，应单独设置支吊架第5.6.1条第8款/支吊架安装检验批质量验收记录02030301验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目2抗震支吊架的安装当矩形风管的截面积≥0.38m2、圆形风管的直径≥0.70m时，宜选用抗震支吊架第5.6.2条第1款/抗震支吊架的产品质量、选型、锚栓性能等第5.6.2条第2款/抗震支吊架的后扩底锚栓第5.6.2条第3款/风管锁定在横担上方法第5.6.2条第4款/一般项目1金属管道支吊架的形式、位置及标高等支吊架的安装，与管道接触要求，独立的支吊架设置；设备安装在减振基座上时独立支吊架的固定第5.6.3条第1款/水平支管的承重防晃支吊架设置；管道与支吊架间的衬垫第5.6.3条第2款/滑动支吊架的滑动面，安装位置，支承面要求第5.6.3条第3款/2抗震支吊架安装质量抗震支吊架安装允许偏差安装位置符合设计要求/安装间距(m)±0.2/斜撑的垂直安装角度符合设计要求，且不得小于30°/斜撑的偏心距(mm)不应大于100/斜撑的安装角度不应偏离其中心线2.5°/抗震支吊架的观感质量第5.6.4条第2款/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
