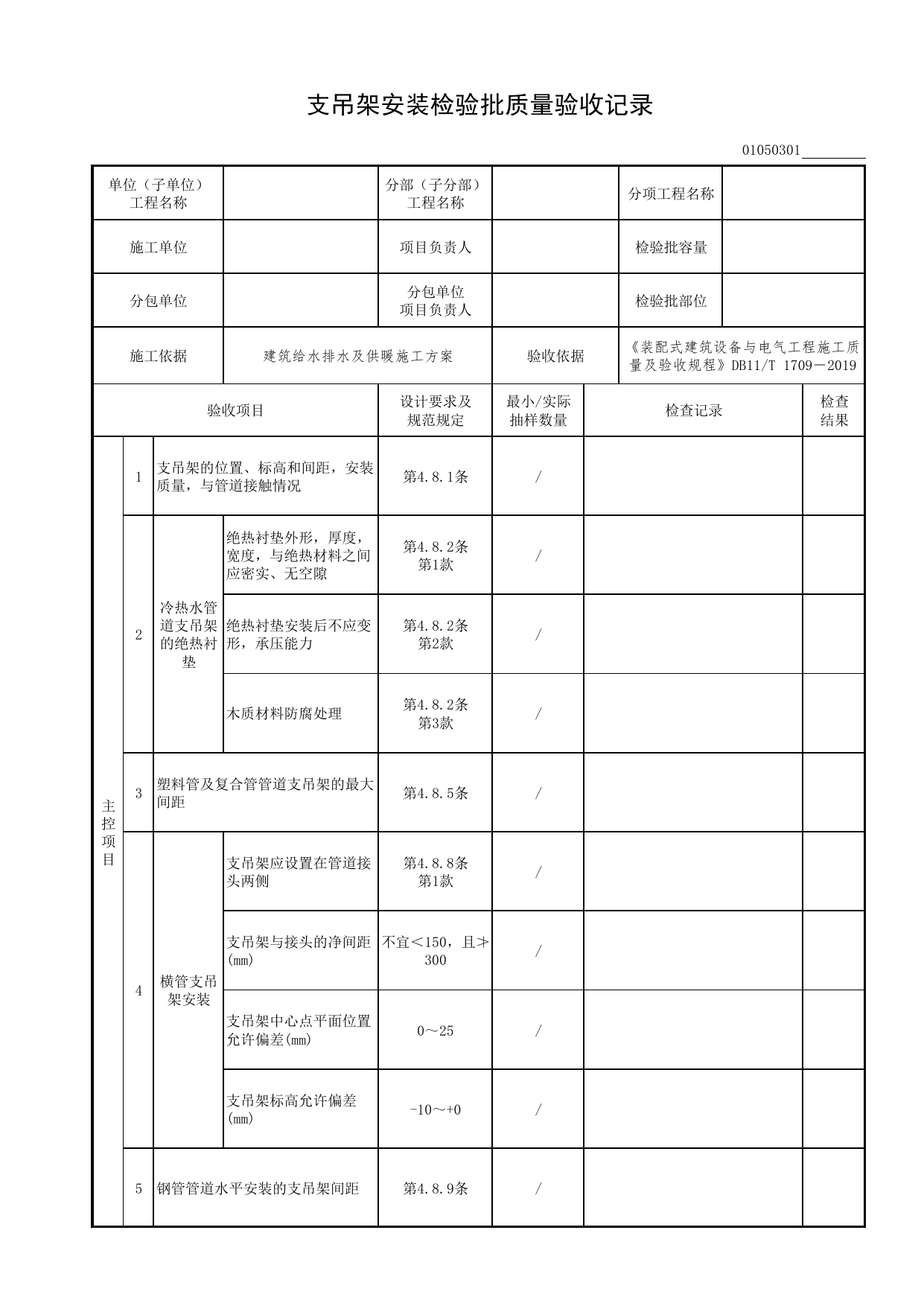

支吊架安装检验批质量验收记录01050301单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑给水排水及供暖施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1支吊架的位置、标高和间距，安装质量，与管道接触情况第4.8.1条/2冷热水管道支吊架的绝热衬垫绝热衬垫外形，厚度，宽度，与绝热材料之间应密实、无空隙第4.8.2条第1款/绝热衬垫安装后不应变形，承压能力第4.8.2条第2款/木质材料防腐处理第4.8.2条第3款/3塑料管及复合管管道支吊架的最大间距第4.8.5条/4横管支吊架安装支吊架应设置在管道接头两侧第4.8.8条第1款/支吊架与接头的净间距(mm)不宜＜150，且≯300/支吊架中心点平面位置允许偏差(mm)0～25/支吊架标高允许偏差(mm)-10～+0/5钢管管道水平安装的支吊架间距第4.8.9条/支吊架安装检验批质量验收记录01050301验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目6抗震支吊架的安装当管径≥DN65的管道宜选用抗震支吊架第4.8.10条第1款/抗震支吊架的产品质量第4.8.10条第2款/抗震支吊架的设计与选型第4.8.10条第3款/锚栓的选用、性能第4.8.10条第4款/抗震连接构件与装配式建筑混凝土结构连接的锚栓应使用具有机械锁键效应的后扩底锚栓，不得使用膨胀锚栓第4.8.10条第5款/后扩底锚栓开孔质量第4.8.10条第6款/管道应采用内衬氟橡胶限位卡将管道锁定在横担上，防止管道发生位移第4.8.10条第7款/一般项目1当不锈钢管、铜管采用碳素钢支吊架与管道之间应采取防电化学腐蚀的措施第4.8.11条/2抗震支吊架安装安装位置符合设计要求/安装间距(m)±0.2/斜撑的垂直安装角度符合设计要求，且不得小于30°/斜撑的偏心距(mm)不应大于100/斜撑的安装角度不应偏离其中心线2.5°/3抗震支吊架的观感质量第4.8.13条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
