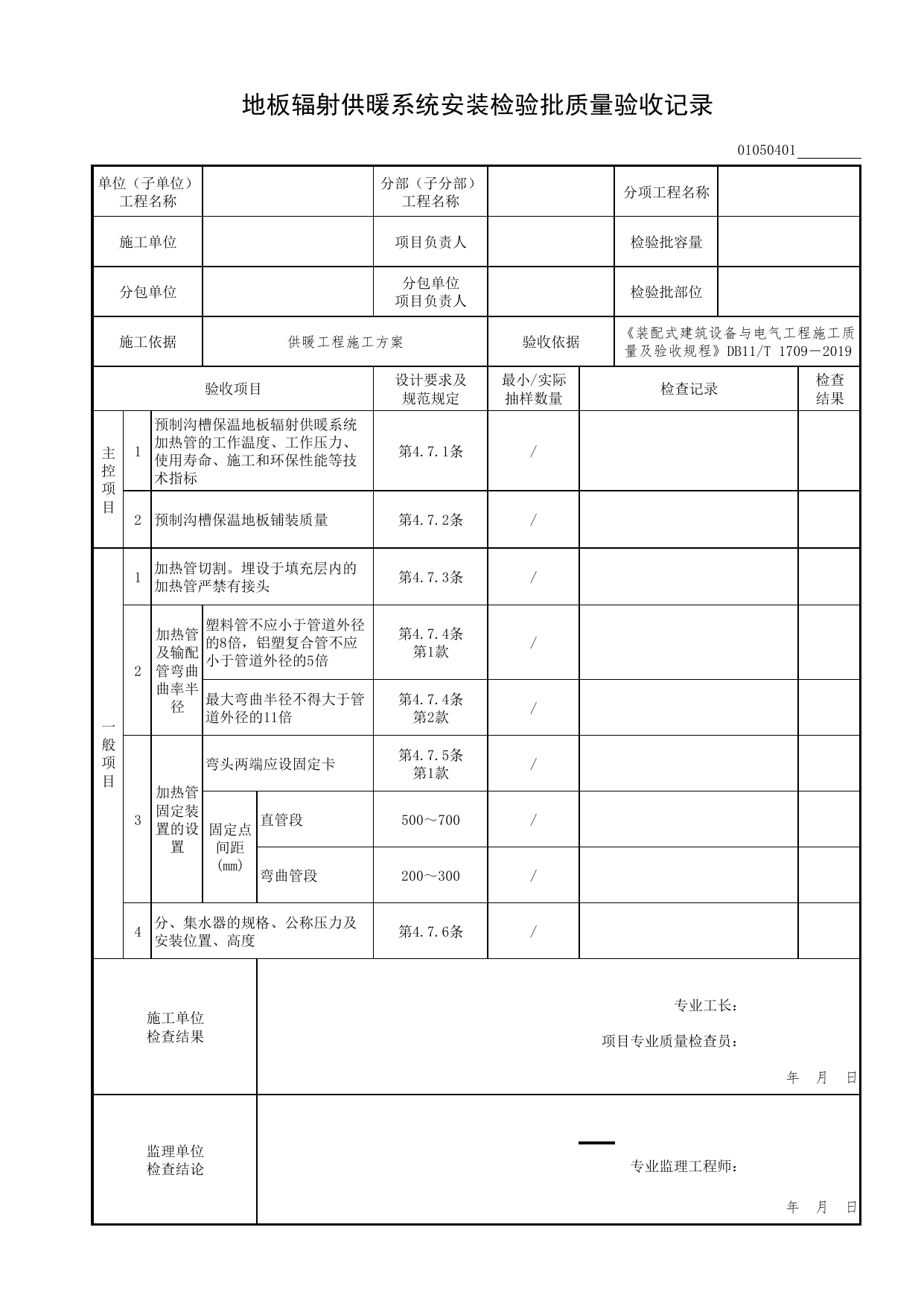

地板辐射供暖系统安装检验批质量验收记录01050401单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据供暖工程施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1预制沟槽保温地板辐射供暖系统加热管的工作温度、工作压力、使用寿命、施工和环保性能等技术指标第4.7.1条/2预制沟槽保温地板铺装质量第4.7.2条/一般项目1加热管切割。埋设于填充层内的加热管严禁有接头第4.7.3条/2加热管及输配管弯曲曲率半径塑料管不应小于管道外径的8倍，铝塑复合管不应小于管道外径的5倍第4.7.4条第1款/最大弯曲半径不得大于管道外径的11倍第4.7.4条第2款/3加热管固定装置的设置弯头两端应设固定卡第4.7.5条第1款/固定点间距(mm)直管段500～700/弯曲管段200～300/4分、集水器的规格、公称压力及安装位置、高度第4.7.6条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
