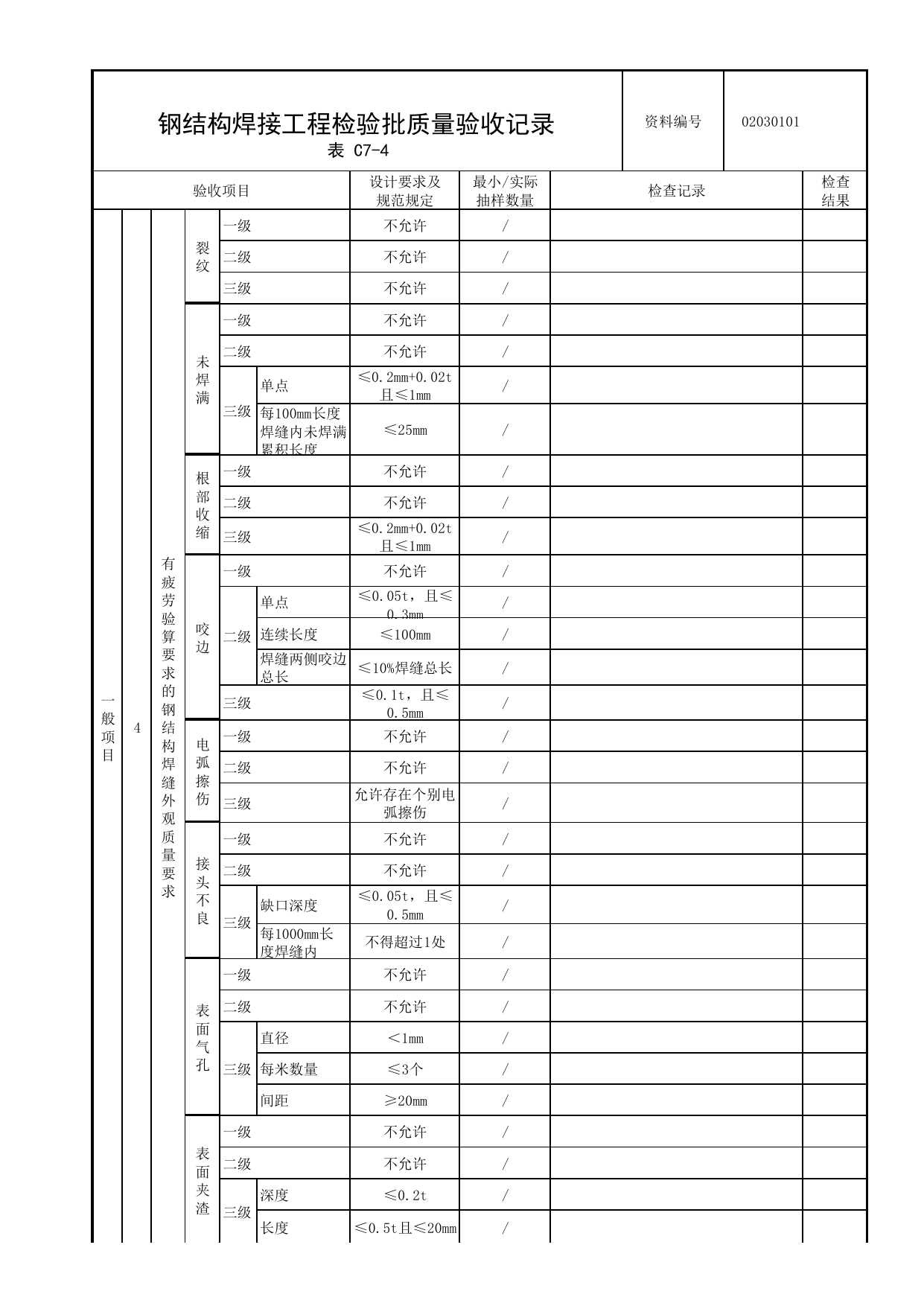

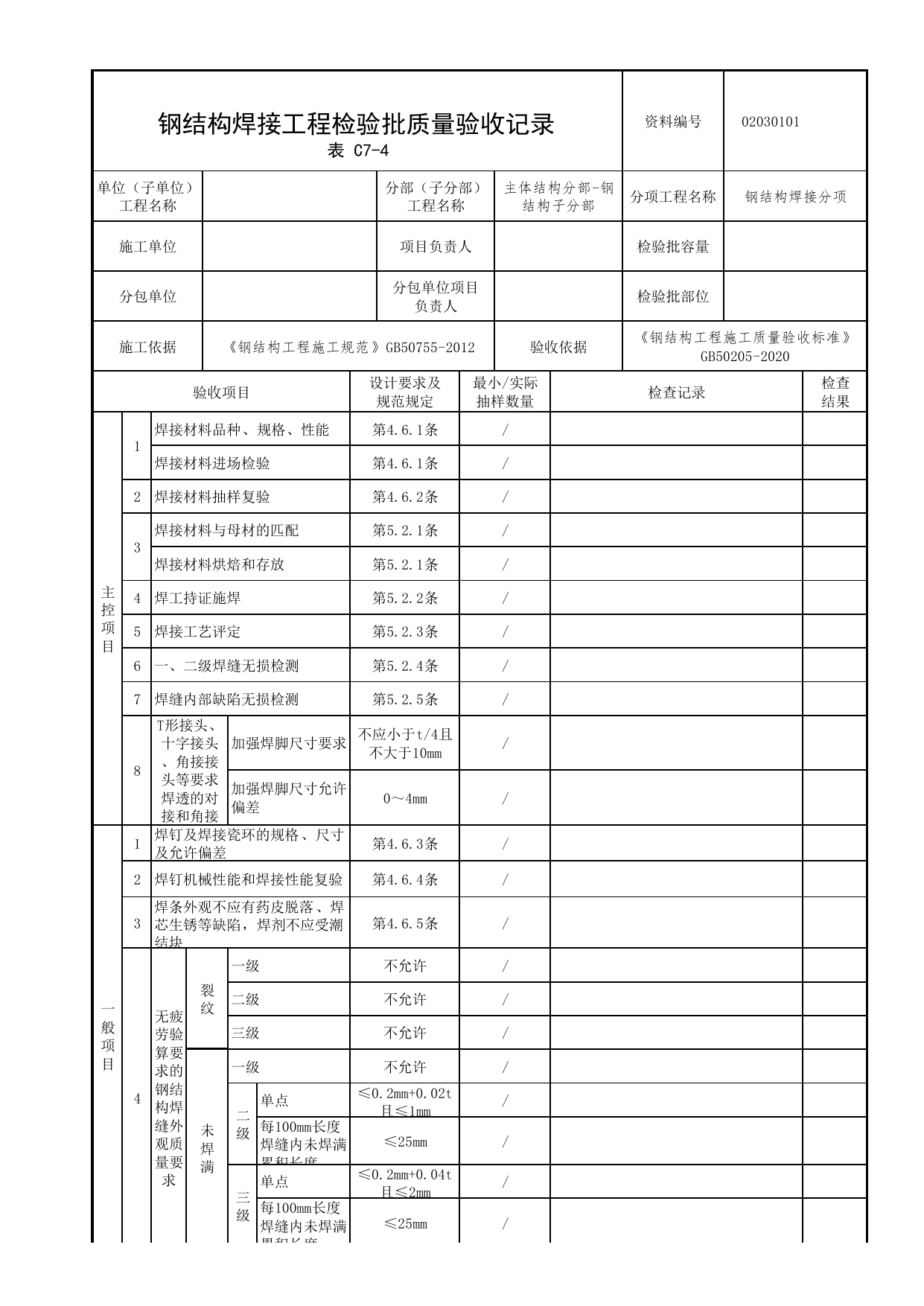

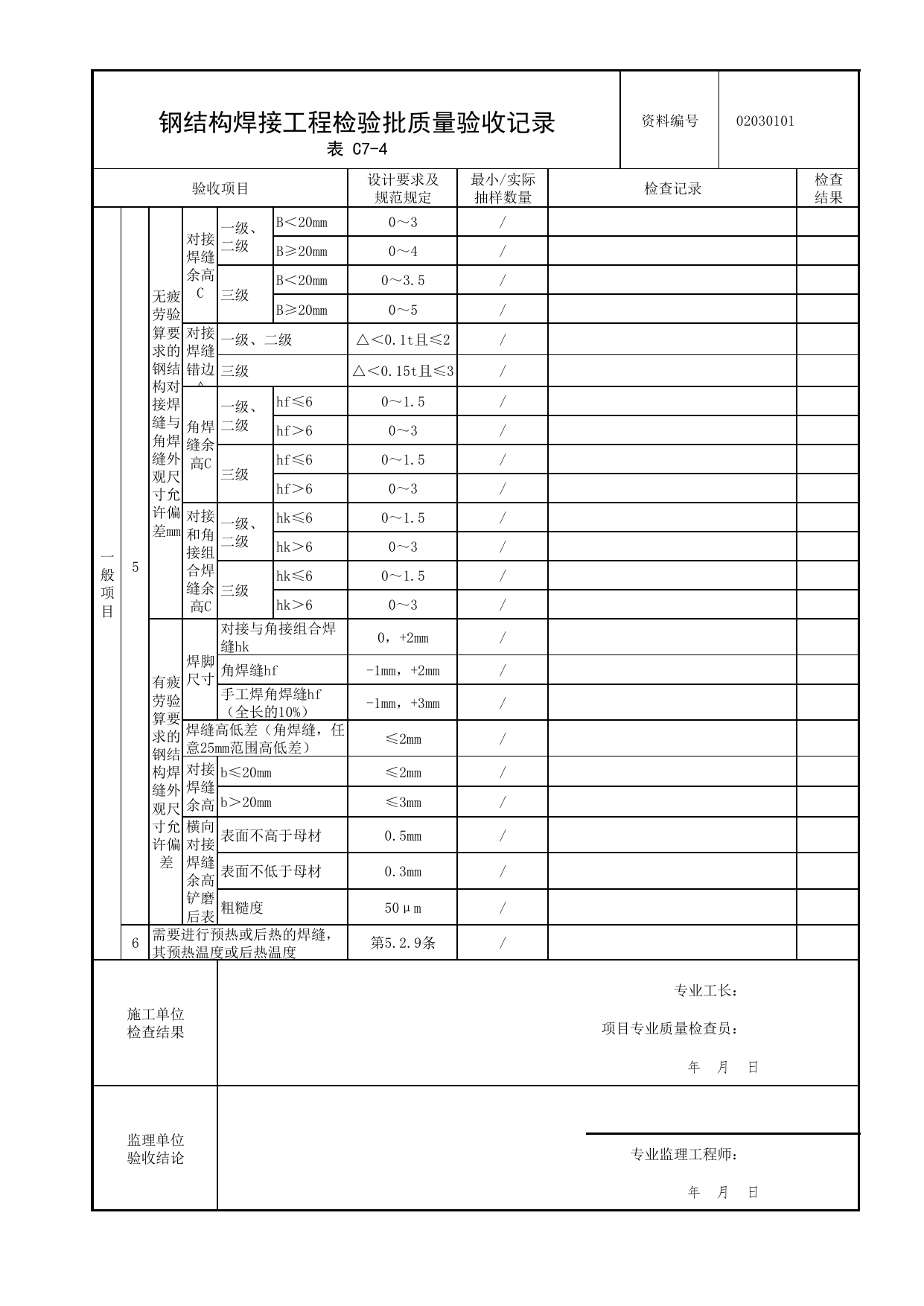

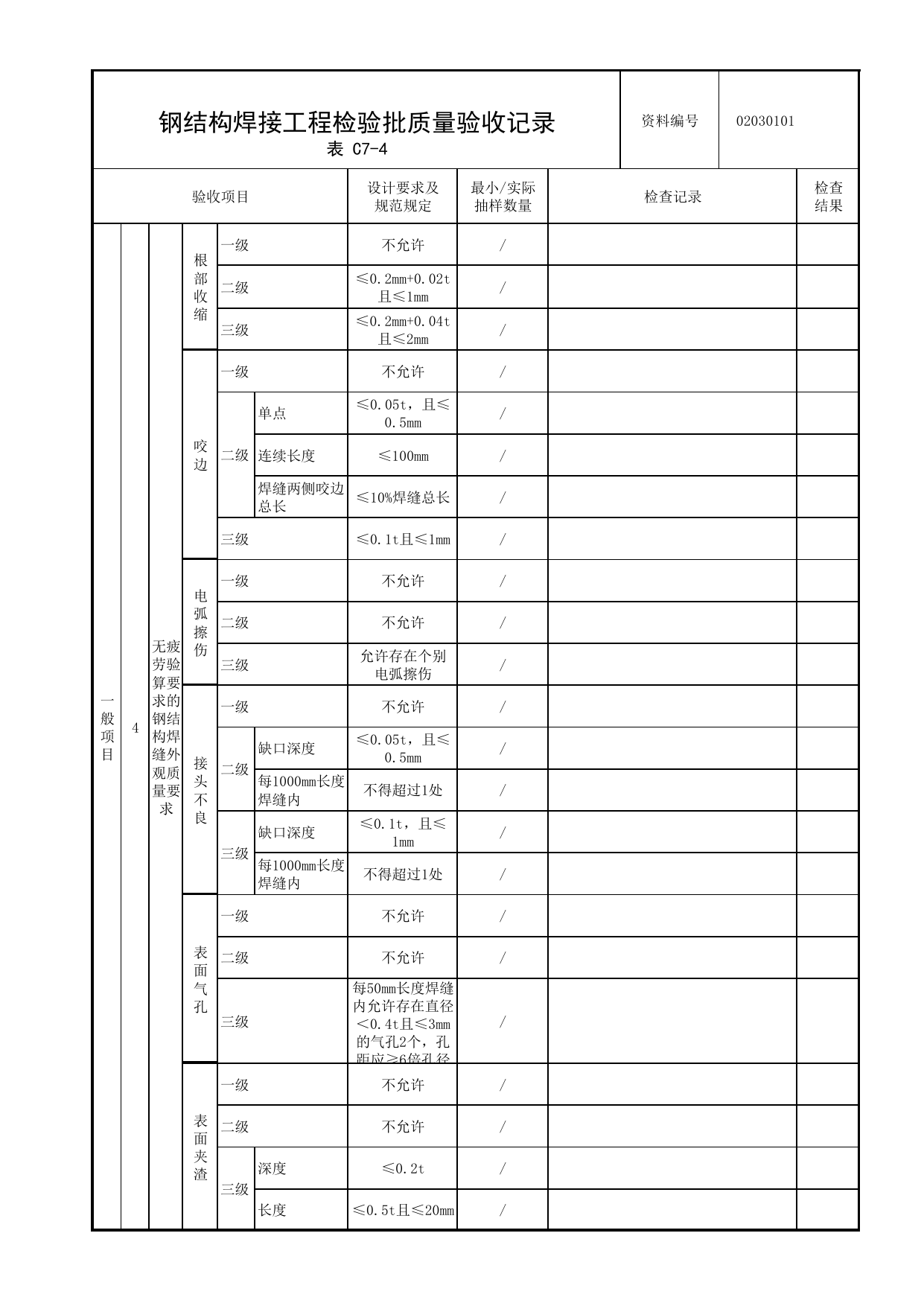

钢结构焊接工程检验批质量验收记录资料编号02030101表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢结构焊接分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1焊接材料品种、规格、性能第4.6.1条/焊接材料进场检验第4.6.1条/2焊接材料抽样复验第4.6.2条/3焊接材料与母材的匹配第5.2.1条/焊接材料烘焙和存放第5.2.1条/4焊工持证施焊第5.2.2条/5焊接工艺评定第5.2.3条/6一、二级焊缝无损检测第5.2.4条/7焊缝内部缺陷无损检测第5.2.5条/8T形接头、十字接头、角接接头等要求焊透的对接和角接组合焊缝加强焊脚尺寸要求不应小于t/4且不大于10mm/加强焊脚尺寸允许偏差0～4mm/一般项目1焊钉及焊接瓷环的规格、尺寸及允许偏差第4.6.3条/2焊钉机械性能和焊接性能复验第4.6.4条/3焊条外观不应有药皮脱落、焊芯生锈等缺陷，焊剂不应受潮结块第4.6.5条/4无疲劳验算要求的钢结构焊缝外观质量要求裂纹一级不允许/二级不允许/三级不允许/未焊满一级不允许/二级单点≤0.2mm+0.02t且≤1mm/每100mm长度焊缝内未焊满累积长度≤25mm/三级单点≤0.2mm+0.04t且≤2mm/每100mm长度焊缝内未焊满累积长度≤25mm/钢结构焊接工程检验批质量验收记录资料编号02030101表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目4无疲劳验算要求的钢结构焊缝外观质量要求根部收缩一级不允许/二级≤0.2mm+0.02t且≤1mm/三级≤0.2mm+0.04t且≤2mm/咬边一级不允许/二级单点≤0.05t，且≤0.5mm/连续长度≤100mm/焊缝两侧咬边总长≤10%焊缝总长/三级≤0.1t且≤1mm/电弧擦伤一级不允许/二级不允许/三级允许存在个别电弧擦伤/接头不良一级不允许/二级缺口深度≤0.05t，且≤0.5mm/每1000mm长度焊缝内不得超过1处/三级缺口深度≤0.1t，且≤1mm/每1000mm长度焊缝内不得超过1处/表面气孔一级不允许/二级不允许/三级每50mm长度焊缝内允许存在直径＜0.4t且≤3mm的气孔2个，孔距应≥6倍孔径/表面夹渣一级不允许/二级不允许/三级深度≤0.2t/长度≤0.5t且≤20mm/钢结构焊接工程检验批质量验收记录资料编号02030101表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目4有疲劳验算要求的钢结构焊缝外观质量要求裂纹一级不允许/二级不允许/三级不允许/未焊满一级不允许/二级不允许/三级单点≤0.2mm+0.02t且≤1mm/每100mm长度焊缝内未焊满累积长度≤25mm/根部收缩一级不允许/二级不允许/三级≤0.2mm+0.02t且≤1mm/咬边一级不允许/二级单点≤0.05t，且≤0.3mm/连续长度≤100mm/焊缝两侧咬边总长≤10%焊缝总长/三级≤0.1t，且≤0.5mm/电弧擦伤一级不允许/二级不允许/三级允许存在个别电弧擦伤/接头不良一级不允许/二级不允许/三级缺口深度≤0.05t，且≤0.5mm/每1000mm长度焊缝内不得超过1处/表面气孔一级不允许/二级不允许/三级直径＜1mm/每米数量≤3个/间距≥20mm/表面夹渣一级不允许/二级不允许/三级深度≤0.2t/长度≤0.5t且≤20mm/钢结构焊接工程检验批质量验收记录资料编号02030101表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目5无疲劳验算要求的钢结构对接焊缝与角焊缝外观尺寸允许偏差mm对接焊缝余高C一级、二级B＜20mm0～3/B≥20mm0～4/三级B＜20mm0～3.5/B≥20mm0～5/对接焊缝错边△一级、二级△＜0.1t且≤2/三级△＜0.15t且≤3/角焊缝余高C一级、二级hf≤60～1.5/hf＞60～3/三级hf≤60～1.5/hf＞60～3/对接和角接组合焊缝余高C一级、二级hk≤60～1.5/hk＞60～3/三级hk≤60～1.5/hk＞60～3/有疲劳验算要求的钢结构焊缝外观尺寸允许偏差焊脚尺寸对接与角接组合焊缝hk0，+2mm/角焊缝hf-1mm，+2mm/手工焊角焊缝hf（全长的10%）-1mm，+3mm/焊缝高低差（角焊缝，任意25mm范围高低差）≤2mm/对接焊缝余高b≤20mm≤2mm/b＞20mm≤3mm/横向对接焊缝余高铲磨后表面表面不高于母材0.5mm/表面不低于母材0.3mm/粗糙度50μm/6需要进行预热或后热的焊缝，其预热温度或后热温度第5.2.9条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
