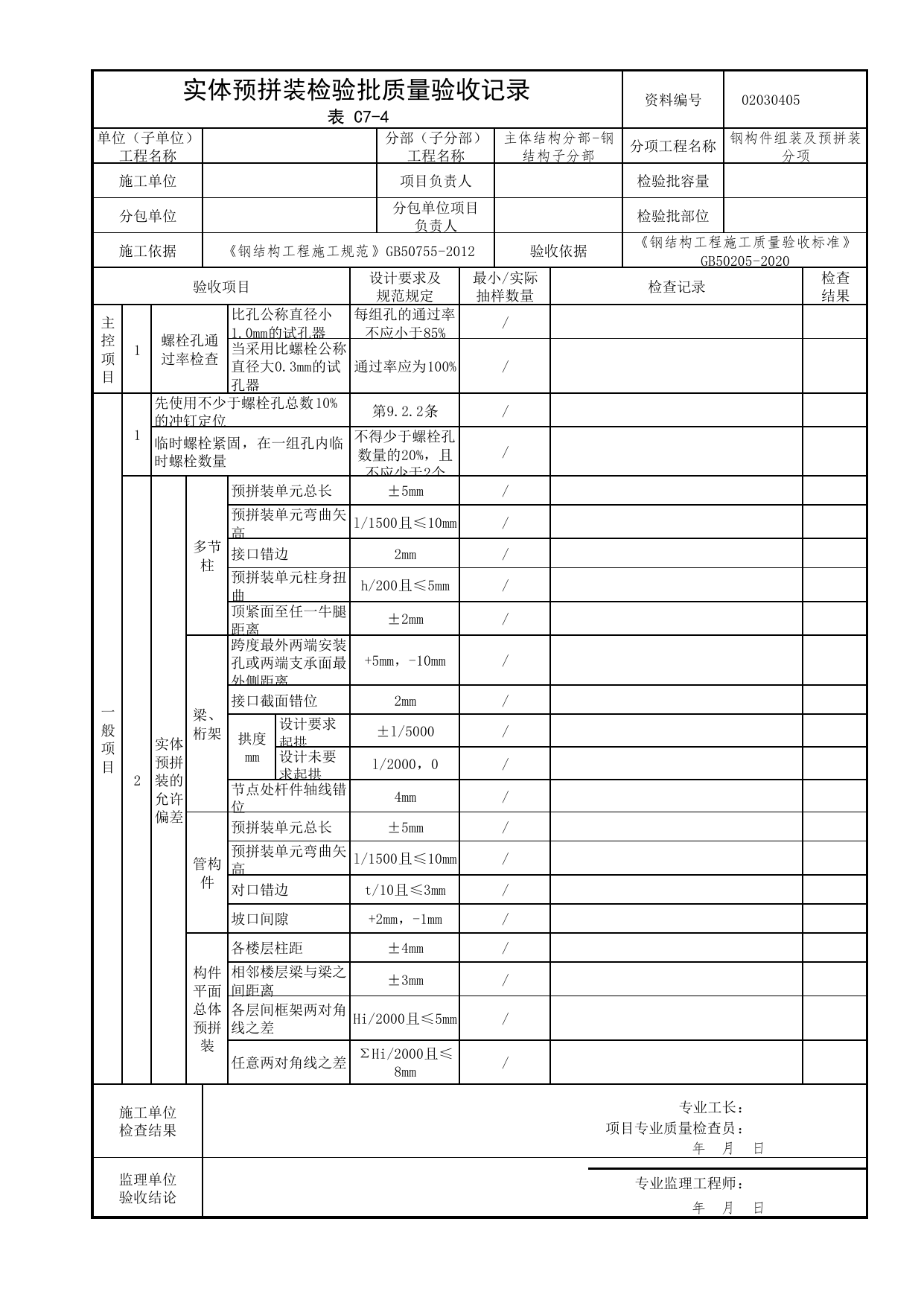

实体预拼装检验批质量验收记录资料编号02030405表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢构件组装及预拼装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1螺栓孔通过率检查比孔公称直径小1.0mm的试孔器每组孔的通过率不应小于85%/当采用比螺栓公称直径大0.3mm的试孔器通过率应为100%/一般项目1先使用不少于螺栓孔总数10%的冲钉定位第9.2.2条/临时螺栓紧固，在一组孔内临时螺栓数量不得少于螺栓孔数量的20%，且不应少于2个/2实体预拼装的允许偏差多节柱预拼装单元总长±5mm/预拼装单元弯曲矢高l/1500且≤10mm/接口错边2mm/预拼装单元柱身扭曲h/200且≤5mm/顶紧面至任一牛腿距离±2mm/梁、桁架跨度最外两端安装孔或两端支承面最外侧距离+5mm，-10mm/接口截面错位2mm/拱度mm设计要求起拱±l/5000/设计未要求起拱l/2000，0/节点处杆件轴线错位4mm/管构件预拼装单元总长±5mm/预拼装单元弯曲矢高l/1500且≤10mm/对口错边t/10且≤3mm/坡口间隙+2mm，-1mm/构件平面总体预拼装各楼层柱距±4mm/相邻楼层梁与梁之间距离±3mm/各层间框架两对角线之差Hi/2000且≤5mm/任意两对角线之差ΣHi/2000且≤8mm/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
