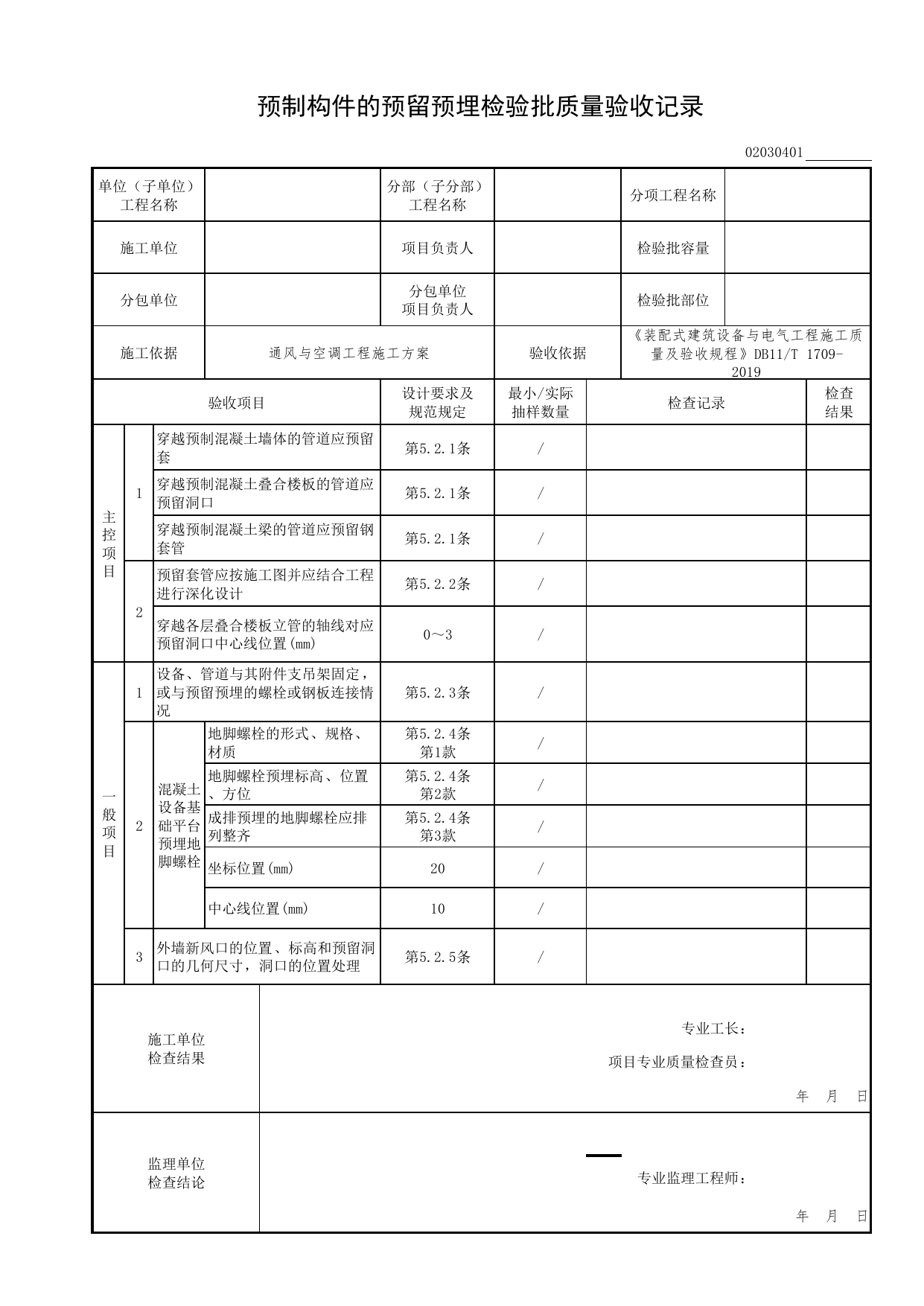

预制构件的预留预埋检验批质量验收记录02030401单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据通风与空调工程施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709-2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1穿越预制混凝土墙体的管道应预留套第5.2.1条/穿越预制混凝土叠合楼板的管道应预留洞口第5.2.1条/穿越预制混凝土梁的管道应预留钢套管第5.2.1条/2预留套管应按施工图并应结合工程进行深化设计第5.2.2条/穿越各层叠合楼板立管的轴线对应预留洞口中心线位置(mm)0～3/一般项目1设备、管道与其附件支吊架固定，或与预留预埋的螺栓或钢板连接情况第5.2.3条/2混凝土设备基础平台预埋地脚螺栓地脚螺栓的形式、规格、材质第5.2.4条第1款/地脚螺栓预埋标高、位置、方位第5.2.4条第2款/成排预埋的地脚螺栓应排列整齐第5.2.4条第3款/坐标位置(mm)20/中心线位置(mm)10/3外墙新风口的位置、标高和预留洞口的几何尺寸，洞口的位置处理第5.2.5条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
