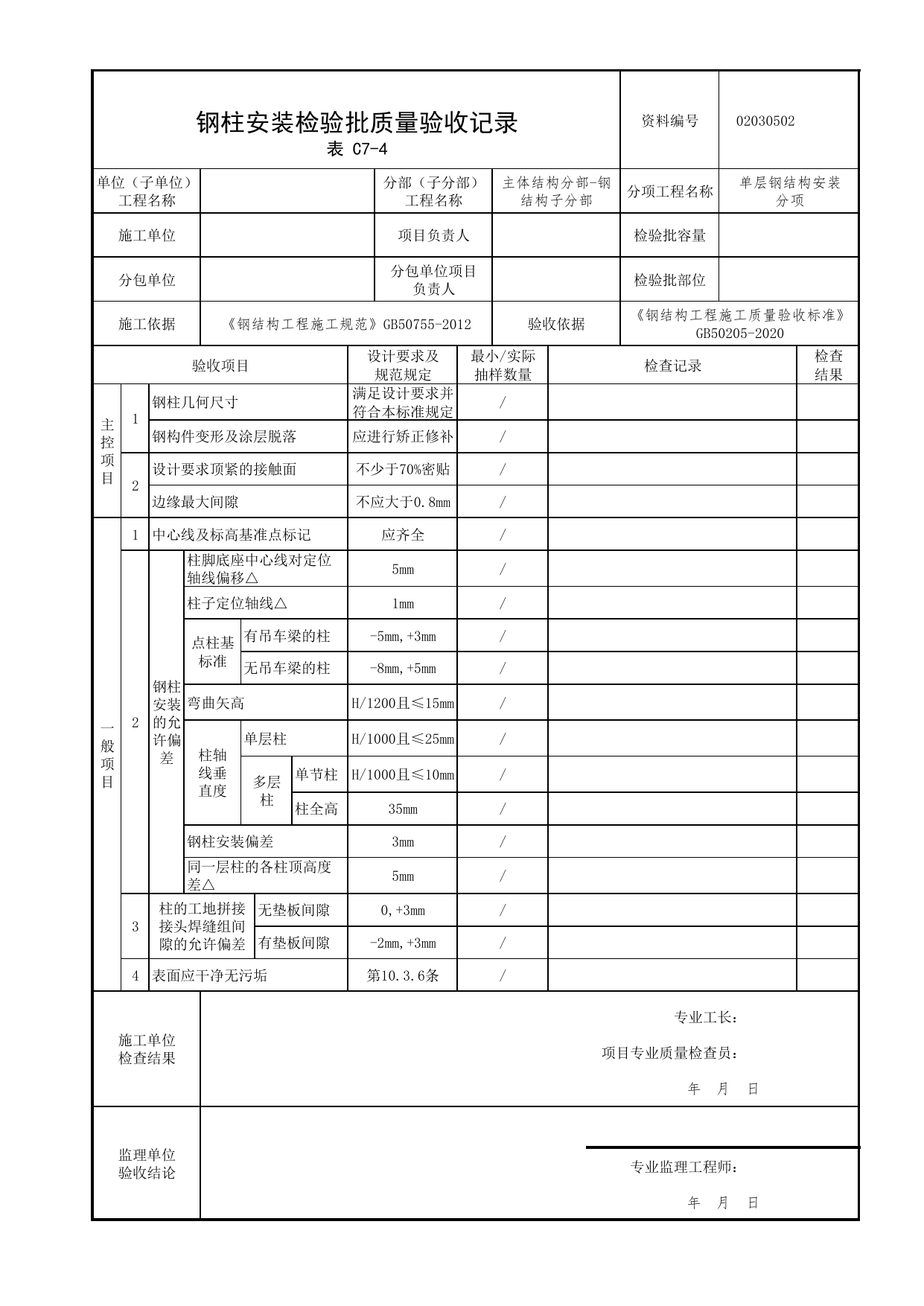

钢柱安装检验批质量验收记录资料编号02030502表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称单层钢结构安装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1钢柱几何尺寸满足设计要求并符合本标准规定/钢构件变形及涂层脱落应进行矫正修补/2设计要求顶紧的接触面不少于70%密贴/边缘最大间隙不应大于0.8mm/一般项目1中心线及标高基准点标记应齐全/2钢柱安装的允许偏差柱脚底座中心线对定位轴线偏移△5mm/柱子定位轴线△1mm/点柱基标准有吊车梁的柱-5mm,+3mm/无吊车梁的柱-8mm,+5mm/弯曲矢高H/1200且≤15mm/柱轴线垂直度单层柱H/1000且≤25mm/多层柱单节柱H/1000且≤10mm/柱全高35mm/钢柱安装偏差3mm/同一层柱的各柱顶高度差△5mm/3柱的工地拼接接头焊缝组间隙的允许偏差无垫板间隙0,+3mm/有垫板间隙-2mm,+3mm/4表面应干净无污垢第10.3.6条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
