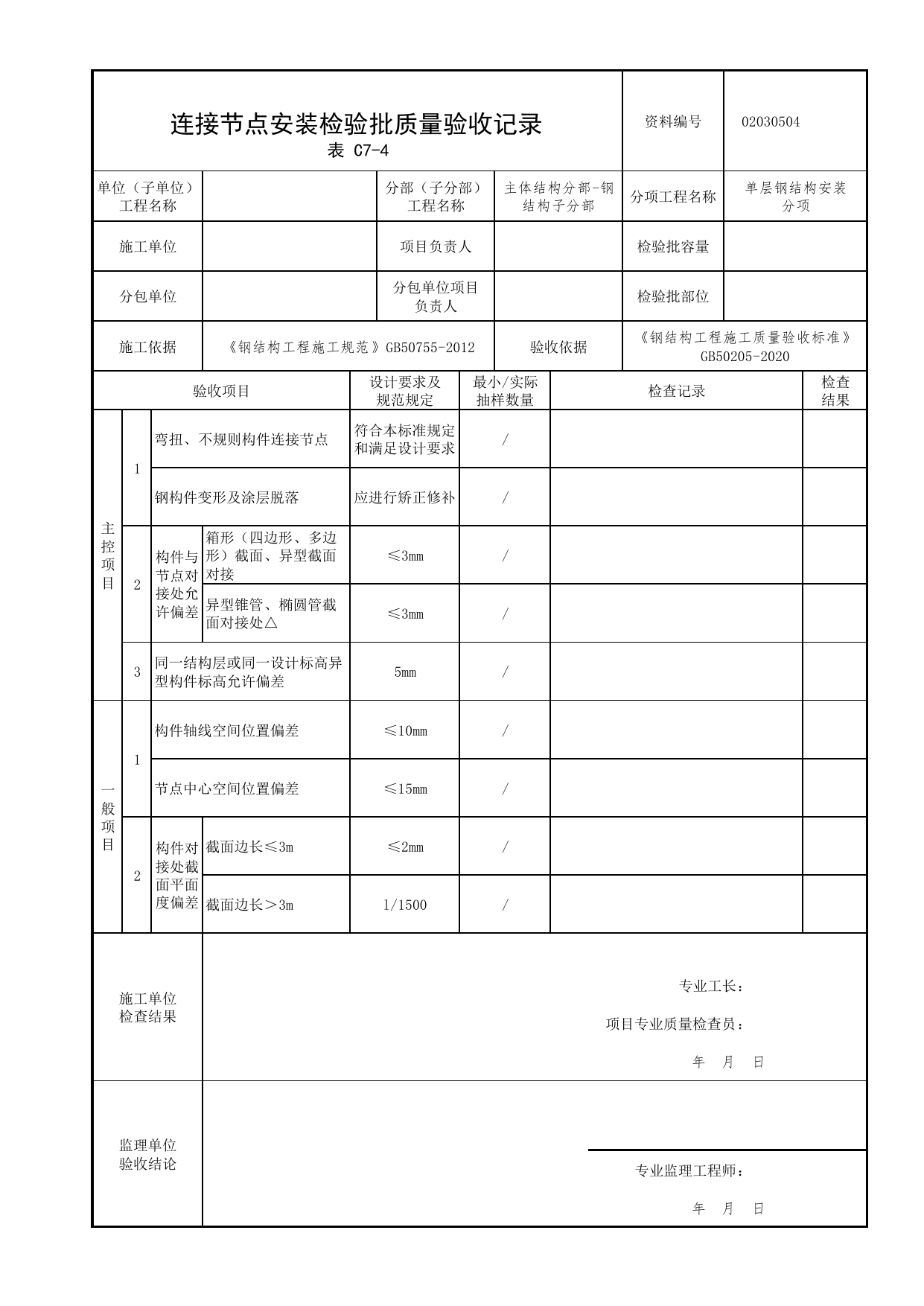

连接节点安装检验批质量验收记录资料编号02030504表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称单层钢结构安装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1弯扭、不规则构件连接节点符合本标准规定和满足设计要求/钢构件变形及涂层脱落应进行矫正修补/2构件与节点对接处允许偏差箱形（四边形、多边形）截面、异型截面对接≤3mm/异型锥管、椭圆管截面对接处△≤3mm/3同一结构层或同一设计标高异型构件标高允许偏差5mm/一般项目1构件轴线空间位置偏差≤10mm/节点中心空间位置偏差≤15mm/2构件对接处截面平面度偏差截面边长≤3m≤2mm/截面边长＞3ml/1500/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
