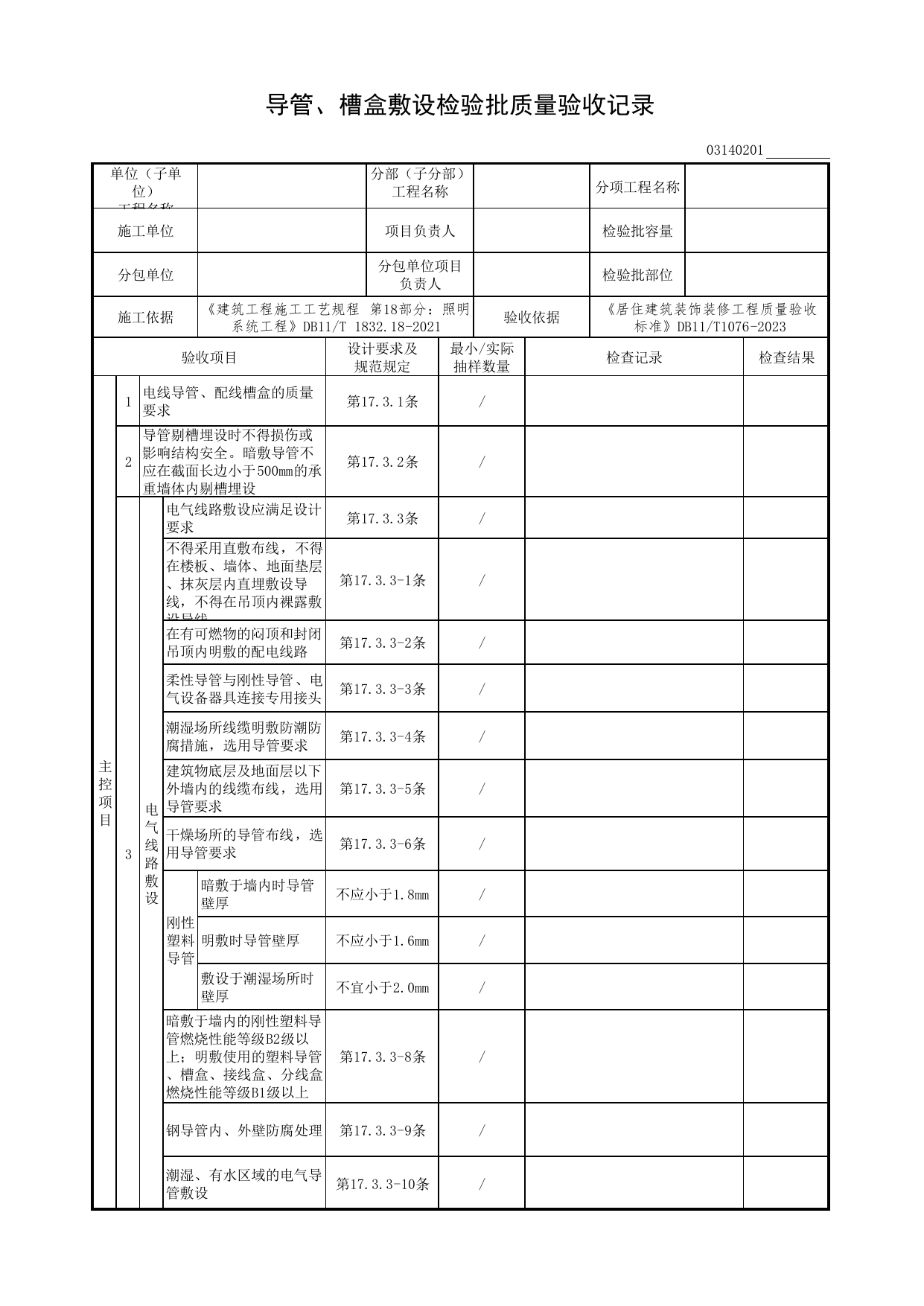

导管、槽盒敷设检验批质量验收记录03140201单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《建筑工程施工工艺规程第18部分：照明系统工程》DB11/T1832.18-2021验收依据《居住建筑装饰装修工程质量验收标准》DB11/T1076-2023验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1电线导管、配线槽盒的质量要求第17.3.1条/2导管剔槽埋设时不得损伤或影响结构安全。暗敷导管不应在截面长边小于500mm的承重墙体内剔槽埋设第17.3.2条/3电气线路敷设电气线路敷设应满足设计要求第17.3.3条/不得采用直敷布线，不得在楼板、墙体、地面垫层、抹灰层内直埋敷设导线，不得在吊顶内裸露敷设导线第17.3.3-1条/在有可燃物的闷顶和封闭吊顶内明敷的配电线路第17.3.3-2条/柔性导管与刚性导管、电气设备器具连接专用接头第17.3.3-3条/潮湿场所线缆明敷防潮防腐措施，选用导管要求第17.3.3-4条/建筑物底层及地面层以下外墙内的线缆布线，选用导管要求第17.3.3-5条/干燥场所的导管布线，选用导管要求第17.3.3-6条/刚性塑料导管暗敷于墙内时导管壁厚不应小于1.8mm/明敷时导管壁厚不应小于1.6mm/敷设于潮湿场所时壁厚不宜小于2.0mm/暗敷于墙内的刚性塑料导管燃烧性能等级B2级以上；明敷使用的塑料导管、槽盒、接线盒、分线盒燃烧性能等级B1级以上第17.3.3-8条/钢导管内、外壁防腐处理第17.3.3-9条/潮湿、有水区域的电气导管敷设第17.3.3-10条/导管、槽盒敷设检验批质量验收记录03140201验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目3电线导管与燃气灶具的水平净距不小于200mm/与燃气热水器的水平净距不小于200mm/槽盒与燃气灶具的水平净距不小于300mm/与燃气热水器的水平净距不小于300mm/4金属导管应与保护导体可靠连接镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接第17.3.5-1条/非镀锌钢导管螺纹连接时，连接处的两端应熔焊焊接保护联结导体第17.3.5-2条/镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体第17.3.5-3条/机械连接的金属导管，管与管、管与盒（箱）体的连接配件，连接处的接触电阻值，连接处可不设置保护联结导体，但导管不应作为保护导体的接续导体第17.3.5-4条/金属导管与金属梯架、托盘连接时，镀锌材质的连接端宜用专用接地卡固定保护联结导体，非镀锌材质的连接处应熔焊焊接保护联结导体第17.3.5-5条/以专用接地卡固定的保护联结导体：铜芯软导线截面积不应小于4mm2/以熔焊焊接的保护联结导体：圆钢直径不应小于6mm/搭接长度圆钢直径的6倍/5钢导管不得采用对口熔焊连接；镀铸钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接第17.3.6条/导管、槽盒敷设检验批质量验收记录03140201验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目1电线导管或配线槽盒敷设导管或槽盒宜敷设在水管的上方导管或槽盒宜敷设在水管的上方，有困难时，敷设在水管下方，必须采取防第17.3.7-1条/导管、槽盒与水管间距不宜小于50mm/导管或槽盒宜敷设在暖气管、热水管等热介质输送管道的下面导管或槽盒宜敷设在暖气管、热水管等热介质输送管道的下面，有困难时，敷设第17.3.7-2条/导管在暖气管、热水管等下面或水平平行敷设的，间距不宜小于200mm/导管在暖气管、热水管等上面平行敷设的，间距不宜小于300mm，且应有隔离保护措施/导管与暖气管、热水管等交叉敷设的，间距下面敷设不宜小于200mm/上面敷设不宜小于300mm，且应有隔离保护措施/导管或槽盒与不含可燃及易燃易爆气体其他的其他管道的距离，平行或交叉敷设不应小于100mm/导管或槽盒与可燃及易燃易爆气体管道不宜平行敷设，交叉敷设处距离不应小于100mm/2导管布线的管路较长或转弯较多时，宜加装拉线盒（箱）或加大管径第17.3.8条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
