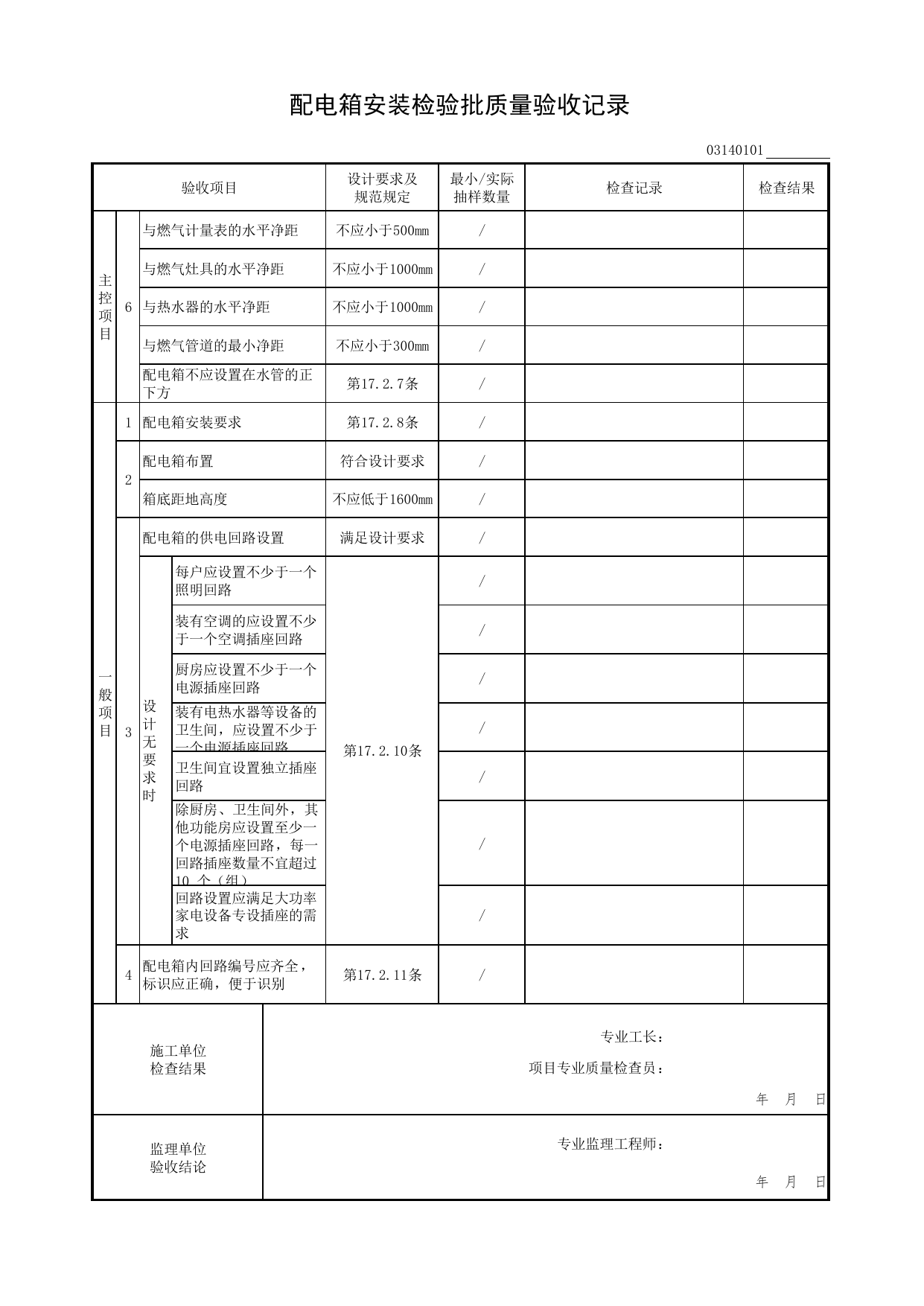

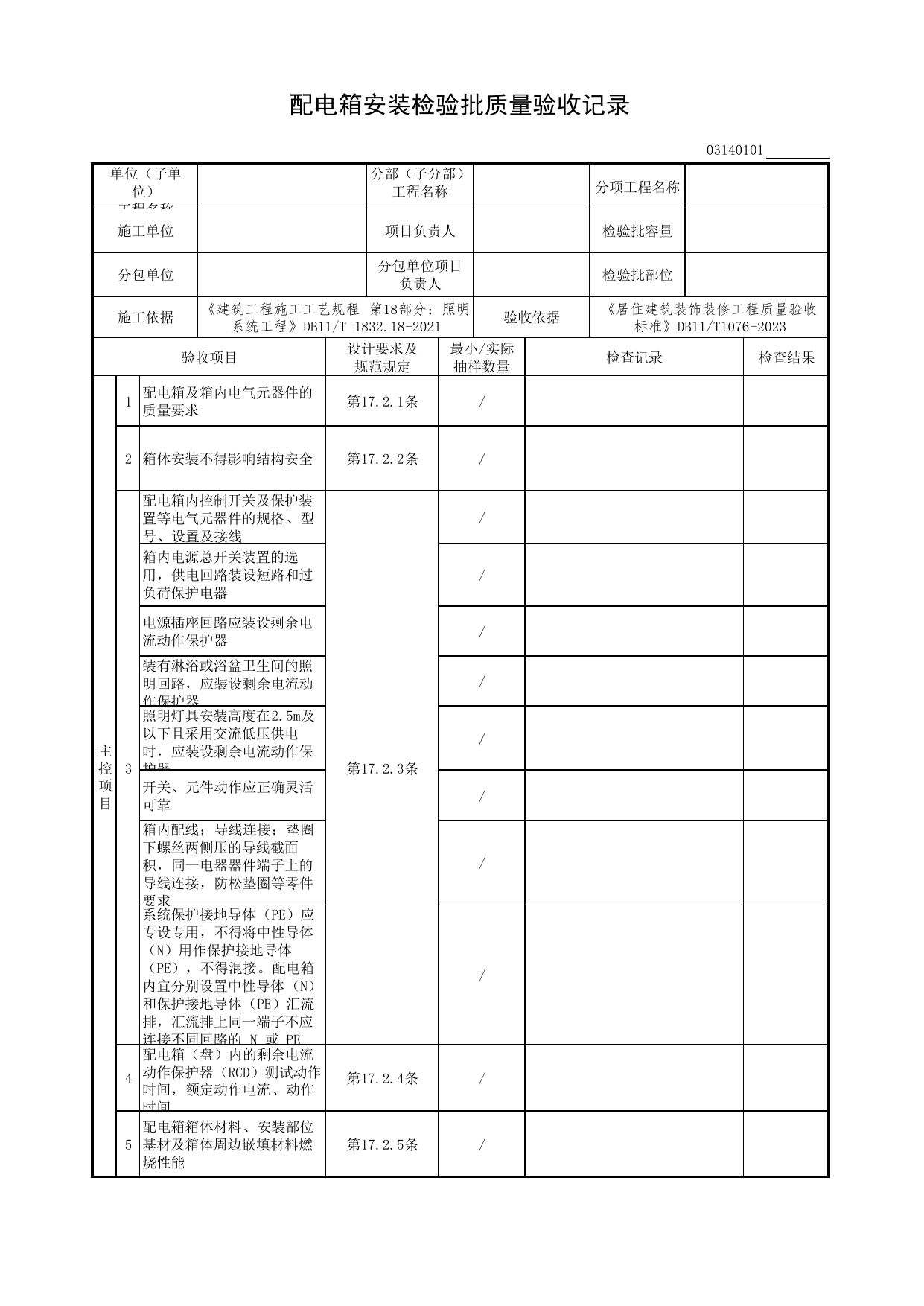

配电箱安装检验批质量验收记录03140101单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《建筑工程施工工艺规程第18部分：照明系统工程》DB11/T1832.18-2021验收依据《居住建筑装饰装修工程质量验收标准》DB11/T1076-2023验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1配电箱及箱内电气元器件的质量要求第17.2.1条/2箱体安装不得影响结构安全第17.2.2条/3配电箱内控制开关及保护装置等电气元器件的规格、型号、设置及接线第17.2.3条/箱内电源总开关装置的选用，供电回路装设短路和过负荷保护电器/电源插座回路应装设剩余电流动作保护器/装有淋浴或浴盆卫生间的照明回路，应装设剩余电流动作保护器/照明灯具安装高度在2.5m及以下且采用交流低压供电时，应装设剩余电流动作保护器/开关、元件动作应正确灵活可靠/箱内配线；导线连接；垫圈下螺丝两侧压的导线截面积，同一电器器件端子上的导线连接，防松垫圈等零件要求/系统保护接地导体（PE）应专设专用，不得将中性导体（N）用作保护接地导体（PE），不得混接。配电箱内宜分别设置中性导体（N）和保护接地导体（PE）汇流排，汇流排上同一端子不应连接不同回路的N或PE/4配电箱（盘）内的剩余电流动作保护器（RCD）测试动作时间，额定动作电流、动作时间第17.2.4条/5配电箱箱体材料、安装部位基材及箱体周边嵌填材料燃烧性能第17.2.5条/配电箱安装检验批质量验收记录03140101验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目6与燃气计量表的水平净距不应小于500mm/与燃气灶具的水平净距不应小于1000mm/与热水器的水平净距不应小于1000mm/与燃气管道的最小净距不应小于300mm/配电箱不应设置在水管的正下方第17.2.7条/一般项目1配电箱安装要求第17.2.8条/2配电箱布置符合设计要求/箱底距地高度不应低于1600mm/3配电箱的供电回路设置满足设计要求/设计无要求时每户应设置不少于一个照明回路第17.2.10条/装有空调的应设置不少于一个空调插座回路/厨房应设置不少于一个电源插座回路/装有电热水器等设备的卫生间，应设置不少于一个电源插座回路/卫生间宜设置独立插座回路/除厨房、卫生间外，其他功能房应设置至少一个电源插座回路，每一回路插座数量不宜超过10个（组）/回路设置应满足大功率家电设备专设插座的需求/4配电箱内回路编号应齐全，标识应正确，便于识别第17.2.11条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
