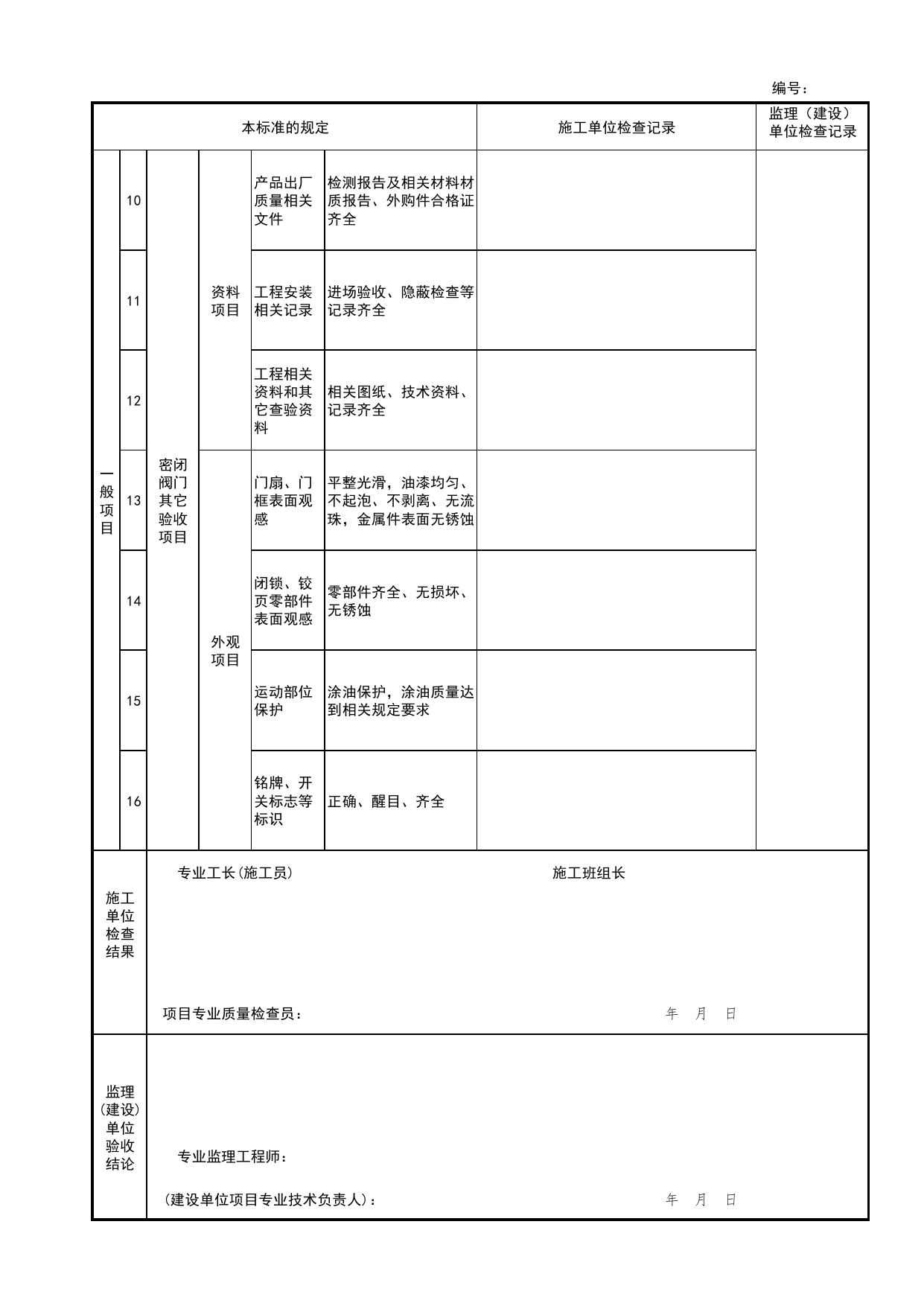

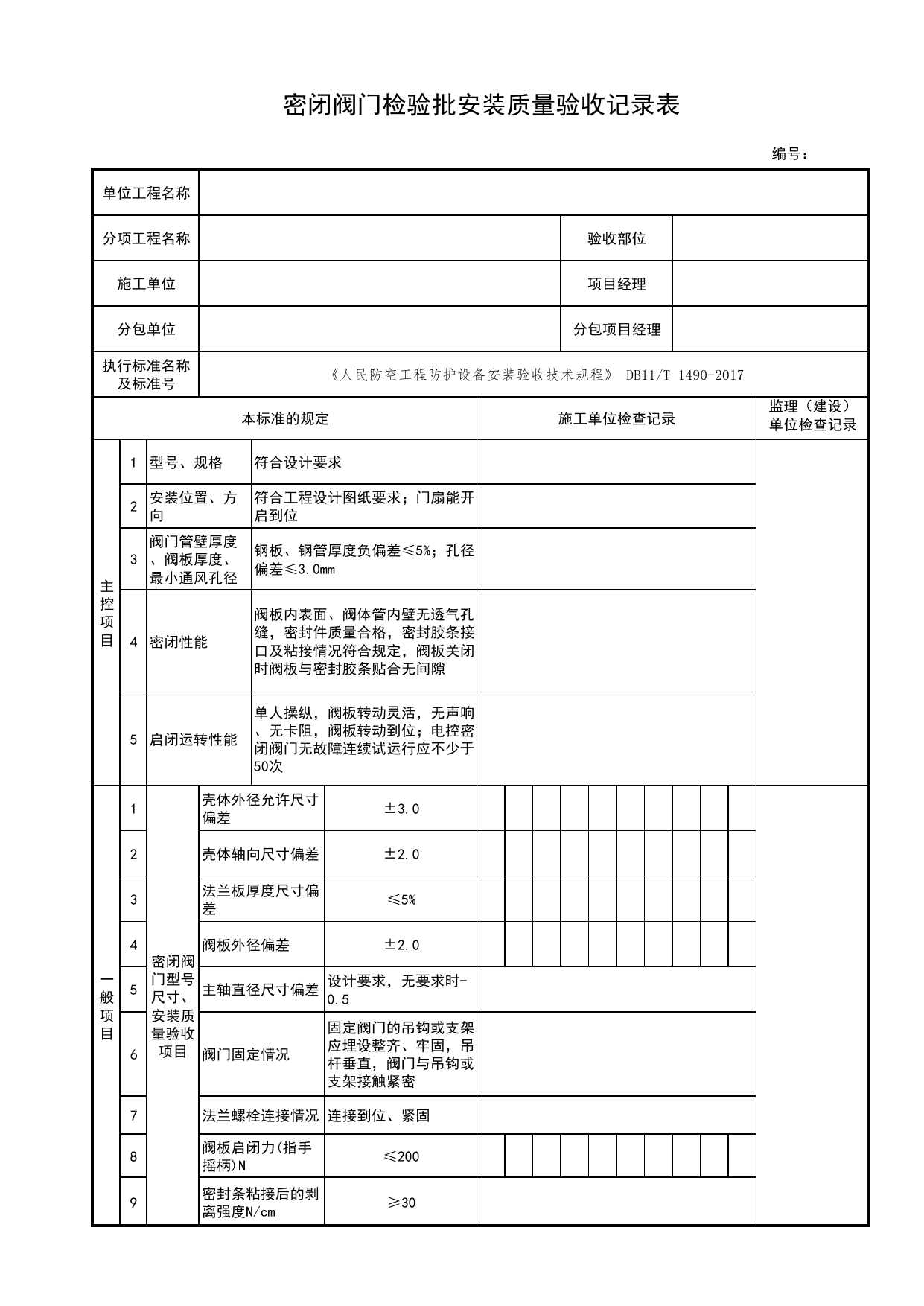

密闭阀门检验批安装质量验收记录表编号：单位工程名称分项工程名称验收部位施工单位项目经理分包单位分包项目经理执行标准名称及标准号《人民防空工程防护设备安装验收技术规程》DB11/T1490-2017本标准的规定施工单位检查记录监理（建设）单位检查记录主控项目1型号、规格符合设计要求2安装位置、方向符合工程设计图纸要求；门扇能开启到位3阀门管壁厚度、阀板厚度、最小通风孔径钢板、钢管厚度负偏差≤5%；孔径偏差≤3.0mm4密闭性能阀板内表面、阀体管内壁无透气孔缝，密封件质量合格，密封胶条接口及粘接情况符合规定，阀板关闭时阀板与密封胶条贴合无间隙5启闭运转性能单人操纵，阀板转动灵活，无声响、无卡阻，阀板转动到位；电控密闭阀门无故障连续试运行应不少于50次一般项目1密闭阀门型号尺寸、安装质量验收项目壳体外径允许尺寸偏差±3.02壳体轴向尺寸偏差±2.03法兰板厚度尺寸偏差≤5%4阀板外径偏差±2.05主轴直径尺寸偏差设计要求，无要求时-0.56阀门固定情况固定阀门的吊钩或支架应埋设整齐、牢固，吊杆垂直，阀门与吊钩或支架接触紧密7法兰螺栓连接情况连接到位、紧固8阀板启闭力(指手摇柄)N≤2009密封条粘接后的剥离强度N/cm≥30编号：本标准的规定施工单位检查记录监理（建设）单位检查记录一般项目10密闭阀门其它验收项目资料项目产品出厂质量相关文件检测报告及相关材料材质报告、外购件合格证齐全11工程安装相关记录进场验收、隐蔽检查等记录齐全12工程相关资料和其它查验资料相关图纸、技术资料、记录齐全13外观项目门扇、门框表面观感平整光滑，油漆均匀、不起泡、不剥离、无流珠，金属件表面无锈蚀14闭锁、铰页零部件表面观感零部件齐全、无损坏、无锈蚀15运动部位保护涂油保护，涂油质量达到相关规定要求16铭牌、开关标志等标识正确、醒目、齐全施工单位检查结果专业工长(施工员)施工班组长项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日
