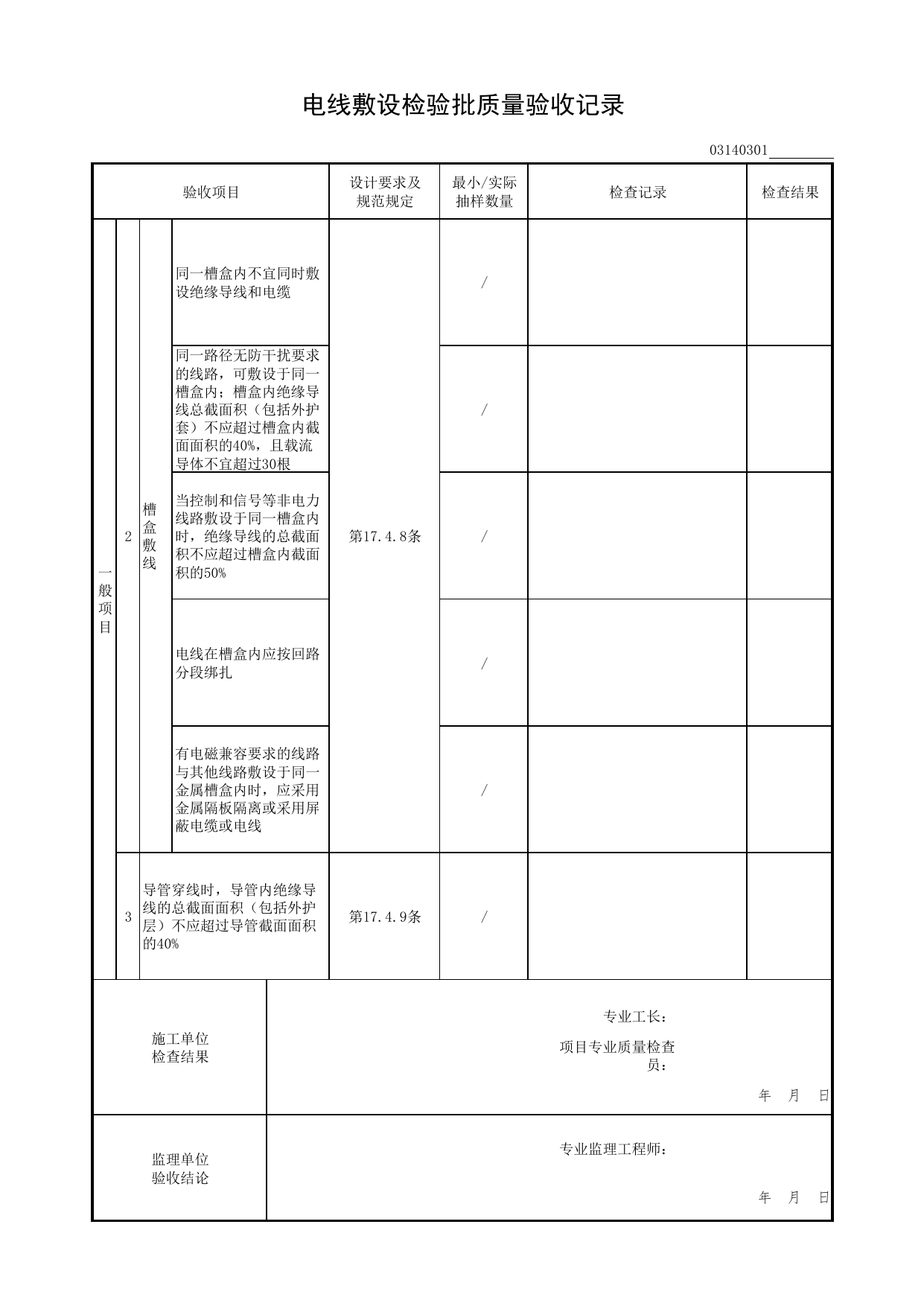

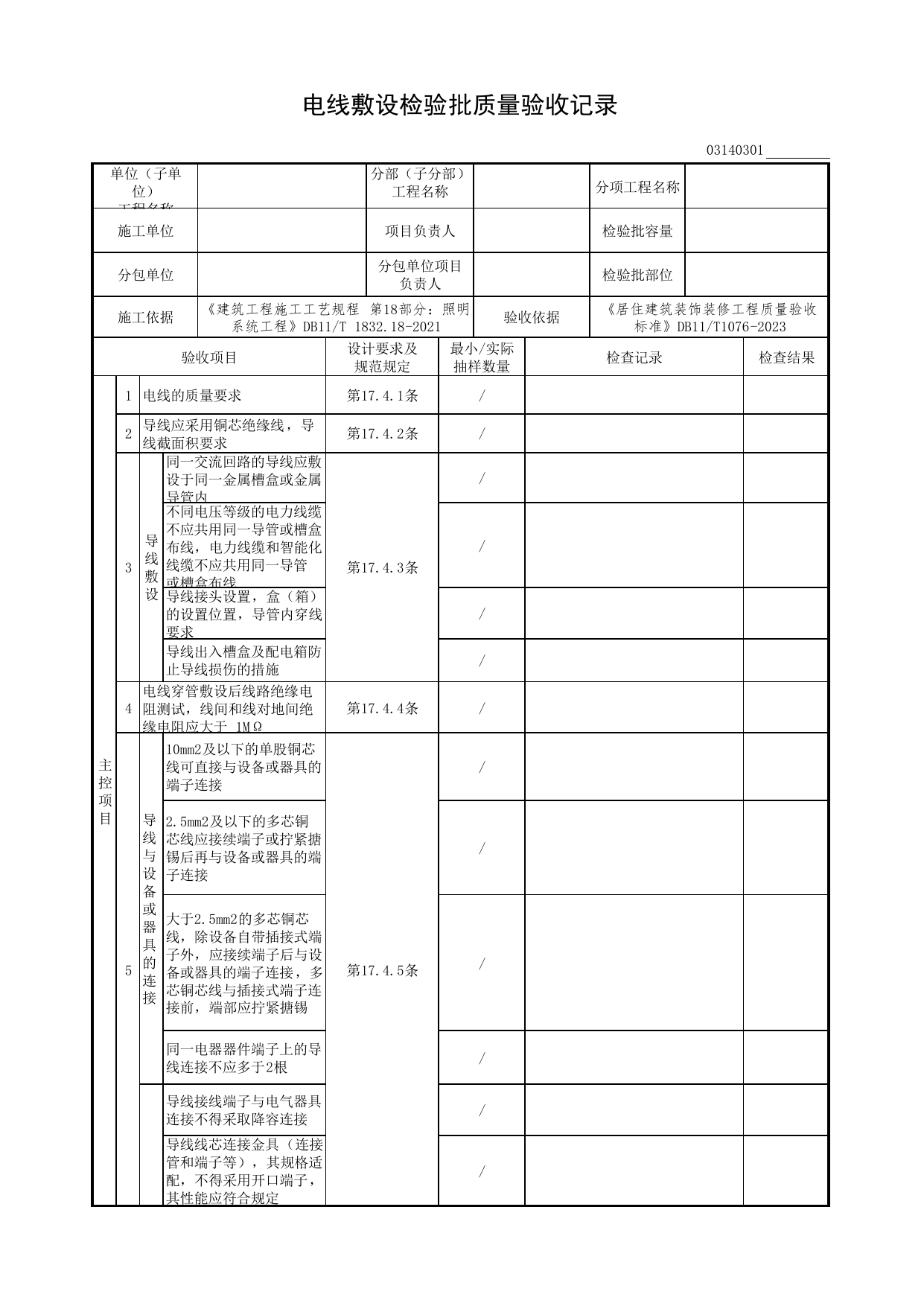

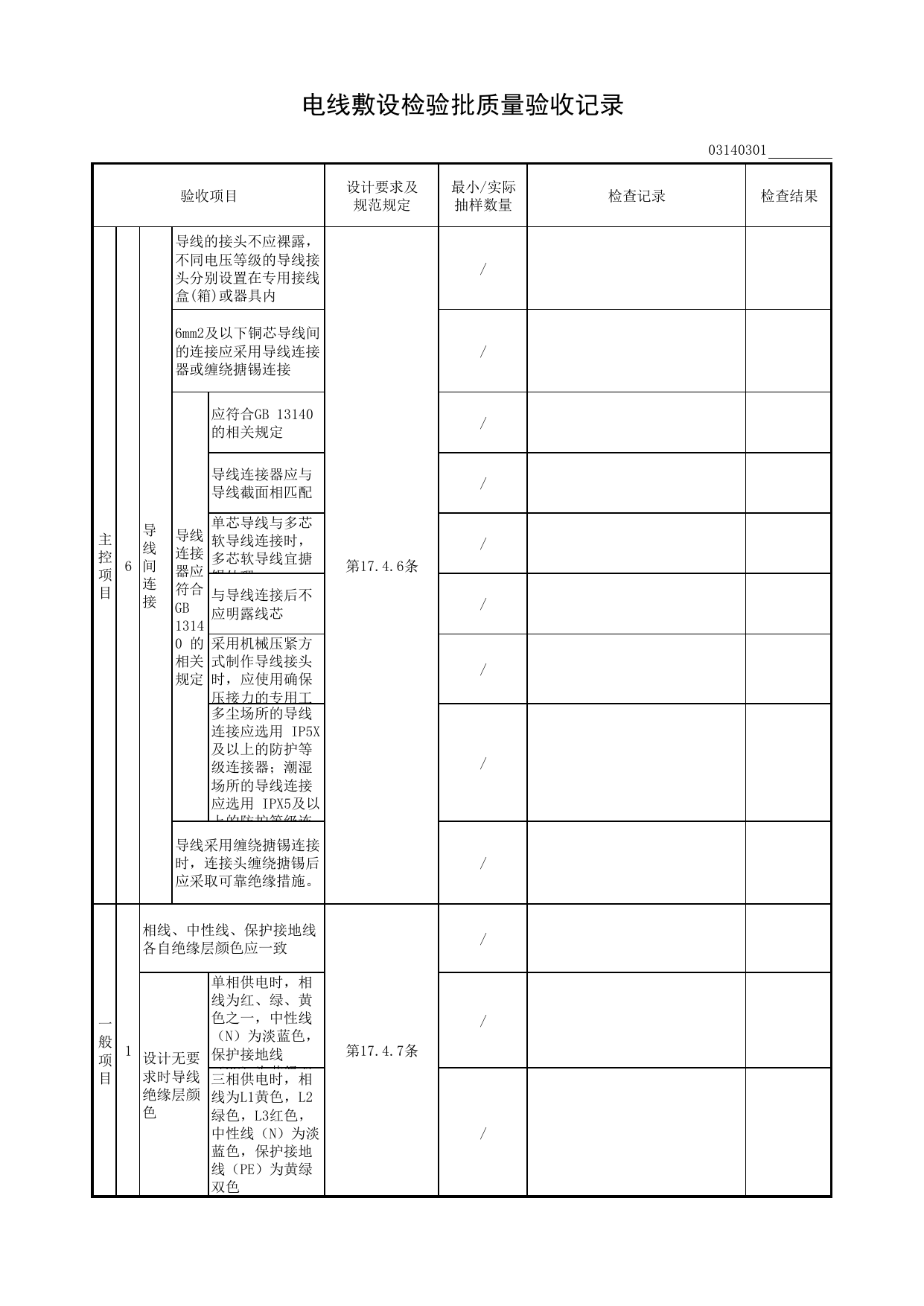

电线敷设检验批质量验收记录03140301单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《建筑工程施工工艺规程第18部分：照明系统工程》DB11/T1832.18-2021验收依据《居住建筑装饰装修工程质量验收标准》DB11/T1076-2023验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1电线的质量要求第17.4.1条/2导线应采用铜芯绝缘线，导线截面积要求第17.4.2条/3导线敷设同一交流回路的导线应敷设于同一金属槽盒或金属导管内第17.4.3条/不同电压等级的电力线缆不应共用同一导管或槽盒布线，电力线缆和智能化线缆不应共用同一导管或槽盒布线/导线接头设置，盒（箱）的设置位置，导管内穿线要求/导线出入槽盒及配电箱防止导线损伤的措施/4电线穿管敷设后线路绝缘电阻测试，线间和线对地间绝缘电阻应大于1MΩ第17.4.4条/5导线与设备或器具的连接10mm2及以下的单股铜芯线可直接与设备或器具的端子连接第17.4.5条/2.5mm2及以下的多芯铜芯线应接续端子或拧紧搪锡后再与设备或器具的端子连接/大于2.5mm2的多芯铜芯线，除设备自带插接式端子外，应接续端子后与设备或器具的端子连接，多芯铜芯线与插接式端子连接前，端部应拧紧搪锡/同一电器器件端子上的导线连接不应多于2根/导线接线端子与电气器具连接不得采取降容连接/导线线芯连接金具（连接管和端子等），其规格适配，不得采用开口端子，其性能应符合规定/电线敷设检验批质量验收记录03140301验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目6导线间连接导线的接头不应裸露，不同电压等级的导线接头分别设置在专用接线盒(箱)或器具内第17.4.6条/6mm2及以下铜芯导线间的连接应采用导线连接器或缠绕搪锡连接/导线连接器应符合GB13140的相关规定应符合GB13140的相关规定/导线连接器应与导线截面相匹配/单芯导线与多芯软导线连接时，多芯软导线宜搪锡处理/与导线连接后不应明露线芯/采用机械压紧方式制作导线接头时，应使用确保压接力的专用工/多尘场所的导线连接应选用IP5X及以上的防护等级连接器；潮湿场所的导线连接应选用IPX5及以上的防护等级连/导线采用缠绕搪锡连接时，连接头缠绕搪锡后应采取可靠绝缘措施。/一般项目1相线、中性线、保护接地线各自绝缘层颜色应一致第17.4.7条/设计无要求时导线绝缘层颜色单相供电时，相线为红、绿、黄色之一，中性线（N）为淡蓝色，保护接地线（PE）为黄绿双/三相供电时，相线为L1黄色，L2绿色，L3红色，中性线（N）为淡蓝色，保护接地线（PE）为黄绿双色/电线敷设检验批质量验收记录03140301验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目2槽盒敷线同一槽盒内不宜同时敷设绝缘导线和电缆第17.4.8条/同一路径无防干扰要求的线路，可敷设于同一槽盒内；槽盒内绝缘导线总截面积（包括外护套）不应超过槽盒内截面面积的40%，且载流导体不宜超过30根/当控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50%/电线在槽盒内应按回路分段绑扎/有电磁兼容要求的线路与其他线路敷设于同一金属槽盒内时，应采用金属隔板隔离或采用屏蔽电缆或电线/3导管穿线时，导管内绝缘导线的总截面面积（包括外护层）不应超过导管截面面积的40%第17.4.9条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
