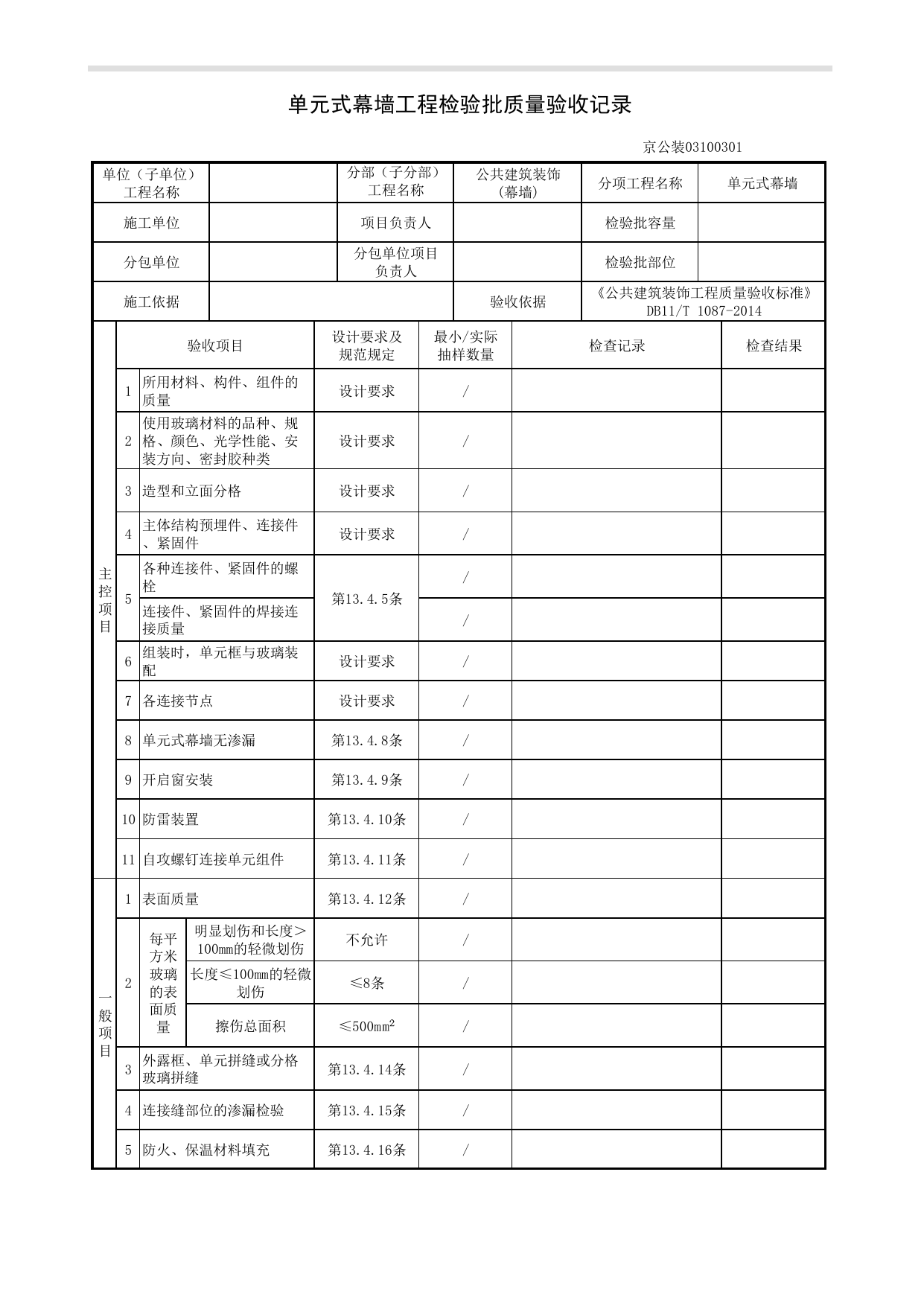

单元式幕墙工程检验批质量验收记录京公装03100301单位（子单位）工程名称分部（子分部）工程名称公共建筑装饰(幕墙)分项工程名称单元式幕墙施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《公共建筑装饰工程质量验收标准》DB11/T1087-2014主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1所用材料、构件、组件的质量设计要求/2使用玻璃材料的品种、规格、颜色、光学性能、安装方向、密封胶种类设计要求/3造型和立面分格设计要求/4主体结构预埋件、连接件、紧固件设计要求/5各种连接件、紧固件的螺栓第13.4.5条/连接件、紧固件的焊接连接质量/6组装时，单元框与玻璃装配设计要求/7各连接节点设计要求/8单元式幕墙无渗漏第13.4.8条/9开启窗安装第13.4.9条/10防雷装置第13.4.10条/11自攻螺钉连接单元组件第13.4.11条/一般项目1表面质量第13.4.12条/2每平方米玻璃的表面质量明显划伤和长度＞100mm的轻微划伤不允许/长度≤100mm的轻微划伤≤8条/擦伤总面积≤500m/3外露框、单元拼缝或分格玻璃拼缝第13.4.14条/4连接缝部位的渗漏检验第13.4.15条/5防火、保温材料填充第13.4.16条/单元式幕墙工程检验批质量验收记录京公装03100301一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果7隐蔽节点的遮封装修第13.4.17条/8连接件安装标高±1.0(可上下调节时±2.0)/连接件两端点平行度≤1.0/距安装轴线水平距离≤1.0/垂直偏差(上、下两端点与垂线偏差)±1.0/两连接件连接点中心水平距离±1.0/两连接件上、下端对角线差≤1.0/相邻三连接件(上下、左右)偏差±1.0/7单元式幕墙安装幕墙垂直度H≤30m8.0/30m＜H≤60m10.0/60m＜H≤90m15.0/90m＜H≤150m20.0/H＞150m25.0/墙面平面度2.0/竖缝直线度2.0/横缝直线度2.0/单元间接缝宽度(与设计值比)2.0/相邻两单元接缝面板高低差1.0/单元对插配合间隙(与设计值比)+1.0，0/单元对插搭接长度1.0/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：H为幕墙高度。
