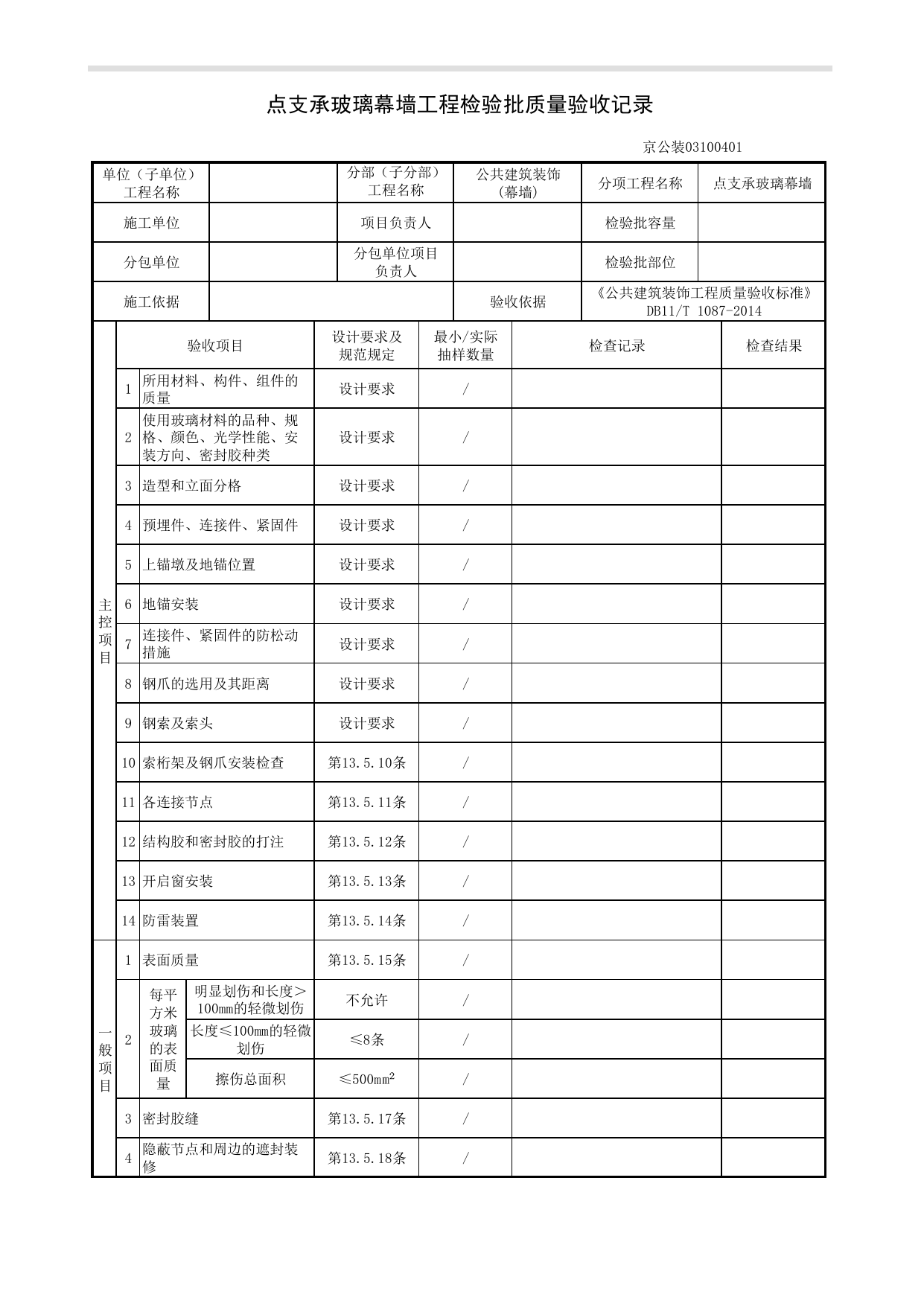

点支承玻璃幕墙工程检验批质量验收记录京公装03100401单位（子单位）工程名称分部（子分部）工程名称公共建筑装饰(幕墙)分项工程名称点支承玻璃幕墙施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《公共建筑装饰工程质量验收标准》DB11/T1087-2014主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1所用材料、构件、组件的质量设计要求/2使用玻璃材料的品种、规格、颜色、光学性能、安装方向、密封胶种类设计要求/3造型和立面分格设计要求/4预埋件、连接件、紧固件设计要求/5上锚墩及地锚位置设计要求/6地锚安装设计要求/7连接件、紧固件的防松动措施设计要求/8钢爪的选用及其距离设计要求/9钢索及索头设计要求/10索桁架及钢爪安装检查第13.5.10条/11各连接节点第13.5.11条/12结构胶和密封胶的打注第13.5.12条/13开启窗安装第13.5.13条/14防雷装置第13.5.14条/一般项目1表面质量第13.5.15条/2每平方米玻璃的表面质量明显划伤和长度＞100mm的轻微划伤不允许/长度≤100mm的轻微划伤≤8条/擦伤总面积≤500m/3密封胶缝第13.5.17条/4隐蔽节点和周边的遮封装修第13.5.18条/点支承玻璃幕墙工程检验批质量验收记录京公装03100401一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果5支承结构安装相邻两竖向构件间距±2.5mm/竖向构件垂直度l/1000或≤5，l为跨度/相邻三竖向构件外表面平面度5mm/相邻两爪座水平间距和竖向距离±1.5mm/相邻两爪座水平高低差1.5mm/爪座水平度2mm/同层高度内爪座高低差间距≤35m5mm/间距＞35m7mm/相邻两爪座垂直间距±2.0mm/单个分格爪座对角线差4mm/爪座端面平面度6.0mm/6玻璃面板安装相邻两玻璃面接缝高低差-1.0mm/上下两玻璃接缝垂直偏差-1.0mm/左右两玻璃接缝水平偏差-1.0mm/玻璃外表面垂直接缝偏差H≤20m3.0mm/H＞20m5.0mm/玻璃外表面水平接缝偏差L≤20m3.0mm/L＞20m5.0mm/玻璃外表面平整度H(L)≤20m4.0mm/H(L)＞20m6.0mm/胶缝宽度(与设计值比)-±1.5mm/7点支承玻璃幕墙安装竖缝及墙面垂直度高度≤30m8.0mm/30m＜高度≤50m10.0mm/平面度2.5mm/接缝直线度2.5mm/接缝宽度2.0mm/接缝高低差1.0mm/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：幕墙钢结构或张拉索杆支承结构的安装、施工、验收应符合国家现行标准《钢结构工程施工规范》GB50755和现行行业标准《索结构技术规程》JGJ257的相关规定。
