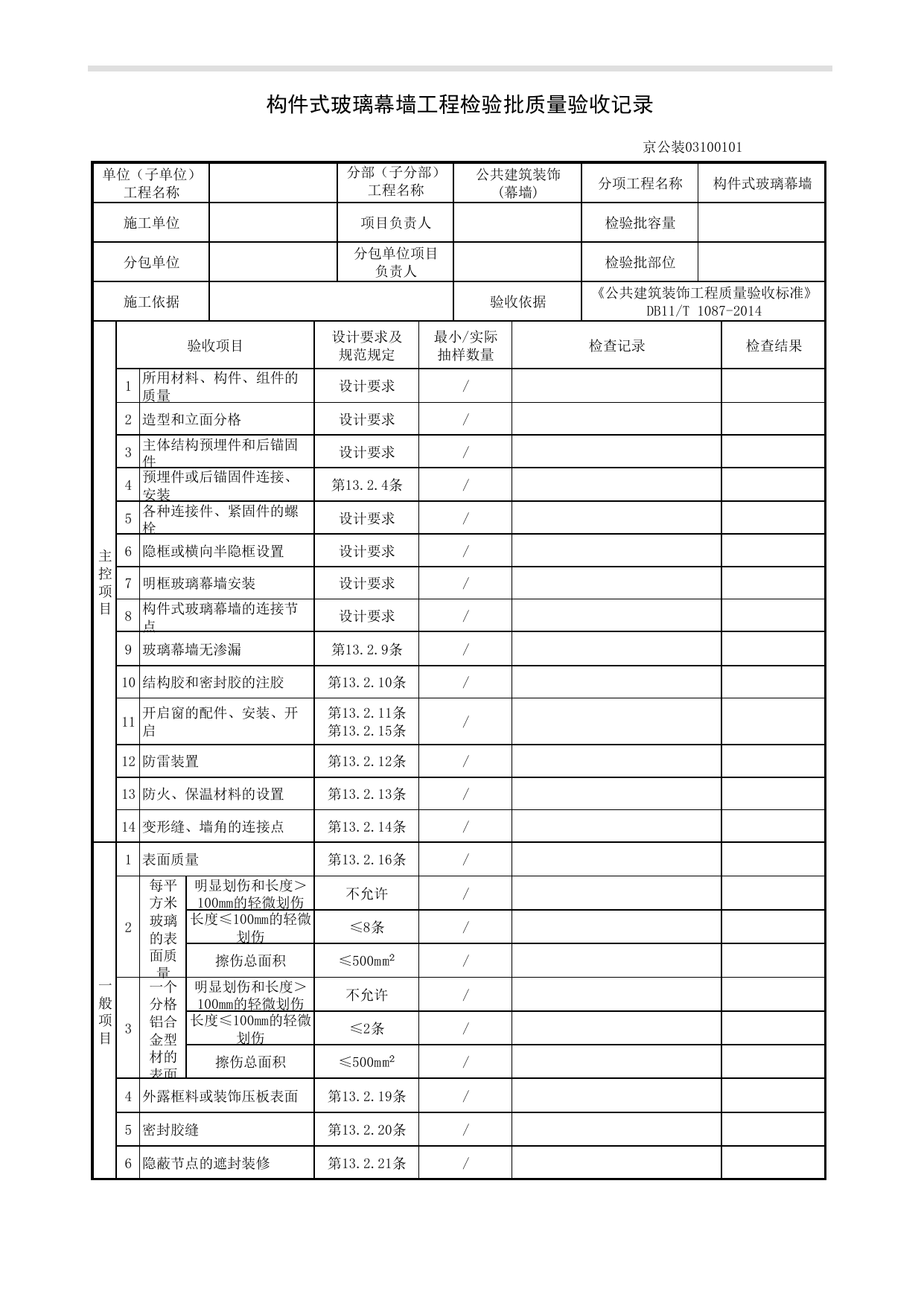

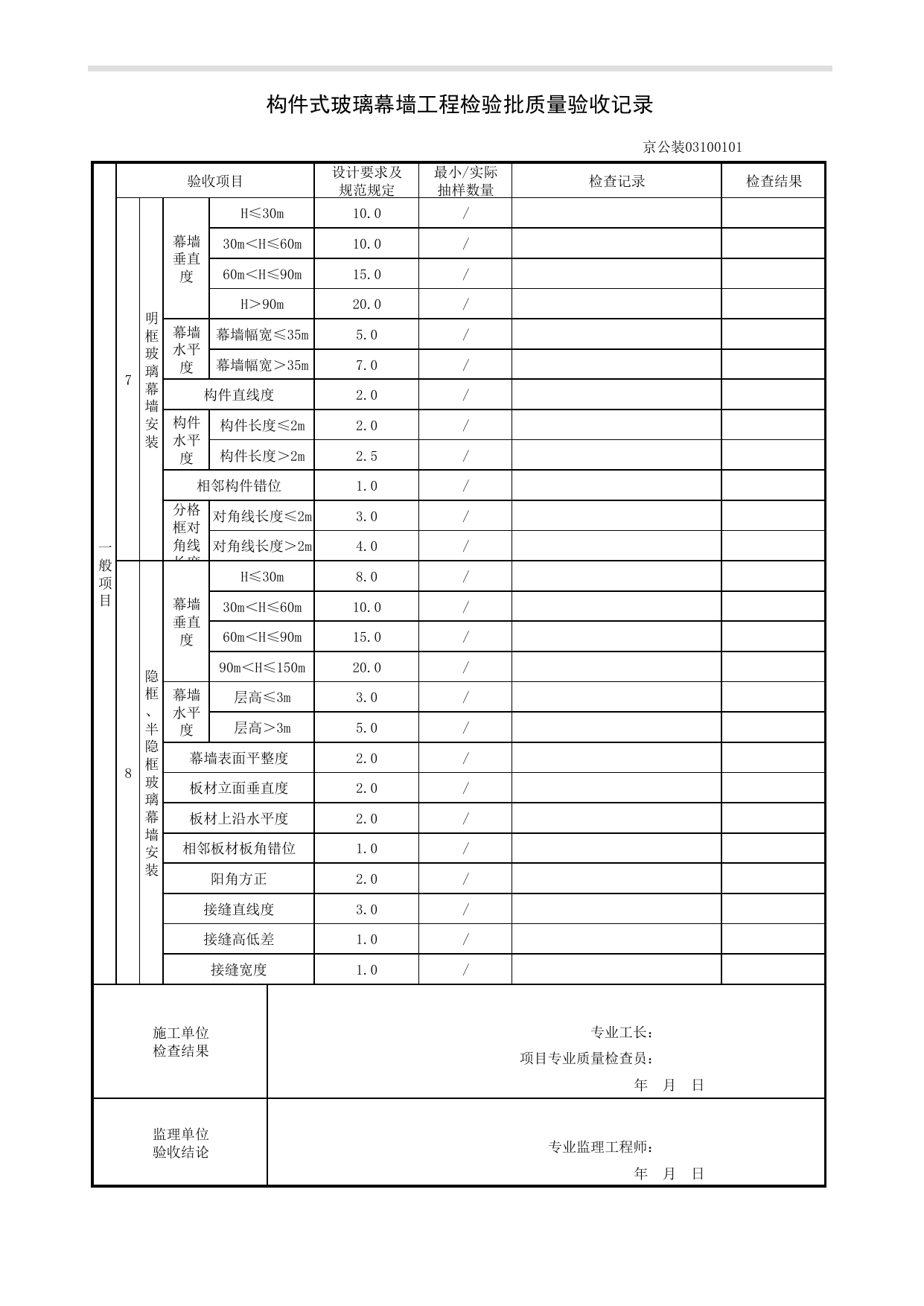

构件式玻璃幕墙工程检验批质量验收记录京公装03100101单位（子单位）工程名称分部（子分部）工程名称公共建筑装饰(幕墙)分项工程名称构件式玻璃幕墙施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《公共建筑装饰工程质量验收标准》DB11/T1087-2014主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1所用材料、构件、组件的质量设计要求/2造型和立面分格设计要求/3主体结构预埋件和后锚固件设计要求/4预埋件或后锚固件连接、安装第13.2.4条/5各种连接件、紧固件的螺栓设计要求/6隐框或横向半隐框设置设计要求/7明框玻璃幕墙安装设计要求/8构件式玻璃幕墙的连接节点设计要求/9玻璃幕墙无渗漏第13.2.9条/10结构胶和密封胶的注胶第13.2.10条/11开启窗的配件、安装、开启第13.2.11条第13.2.15条/12防雷装置第13.2.12条/13防火、保温材料的设置第13.2.13条/14变形缝、墙角的连接点第13.2.14条/一般项目1表面质量第13.2.16条/2每平方米玻璃的表面质量明显划伤和长度＞100mm的轻微划伤不允许/长度≤100mm的轻微划伤≤8条/擦伤总面积≤500m/3一个分格铝合金型材的表面明显划伤和长度＞100mm的轻微划伤不允许/长度≤100mm的轻微划伤≤2条/擦伤总面积≤500m/4外露框料或装饰压板表面第13.2.19条/5密封胶缝第13.2.20条/6隐蔽节点的遮封装修第13.2.21条/构件式玻璃幕墙工程检验批质量验收记录京公装03100101一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果7明框玻璃幕墙安装幕墙垂直度H≤30m10.0/30m＜H≤60m10.0/60m＜H≤90m15.0/H＞90m20.0/幕墙水平度幕墙幅宽≤35m5.0/幕墙幅宽＞35m7.0/构件直线度2.0/构件水平度构件长度≤2m2.0/构件长度＞2m2.5/相邻构件错位1.0/分格框对角线长度对角线长度≤2m3.0/对角线长度＞2m4.0/8隐框、半隐框玻璃幕墙安装幕墙垂直度H≤30m8.0/30m＜H≤60m10.0/60m＜H≤90m15.0/90m＜H≤150m20.0/幕墙水平度层高≤3m3.0/层高＞3m5.0/幕墙表面平整度2.0/板材立面垂直度2.0/板材上沿水平度2.0/相邻板材板角错位1.0/阳角方正2.0/接缝直线度3.0/接缝高低差1.0/接缝宽度1.0/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
