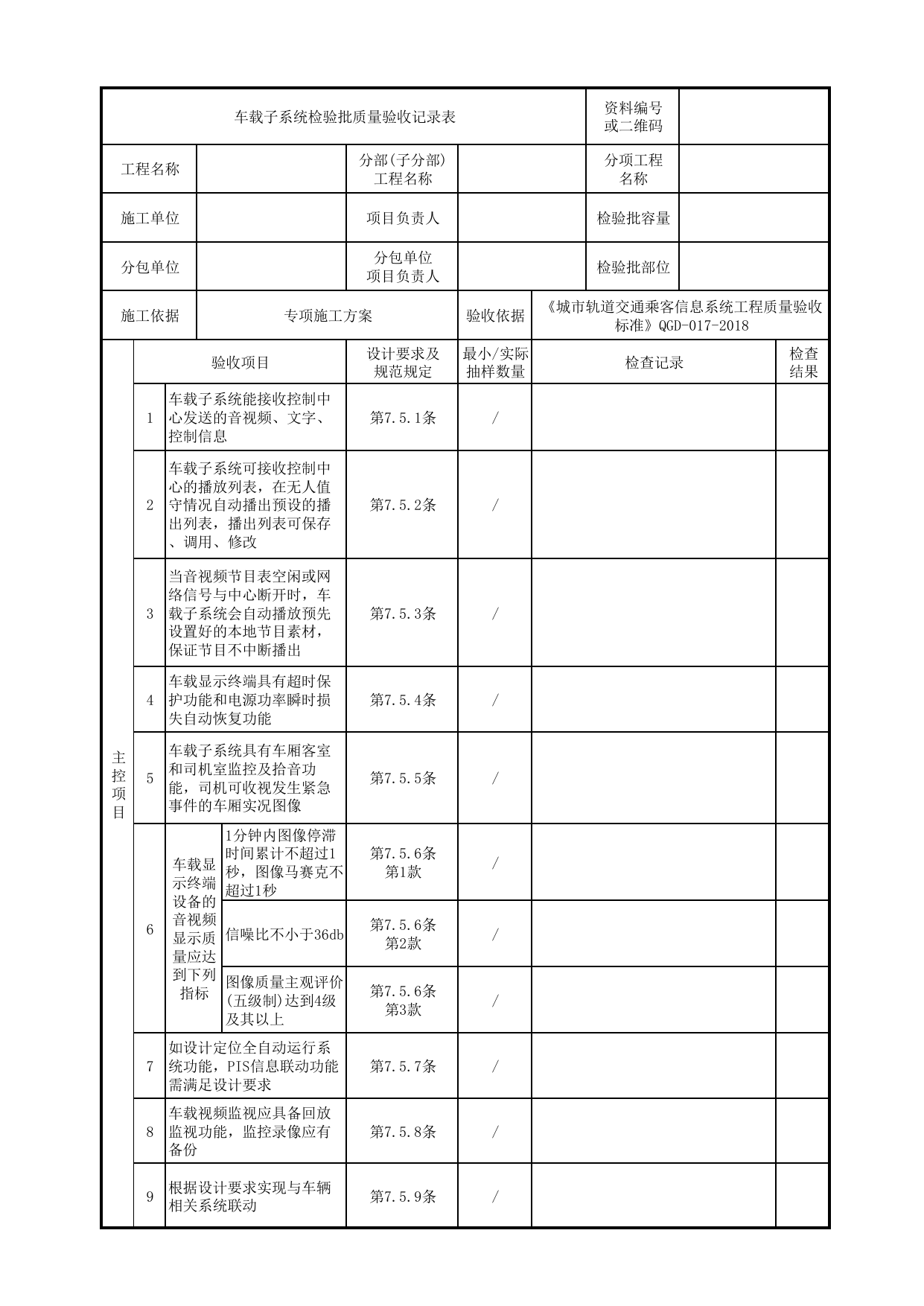

车载子系统检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通乘客信息系统工程质量验收标准》QGD-017-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1车载子系统能接收控制中心发送的音视频、文字、控制信息第7.5.1条/2车载子系统可接收控制中心的播放列表，在无人值守情况自动播出预设的播出列表，播出列表可保存、调用、修改第7.5.2条/3当音视频节目表空闲或网络信号与中心断开时，车载子系统会自动播放预先设置好的本地节目素材，保证节目不中断播出第7.5.3条/4车载显示终端具有超时保护功能和电源功率瞬时损失自动恢复功能第7.5.4条/5车载子系统具有车厢客室和司机室监控及拾音功能，司机可收视发生紧急事件的车厢实况图像第7.5.5条/6车载显示终端设备的音视频显示质量应达到下列指标1分钟内图像停滞时间累计不超过1秒，图像马赛克不超过1秒第7.5.6条第1款/信噪比不小于36db第7.5.6条第2款/图像质量主观评价(五级制)达到4级及其以上第7.5.6条第3款/7如设计定位全自动运行系统功能，PIS信息联动功能需满足设计要求第7.5.7条/8车载视频监视应具备回放监视功能，监控录像应有备份第7.5.8条/9根据设计要求实现与车辆相关系统联动第7.5.9条/车载子系统检验批质量验收记录表资料编号或二维码主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果10如设计定位选用车载交换机(三层)，应具备如下功能支持基于IEEE802.1P的QoS功能第7.5.10条第1款/支持基于IEEE802.1Q的vlan功能第7.5.10条第2款/支持基于IEEE802.1D/W的STP/RSTP功能第7.5.10条第3款/支持基于IEEE802.3ad的链路聚合功能第7.5.10条第4款/具有存储转发技术，交换矩≥28Gbps第7.5.10条第5款/支持静态与动态路由协议、OSPF、VRRP第7.5.10条第6款/支持CLI，WEB，基于SNMP的网管软件第7.5.10条第7款/支持NTP时钟协议第7.5.10条第8款/支持组播功能IGMP、PIM-DM第7.5.10条第9款/环网自愈时间不大于50ms第7.5.10条第10款/11如设计定位选用车载交换机(二层)，应具备如下功能支持基于IEEE802.1P的QoS功能第7.5.11条第1款/支持基于IEEE802.1Q的vlan功能第7.5.11条第2款/支持基于IEEE802.1D/W的STP/RSTP功能第7.5.11条第3款/支持CLI，WEB，基于SNMP的网管软件第7.5.11条第4款/支持组播功能IGMPsnooping协议第7.5.11条第6款/环网自愈时间不大于50ms第7.5.11条第7款/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
