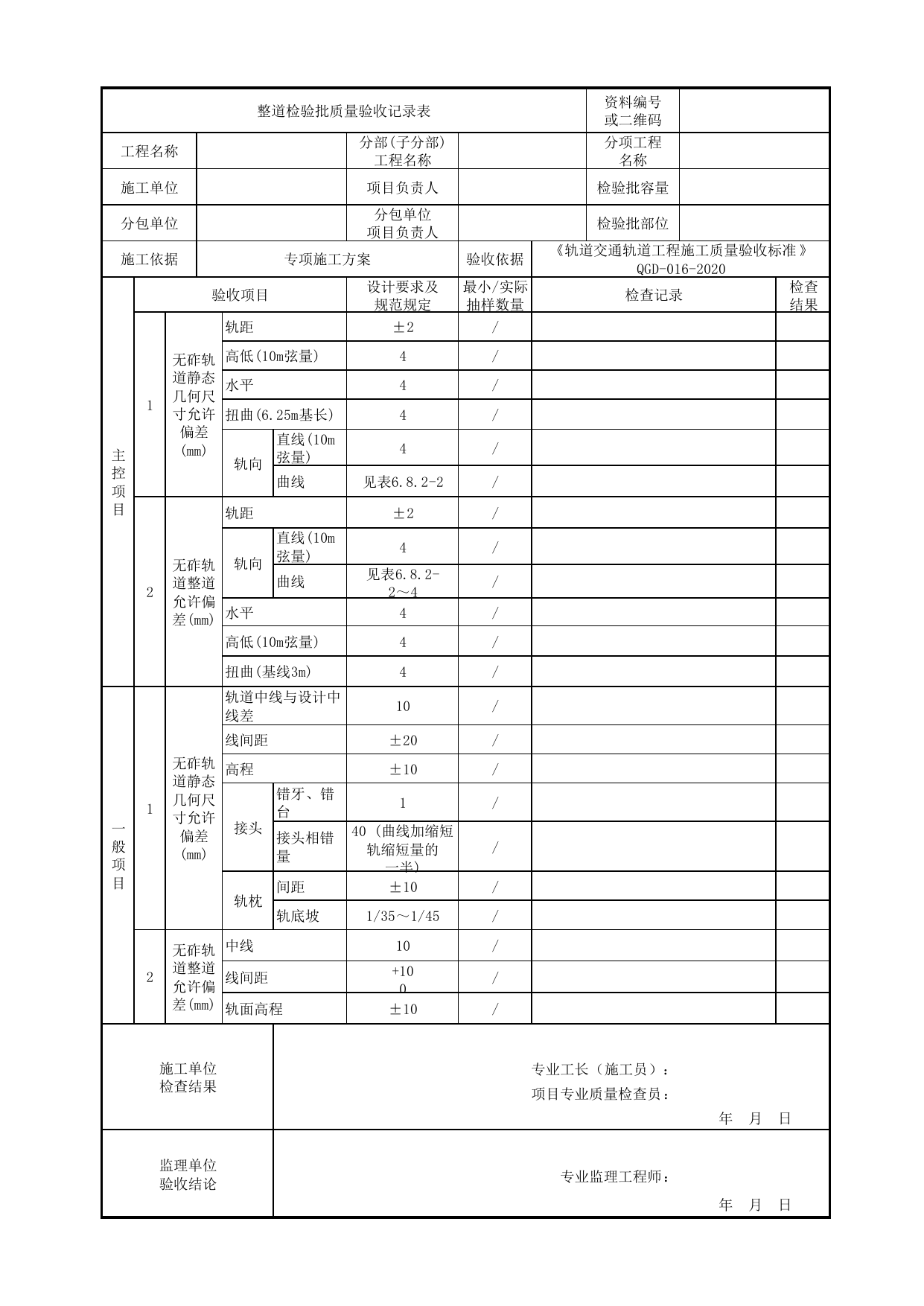

整道检验批质量验收记录表资料编号或二维码工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《轨道交通轨道工程施工质量验收标准》QGD-016-2020主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1无砟轨道静态几何尺寸允许偏差(mm)轨距±2/高低(10m弦量)4/水平4/扭曲(6.25m基长)4/轨向直线(10m弦量)4/曲线见表6.8.2-2/2无砟轨道整道允许偏差(mm)轨距±2/轨向直线(10m弦量)4/曲线见表6.8.2-2～4/水平4/高低(10m弦量)4/扭曲(基线3m)4/一般项目1无砟轨道静态几何尺寸允许偏差(mm)轨道中线与设计中线差10/线间距±20/高程±10/接头错牙、错台1/接头相错量40(曲线加缩短轨缩短量的一半)/轨枕间距±10/轨底坡1/35～1/45/2无砟轨道整道允许偏差(mm)中线10/线间距+100/轨面高程±10/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
