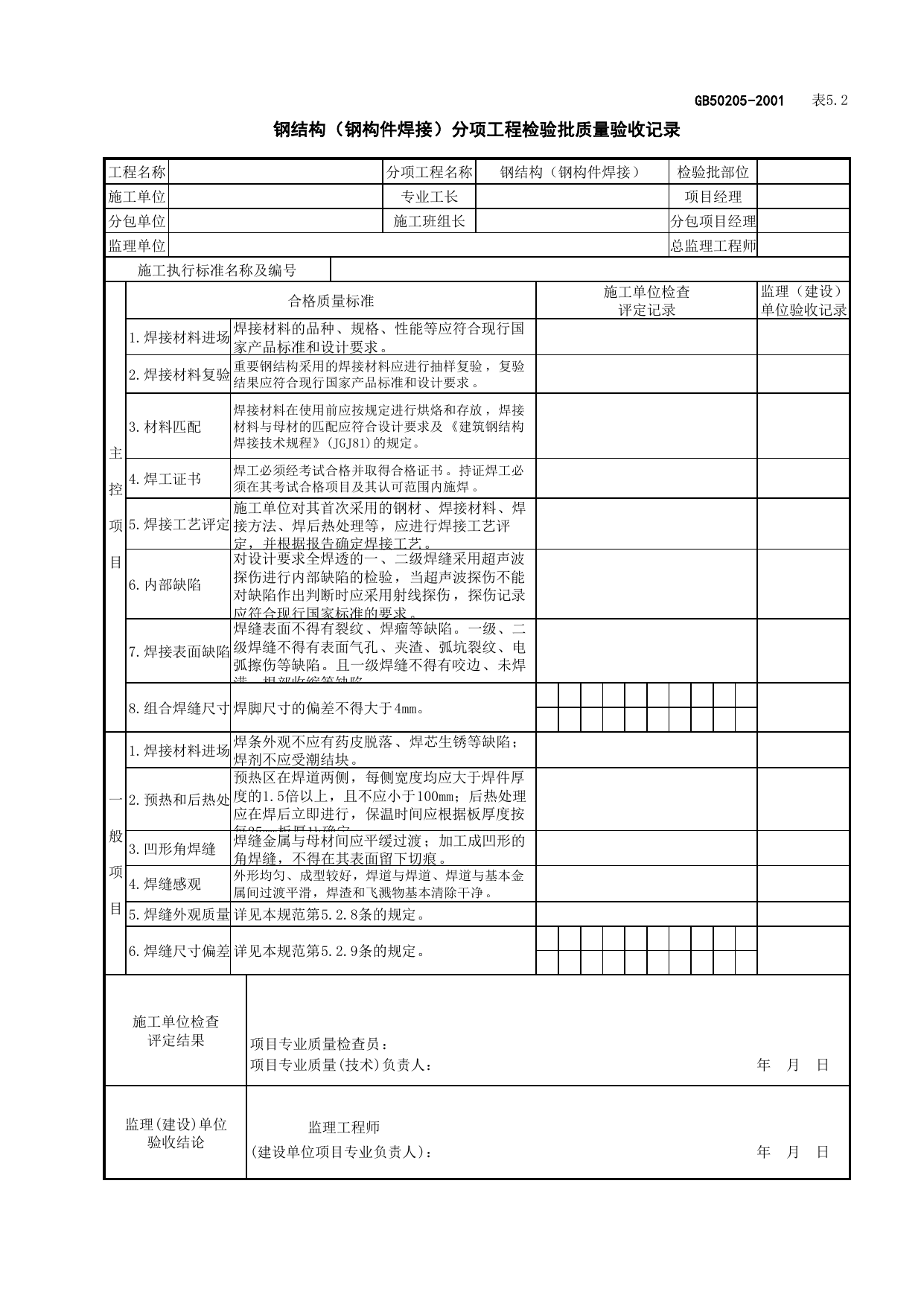

GB50205-2001表5.2钢结构（钢构件焊接）分项工程检验批质量验收记录工程名称分项工程名称钢结构（钢构件焊接）检验批部位施工单位专业工长项目经理分包单位施工班组长分包项目经理监理单位总监理工程师施工执行标准名称及编号主控项目合格质量标准施工单位检查评定记录监理（建设）单位验收记录1.焊接材料进场焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。2.焊接材料复验重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。3.材料匹配焊接材料在使用前应按规定进行烘烙和存放，焊接材料与母材的匹配应符合设计要求及《建筑钢结构焊接技术规程》(JGJ81)的规定。4.焊工证书焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。5.焊接工艺评定施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并根据报告确定焊接工艺。6.内部缺陷对设计要求全焊透的一、二级焊缝采用超声波探伤进行内部缺陷的检验，当超声波探伤不能对缺陷作出判断时应采用射线探伤，探伤记录应符合现行国家标准的要求。7.焊接表面缺陷焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。8.组合焊缝尺寸焊脚尺寸的偏差不得大于4mm。一般项目1.焊接材料进场焊条外观不应有药皮脱落、焊芯生锈等缺陷；焊剂不应受潮结块。2.预热和后热处预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍以上，且不应小于100mm；后热处理应在焊后立即进行，保温时间应根据板厚度按每25mm板厚1h确定。3.凹形角焊缝焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝，不得在其表面留下切痕。4.焊缝感观外形均匀、成型较好，焊道与焊道、焊道与基本金属间过渡平滑，焊渣和飞溅物基本清除干净。5.焊缝外观质量详见本规范第5.2.8条的规定。6.焊缝尺寸偏差详见本规范第5.2.9条的规定。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业负责人)：年月日
