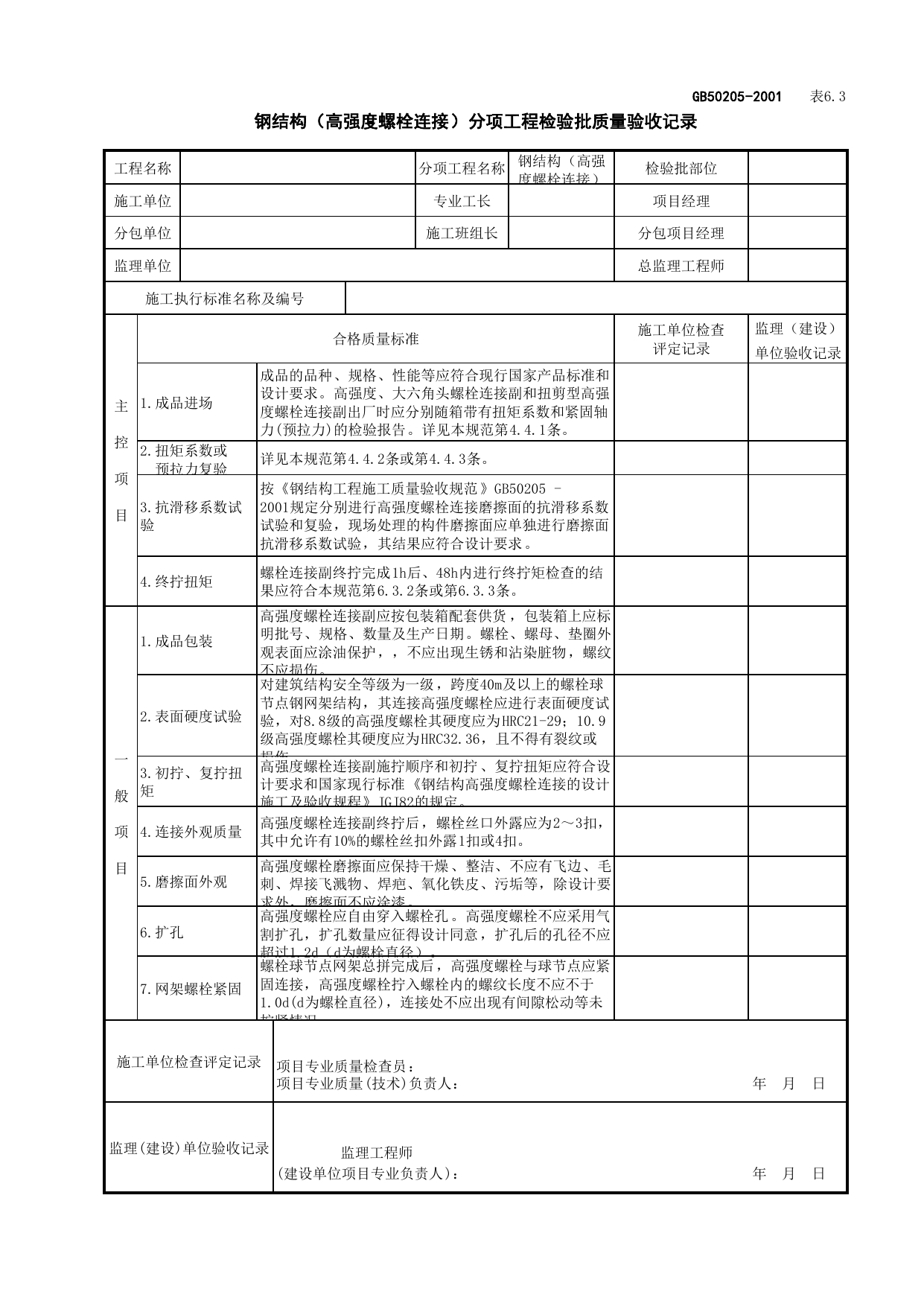

GB50205-2001表6.3钢结构（高强度螺栓连接）分项工程检验批质量验收记录工程名称分项工程名称钢结构（高强度螺栓连接）检验批部位施工单位专业工长项目经理分包单位施工班组长分包项目经理监理单位总监理工程师施工执行标准名称及编号主控项目合格质量标准施工单位检查评定记录监理（建设）单位验收记录1.成品进场成品的品种、规格、性能等应符合现行国家产品标准和设计要求。高强度、大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。详见本规范第4.4.1条。2.扭矩系数或预拉力复验详见本规范第4.4.2条或第4.4.3条。3.抗滑移系数试验按《钢结构工程施工质量验收规范》GB50205-2001规定分别进行高强度螺栓连接磨擦面的抗滑移系数试验和复验，现场处理的构件磨擦面应单独进行磨擦面抗滑移系数试验，其结果应符合设计要求。4.终拧扭矩螺栓连接副终拧完成1h后、48h内进行终拧矩检查的结果应符合本规范第6.3.2条或第6.3.3条。一般项目1.成品包装高强度螺栓连接副应按包装箱配套供货，包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面应涂油保护，，不应出现生锈和沾染脏物，螺纹不应损伤。2.表面硬度试验对建筑结构安全等级为一级，跨度40m及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验，对8.8级的高强度螺栓其硬度应为HRC21-29；10.9级高强度螺栓其硬度应为HRC32.36，且不得有裂纹或损伤。3.初拧、复拧扭矩高强度螺栓连接副施拧顺序和初拧、复拧扭矩应符合设计要求和国家现行标准《钢结构高强度螺栓连接的设计施工及验收规程》JGJ82的规定。4.连接外观质量高强度螺栓连接副终拧后，螺栓丝口外露应为2～3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。5.磨擦面外观高强度螺栓磨擦面应保持干燥、整洁、不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，除设计要求外，磨擦面不应涂漆。6.扩孔高强度螺栓应自由穿入螺栓孔。高强度螺栓不应采用气割扩孔，扩孔数量应征得设计同意，扩孔后的孔径不应超过1.2d（d为螺栓直径）。7.网架螺栓紧固螺栓球节点网架总拼完成后，高强度螺栓与球节点应紧固连接，高强度螺栓拧入螺栓内的螺纹长度不应不于1.0d(d为螺栓直径)，连接处不应出现有间隙松动等未拧紧情况。施工单位检查评定记录项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收记录监理工程师(建设单位项目专业负责人)：年月日
