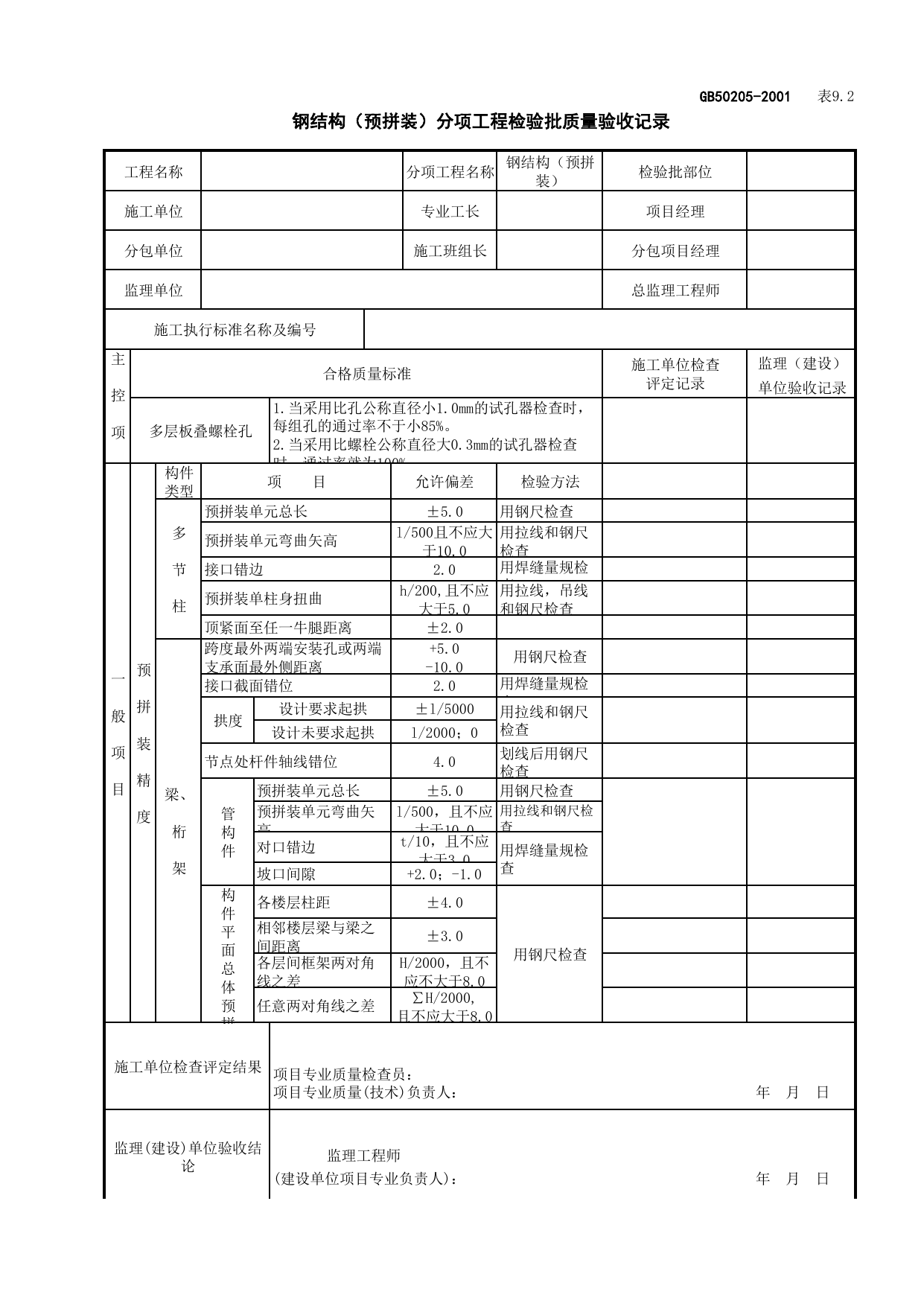

GB50205-2001表9.2钢结构（预拼装）分项工程检验批质量验收记录工程名称分项工程名称钢结构（预拼装）检验批部位施工单位专业工长项目经理分包单位施工班组长分包项目经理监理单位总监理工程师施工执行标准名称及编号主控项目合格质量标准施工单位检查评定记录监理（建设）单位验收记录多层板叠螺栓孔1.当采用比孔公称直径小1.0mm的试孔器检查时，每组孔的通过率不于小85%。2.当采用比螺栓公称直径大0.3mm的试孔器检查时，通过率就为100%。一般项目预拼装精度构件类型项目允许偏差检验方法多节柱预拼装单元总长±5.0用钢尺检查预拼装单元弯曲矢高l/500且不应大于10.0用拉线和钢尺检查接口错边2.0用焊缝量规检查预拼装单柱身扭曲h/200,且不应大于5.0用拉线，吊线和钢尺检查顶紧面至任一牛腿距离±2.0梁、桁架跨度最外两端安装孔或两端支承面最外侧距离+5.0-10.0用钢尺检查接口截面错位2.0用焊缝量规检查拱度设计要求起拱±l/5000用拉线和钢尺检查设计未要求起拱l/2000；0节点处杆件轴线错位4.0划线后用钢尺检查管构件预拼装单元总长±5.0用钢尺检查预拼装单元弯曲矢高l/500，且不应大于10.0用拉线和钢尺检查对口错边t/10，且不应大于3.0用焊缝量规检查坡口间隙+2.0；-1.0构件平面总体预拼各楼层柱距±4.0用钢尺检查相邻楼层梁与梁之间距离±3.0各层间框架两对角线之差H/2000，且不应不大于8.0任意两对角线之差∑H/2000,且不应大于8.0施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业负责人)：年月日
