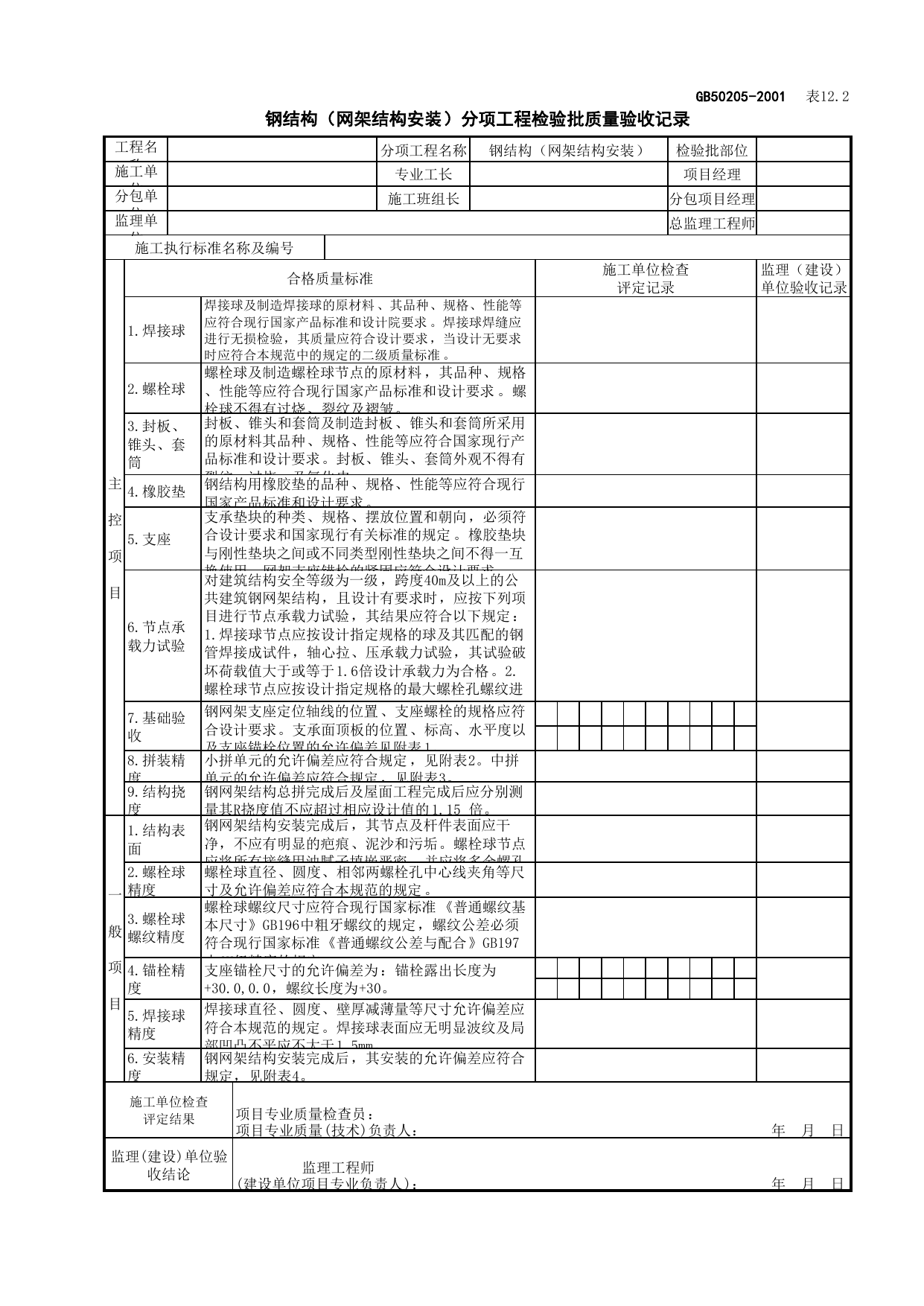

GB50205-2001表12.2钢结构（网架结构安装）分项工程检验批质量验收记录工程名称分项工程名称钢结构（网架结构安装）检验批部位施工单位专业工长项目经理分包单位施工班组长分包项目经理监理单位总监理工程师施工执行标准名称及编号主控项目合格质量标准施工单位检查评定记录监理（建设）单位验收记录1.焊接球焊接球及制造焊接球的原材料、其品种、规格、性能等应符合现行国家产品标准和设计院要求。焊接球焊缝应进行无损检验，其质量应符合设计要求，当设计无要求时应符合本规范中的规定的二级质量标准。2.螺栓球螺栓球及制造螺栓球节点的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。螺栓球不得有过烧、裂纹及褶皱。3.封板、锥头、套筒封板、锥头和套筒及制造封板、锥头和套筒所采用的原材料其品种、规格、性能等应符合国家现行产品标准和设计要求。封板、锥头、套筒外观不得有裂纹、过烧、及氧化皮。4.橡胶垫钢结构用橡胶垫的品种、规格、性能等应符合现行国家产品标准和设计要求。5.支座支承垫块的种类、规格、摆放位置和朝向，必须符合设计要求和国家现行有关标准的规定。橡胶垫块与刚性垫块之间或不同类型刚性垫块之间不得一互换使用。网架支座锚栓的紧固应符合设计要求。6.节点承载力试验对建筑结构安全等级为一级，跨度40m及以上的公共建筑钢网架结构，且设计有要求时，应按下列项目进行节点承载力试验，其结果应符合以下规定：1.焊接球节点应按设计指定规格的球及其匹配的钢管焊接成试件，轴心拉、压承载力试验，其试验破坏荷载值大于或等于1.6倍设计承载力为合格。2.螺栓球节点应按设计指定规格的最大螺栓孔螺纹进行抗拉强度保证荷载试验，当达到螺栓的设计承载7.基础验收钢网架支座定位轴线的位置、支座螺栓的规格应符合设计要求。支承面顶板的位置、标高、水平度以及支座锚栓位置的允许偏差见附表1。8.拼装精度小拼单元的允许偏差应符合规定，见附表2。中拼单元的允许偏差应符合规定，见附表3。9.结构挠度钢网架结构总拼完成后及屋面工程完成后应分别测量其R挠度值不应超过相应设计值的1.15倍。一般项目1.结构表面钢网架结构安装完成后，其节点及杆件表面应干净，不应有明显的疤痕、泥沙和污垢。螺栓球节点应将所有接缝用油腻子填嵌严密，并应将多余螺孔2.螺栓球精度螺栓球直径、圆度、相邻两螺栓孔中心线夹角等尺寸及允许偏差应符合本规范的规定。3.螺栓球螺纹精度螺栓球螺纹尺寸应符合现行国家标准《普通螺纹基本尺寸》GB196中粗牙螺纹的规定，螺纹公差必须符合现行国家标准《普通螺纹公差与配合》GB197中6H级精度的规定。4.锚栓精度支座锚栓尺寸的允许偏差为：锚栓露出长度为+30.0,0.0，螺纹长度为+30。5.焊接球精度焊接球直径、圆度、壁厚减薄量等尺寸允许偏差应符合本规范的规定。焊接球表面应无明显波纹及局部凹凸不平应不大于1.5mm。6.安装精度钢网架结构安装完成后，其安装的允许偏差应符合规定，见附表4。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业负责人)：年月日
