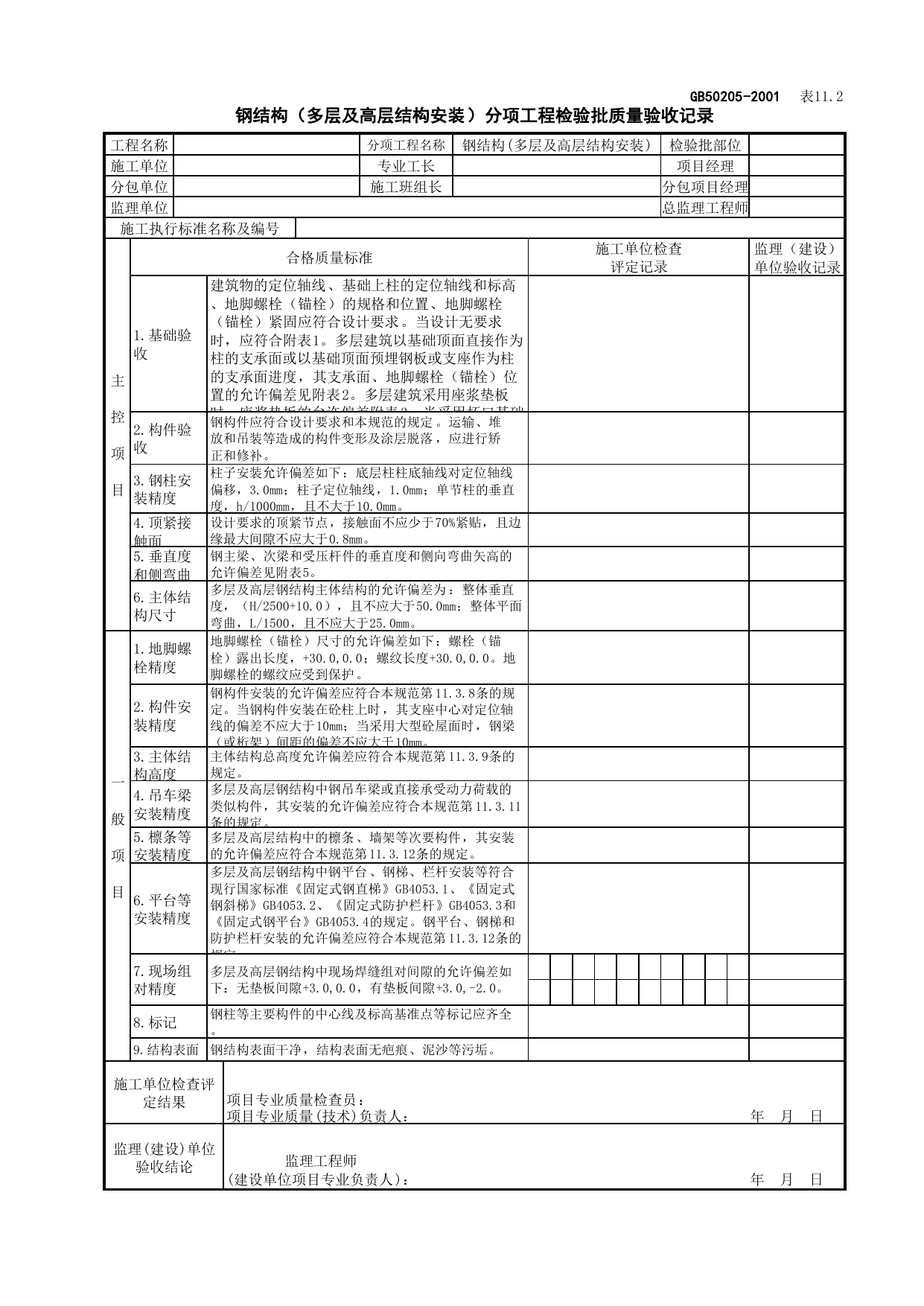

GB50205-2001表11.2钢结构（多层及高层结构安装）分项工程检验批质量验收记录工程名称分项工程名称钢结构(多层及高层结构安装)检验批部位施工单位专业工长项目经理分包单位施工班组长分包项目经理监理单位总监理工程师施工执行标准名称及编号主控项目合格质量标准施工单位检查评定记录监理（建设）单位验收记录1.基础验收建筑物的定位轴线、基础上柱的定位轴线和标高、地脚螺栓（锚栓）的规格和位置、地脚螺栓（锚栓）紧固应符合设计要求。当设计无要求时，应符合附表1。多层建筑以基础顶面直接作为柱的支承面或以基础顶面预埋钢板或支座作为柱的支承面进度，其支承面、地脚螺栓（锚栓）位置的允许偏差见附表2。多层建筑采用座浆垫板时，座浆垫板的允许偏差附表3。当采用杯口基础2.构件验收钢构件应符合设计要求和本规范的规定。运输、堆放和吊装等造成的构件变形及涂层脱落，应进行矫正和修补。3.钢柱安装精度柱子安装允许偏差如下：底层柱柱底轴线对定位轴线偏移，3.0mm；柱子定位轴线，1.0mm；单节柱的垂直度，h/1000mm，且不大于10.0mm。4.顶紧接触面设计要求的顶紧节点，接触面不应少于70%紧贴，且边缘最大间隙不应大于0.8mm。5.垂直度和侧弯曲钢主梁、次梁和受压杆件的垂直度和侧向弯曲矢高的允许偏差见附表5。6.主体结构尺寸多层及高层钢结构主体结构的允许偏差为：整体垂直度，（H/2500+10.0），且不应大于50.0mm；整体平面弯曲，L/1500，且不应大于25.0mm。一般项目1.地脚螺栓精度地脚螺栓（锚栓）尺寸的允许偏差如下：螺栓（锚栓）露出长度，+30.0,0.0；螺纹长度+30.0,0.0。地脚螺栓的螺纹应受到保护。2.构件安装精度钢构件安装的允许偏差应符合本规范第11.3.8条的规定。当钢构件安装在砼柱上时，其支座中心对定位轴线的偏差不应大于10mm；当采用大型砼屋面时，钢梁（或桁架）间距的偏差不应大于10mm。3.主体结构高度主体结构总高度允许偏差应符合本规范第11.3.9条的规定。4.吊车梁安装精度多层及高层钢结构中钢吊车梁或直接承受动力荷载的类似构件，其安装的允许偏差应符合本规范第11.3.11条的规定。5.檩条等安装精度多层及高层结构中的檩条、墙架等次要构件，其安装的允许偏差应符合本规范第11.3.12条的规定。6.平台等安装精度多层及高层钢结构中钢平台、钢梯、栏杆安装等符合现行国家标准《固定式钢直梯》GB4053.1、《固定式钢斜梯》GB4053.2、《固定式防护栏杆》GB4053.3和《固定式钢平台》GB4053.4的规定。钢平台、钢梯和防护栏杆安装的允许偏差应符合本规范第11.3.12条的规定。7.现场组对精度多层及高层钢结构中现场焊缝组对间隙的允许偏差如下：无垫板间隙+3.0,0.0，有垫板间隙+3.0,-2.0。8.标记钢柱等主要构件的中心线及标高基准点等标记应齐全。9.结构表面钢结构表面干净，结构表面无疤痕、泥沙等污垢。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业负责人)：年月日
