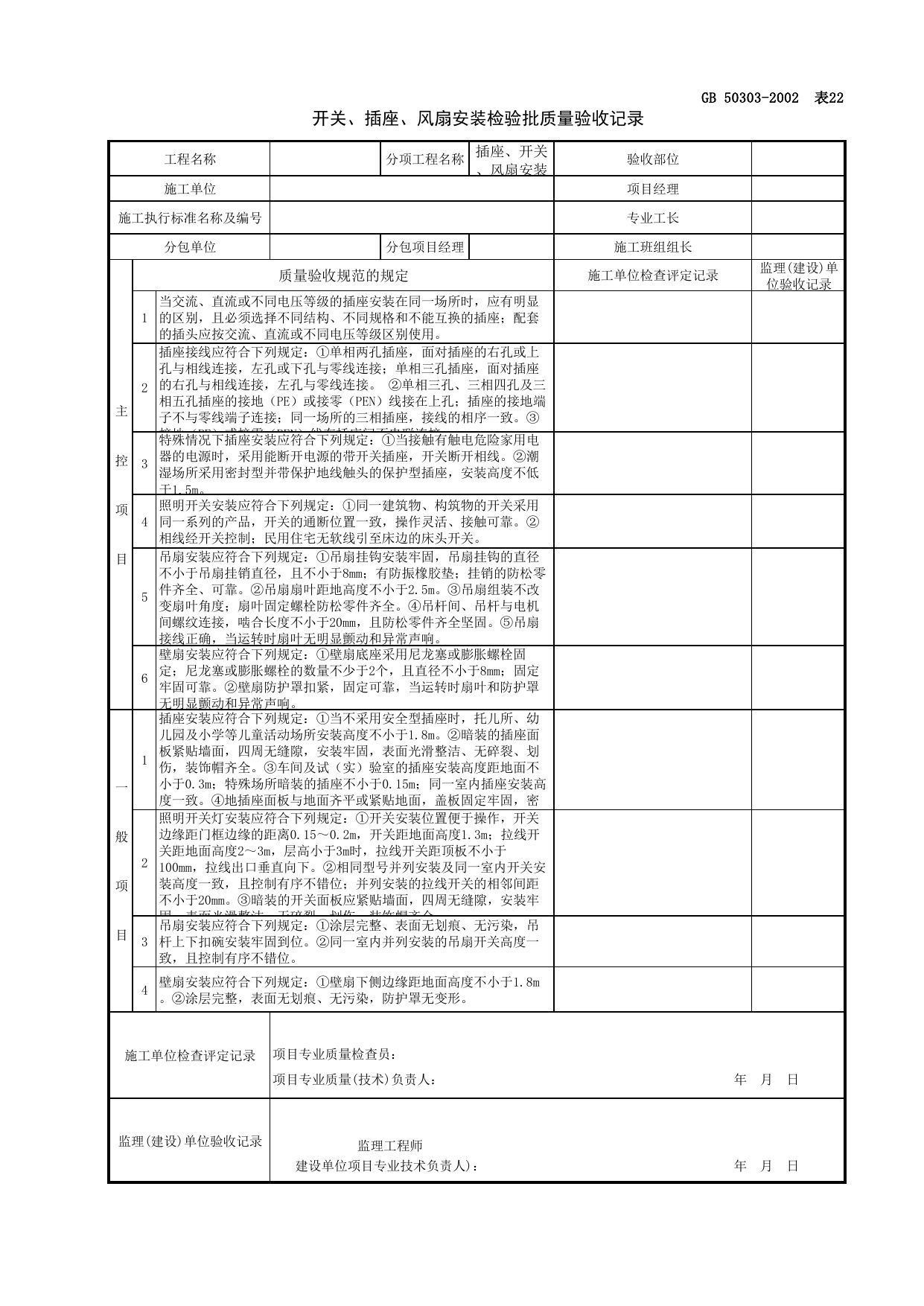

GB50303-2002表22开关、插座、风扇安装检验批质量验收记录工程名称分项工程名称插座、开关、风扇安装验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组组长主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。2插座接线应符合下列规定：①单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。②单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔；插座的接地端子不与零线端子连接；同一场所的三相插座，接线的相序一致。③接地（PE）或接零（PEN）线在插座间不串联连接。3特殊情况下插座安装应符合下列规定：①当接触有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。②潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。4照明开关安装应符合下列规定：①同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠。②相线经开关控制；民用住宅无软线引至床边的床头开关。5吊扇安装应符合下列规定：①吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠。②吊扇扇叶距地高度不小于2.5m。③吊扇组装不改变扇叶角度；扇叶固定螺栓防松零件齐全。④吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全坚固。⑤吊扇接线正确，当运转时扇叶无明显颤动和异常声响。6壁扇安装应符合下列规定：①壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm；固定牢固可靠。②壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。一般项目1插座安装应符合下列规定：①当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m。②暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。③车间及试（实）验室的插座安装高度距地面不小于0.3m；特殊场所暗装的插座不小于0.15m；同一室内插座安装高度一致。④地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。2照明开关灯安装应符合下列规定：①开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.2m，开关距地面高度1.3m；拉线开关距地面高度2～3m，层高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下。②相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位；并列安装的拉线开关的相邻间距不小于20mm。③暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤、装饰帽齐全。3吊扇安装应符合下列规定：①涂层完整、表面无划痕、无污染，吊杆上下扣碗安装牢固到位。②同一室内并列安装的吊扇开关高度一致，且控制有序不错位。4壁扇安装应符合下列规定：①壁扇下侧边缘距地面高度不小于1.8m。②涂层完整，表面无划痕、无污染，防护罩无变形。施工单位检查评定记录项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收记录监理工程师建设单位项目专业技术负责人)：年月日
