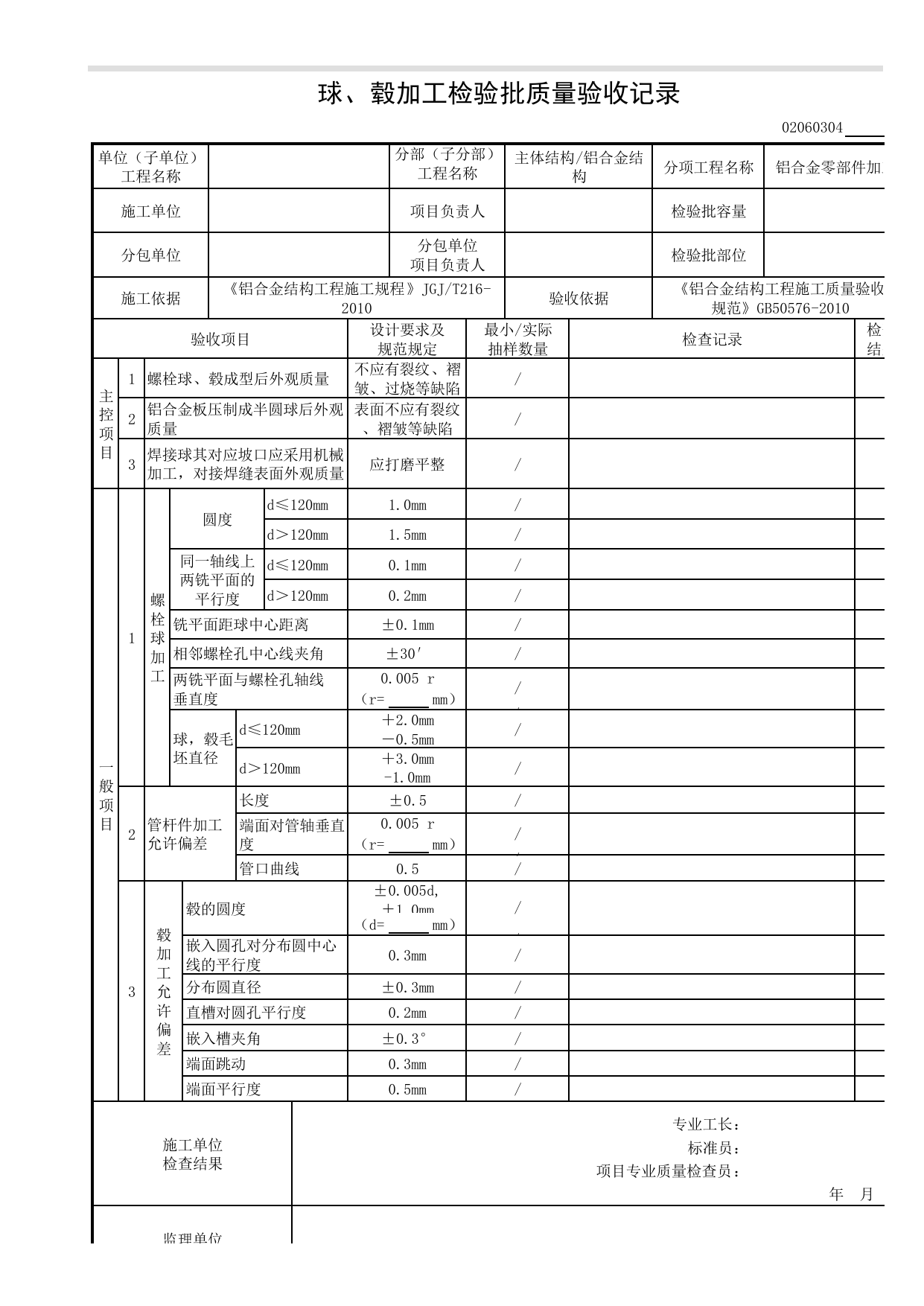

球、毂加工检验批质量验收记录02060304单位（子单位）工程名称分部（子分部）工程名称主体结构/铝合金结构分项工程名称铝合金零部件加工施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《铝合金结构工程施工规程》JGJ/T216-2010验收依据《铝合金结构工程施工质量验收规范》GB50576-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1螺栓球、毂成型后外观质量不应有裂纹、褶皱、过烧等缺陷/2铝合金板压制成半圆球后外观质量表面不应有裂纹、褶皱等缺陷/3焊接球其对应坡口应采用机械加工，对接焊缝表面外观质量应打磨平整/一般项目1螺栓球加工圆度d≤120mm1.0mm/d＞120mm1.5mm/同一轴线上两铣平面的平行度d≤120mm0.1mm/d＞120mm0.2mm/铣平面距球中心距离±0.1mm/相邻螺栓孔中心线夹角±30′/两铣平面与螺栓孔轴线垂直度0.005r/（r=mm）/球，毂毛坯直径d≤120mm＋2.0mm－0.5mm/d＞120mm＋3.0mm-1.0mm/2管杆件加工允许偏差长度±0.5/端面对管轴垂直度0.005r/（r=mm）/管口曲线0.5/3毂加工允许偏差毂的圆度±0.005d,±1.0mm/（d=mm）/嵌入圆孔对分布圆中心线的平行度0.3mm/分布圆直径±0.3mm/直槽对圆孔平行度0.2mm/嵌入槽夹角±0.3°/端面跳动0.3mm/端面平行度0.5mm/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论
