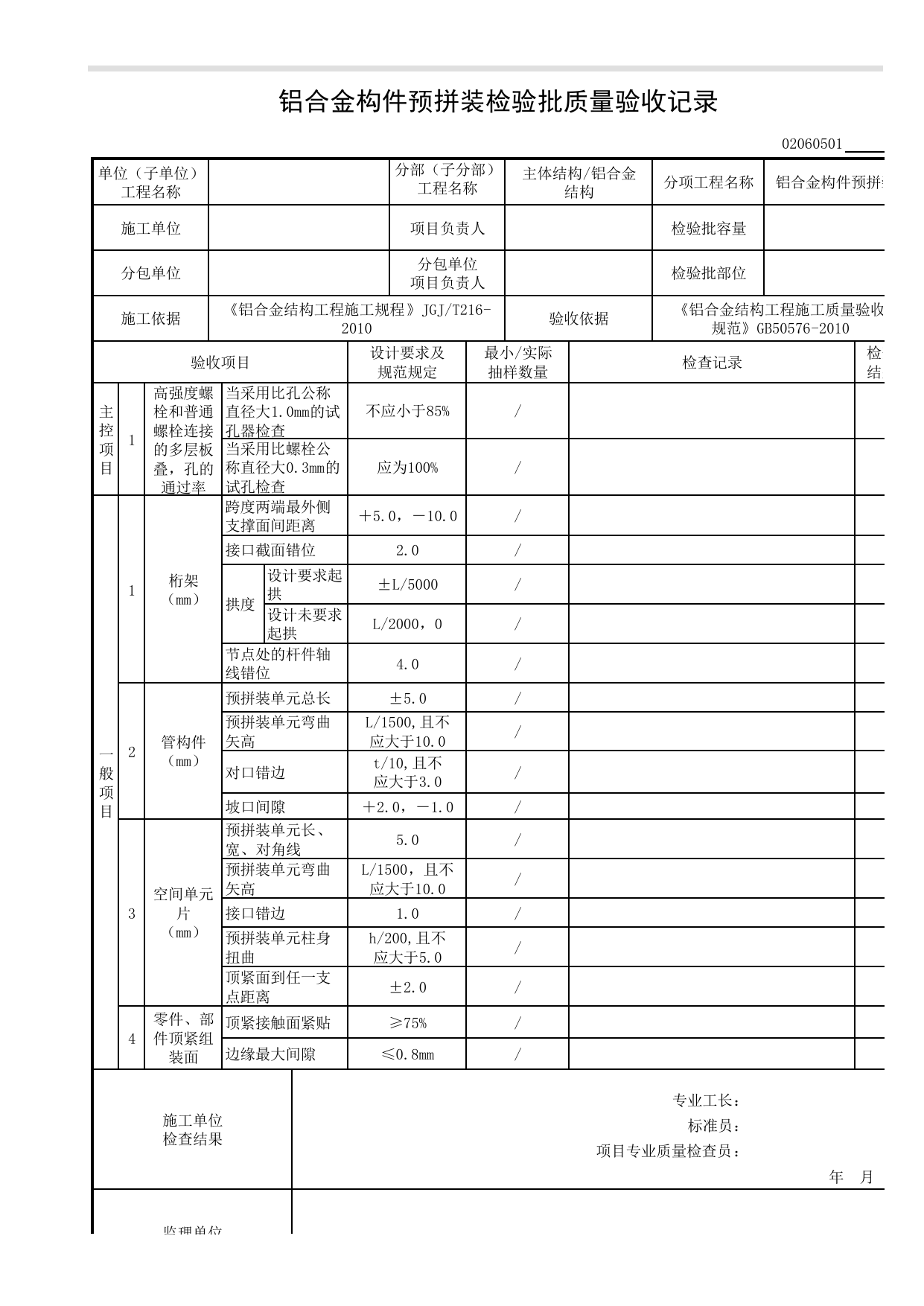

铝合金构件预拼装检验批质量验收记录02060501单位（子单位）工程名称分部（子分部）工程名称主体结构/铝合金结构分项工程名称铝合金构件预拼装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《铝合金结构工程施工规程》JGJ/T216-2010验收依据《铝合金结构工程施工质量验收规范》GB50576-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1高强度螺栓和普通螺栓连接的多层板叠，孔的通过率当采用比孔公称直径大1.0mm的试孔器检查不应小于85%/当采用比螺栓公称直径大0.3mm的试孔检查应为100%/一般项目1桁架（mm）跨度两端最外侧支撑面间距离＋5.0，－10.0/接口截面错位2.0/拱度设计要求起拱±L/5000/设计未要求起拱L/2000，0/节点处的杆件轴线错位4.0/2管构件（mm）预拼装单元总长±5.0/预拼装单元弯曲矢高L/1500,且不应大于10.0/对口错边t/10,且不应大于3.0/坡口间隙＋2.0，－1.0/3空间单元片（mm）预拼装单元长、宽、对角线5.0/预拼装单元弯曲矢高L/1500，且不应大于10.0/接口错边1.0/预拼装单元柱身扭曲h/200,且不应大于5.0/顶紧面到任一支点距离±2.0/4零件、部件顶紧组装面顶紧接触面紧贴≥75%/边缘最大间隙≤0.8mm/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论
