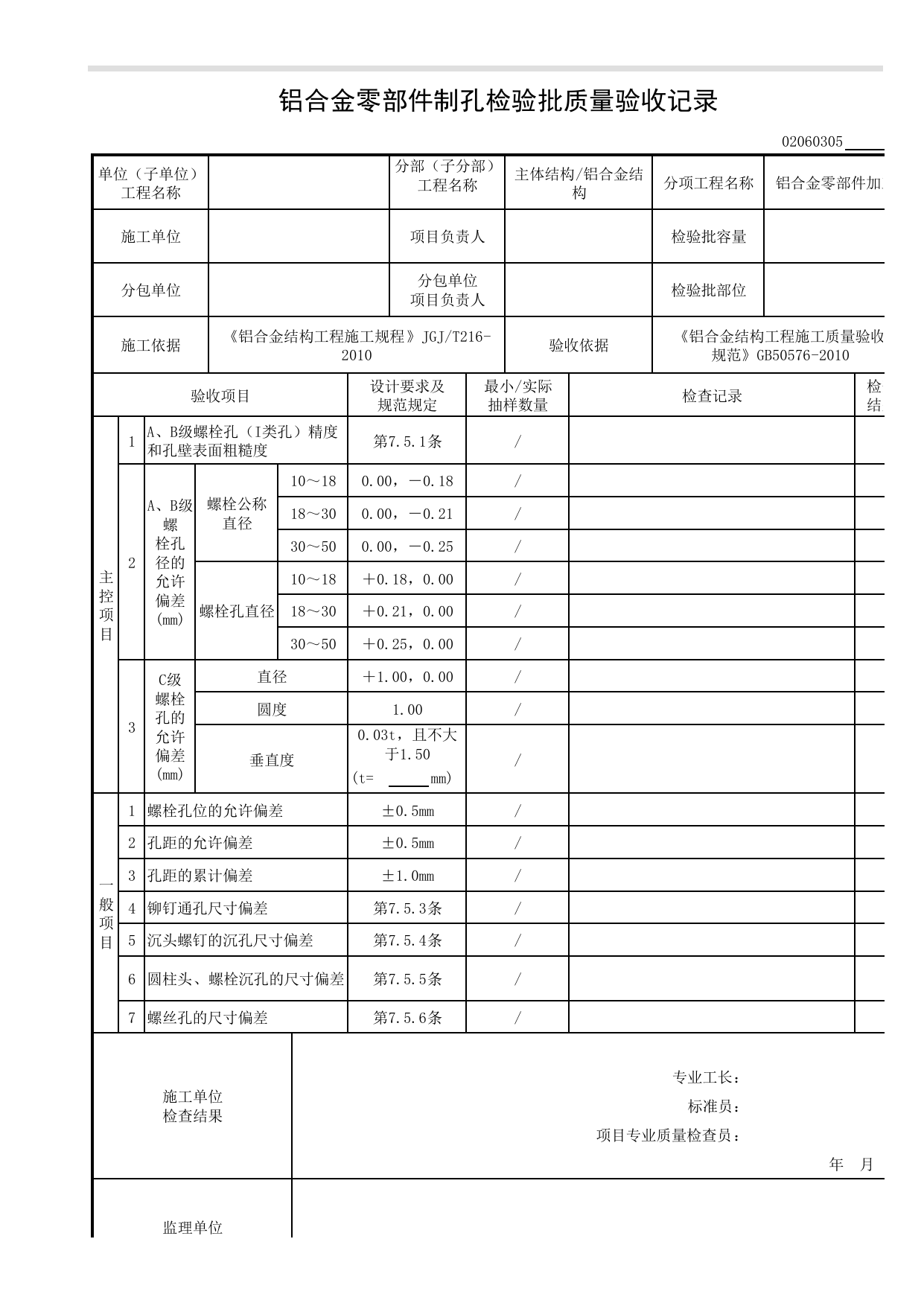

铝合金零部件制孔检验批质量验收记录02060305单位（子单位）工程名称分部（子分部）工程名称主体结构/铝合金结构分项工程名称铝合金零部件加工施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《铝合金结构工程施工规程》JGJ/T216-2010验收依据《铝合金结构工程施工质量验收规范》GB50576-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1A、B级螺栓孔（I类孔）精度和孔壁表面粗糙度第7.5.1条/2A、B级螺栓孔径的允许偏差(mm)螺栓公称直径10～180.00，－0.18/18～300.00，－0.21/30～500.00，－0.25/螺栓孔直径10～18＋0.18，0.00/18～30＋0.21，0.00/30～50＋0.25，0.00/3C级螺栓孔的允许偏差(mm)直径＋1.00，0.00/圆度1.00/垂直度0.03t，且不大于1.50/(t=mm)一般项目1螺栓孔位的允许偏差±0.5mm/2孔距的允许偏差±0.5mm/3孔距的累计偏差±1.0mm/4铆钉通孔尺寸偏差第7.5.3条/5沉头螺钉的沉孔尺寸偏差第7.5.4条/6圆柱头、螺栓沉孔的尺寸偏差第7.5.5条/7螺丝孔的尺寸偏差第7.5.6条/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论
