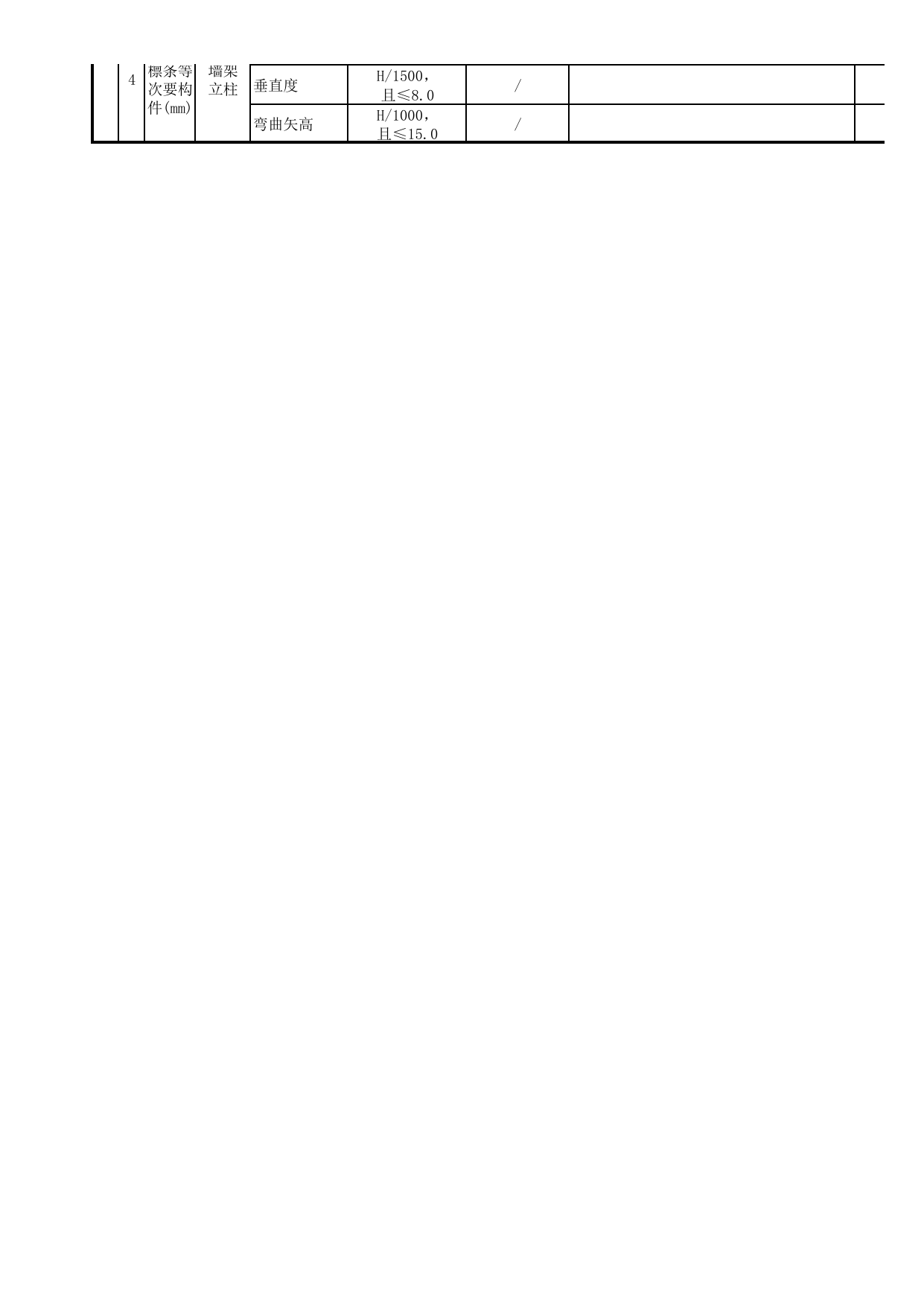

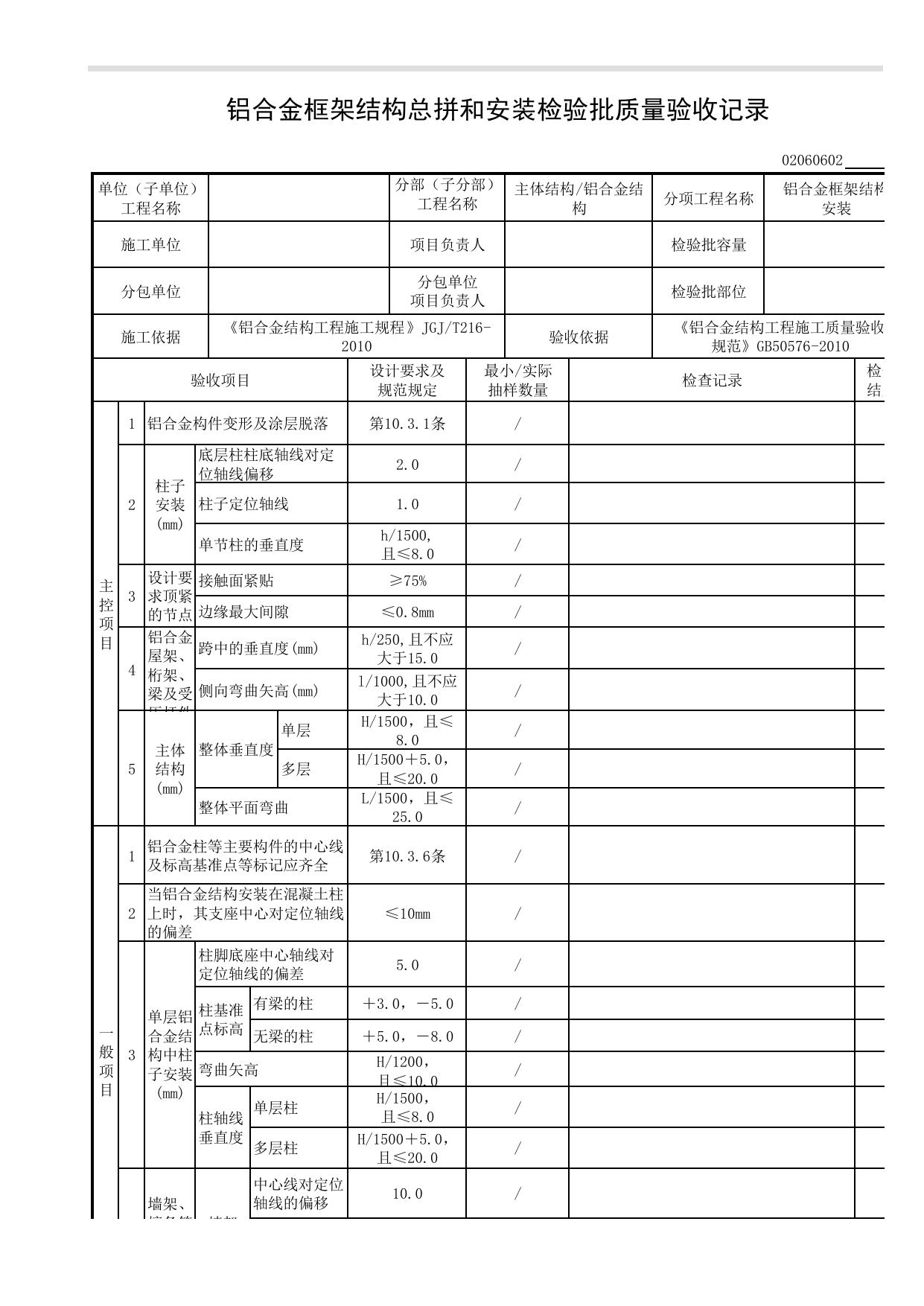

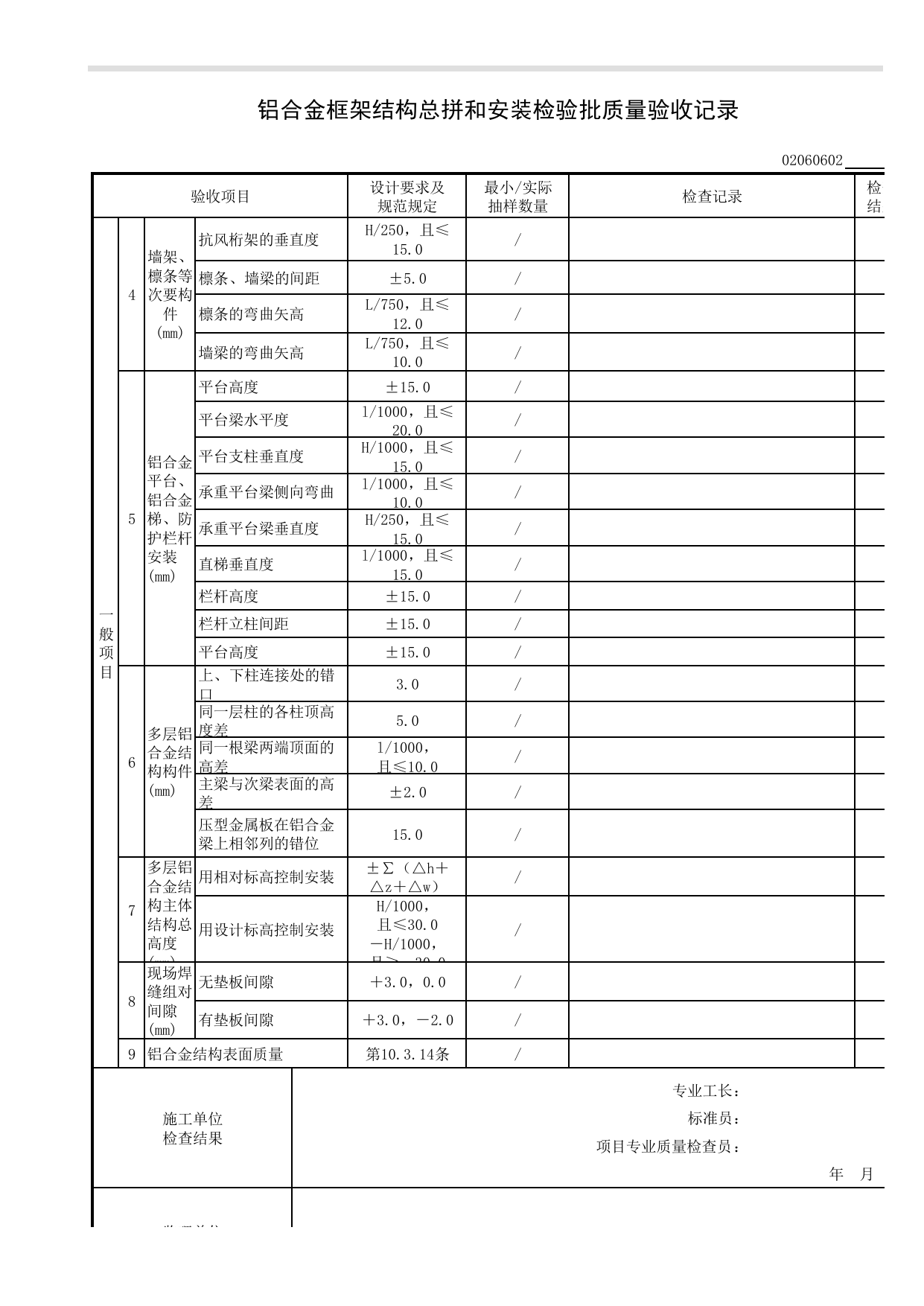

铝合金框架结构总拼和安装检验批质量验收记录02060602单位（子单位）工程名称分部（子分部）工程名称主体结构/铝合金结构分项工程名称铝合金框架结构安装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《铝合金结构工程施工规程》JGJ/T216-2010验收依据《铝合金结构工程施工质量验收规范》GB50576-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1铝合金构件变形及涂层脱落第10.3.1条/2柱子安装(mm)底层柱柱底轴线对定位轴线偏移2.0/柱子定位轴线1.0/单节柱的垂直度h/1500,且≤8.0/3设计要求顶紧的节点接触面紧贴≥75%/边缘最大间隙≤0.8mm/4铝合金屋架、桁架、梁及受压杆件跨中的垂直度(mm)h/250,且不应大于15.0/侧向弯曲矢高(mm)l/1000,且不应大于10.0/5主体结构(mm)整体垂直度单层H/1500，且≤8.0/多层H/1500＋5.0，且≤20.0/整体平面弯曲L/1500，且≤25.0/一般项目1铝合金柱等主要构件的中心线及标高基准点等标记应齐全第10.3.6条/2当铝合金结构安装在混凝土柱上时，其支座中心对定位轴线的偏差≤10mm/3单层铝合金结构中柱子安装(mm)柱脚底座中心轴线对定位轴线的偏差5.0/柱基准点标高有梁的柱＋3.0，－5.0/无梁的柱＋5.0，－8.0/弯曲矢高H/1200，且≤10.0/柱轴线垂直度单层柱H/1500，且≤8.0/多层柱H/1500＋5.0，且≤20.0/4墙架、檩条等次要构件(mm)墙架立柱中心线对定位轴线的偏移10.0/一般项目4墙架、檩条等次要构件(mm)墙架立柱垂直度H/1500，且≤8.0/弯曲矢高H/1000，且≤15.0/铝合金框架结构总拼和安装检验批质量验收记录02060602验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目4墙架、檩条等次要构件(mm)抗风桁架的垂直度H/250，且≤15.0/檩条、墙梁的间距±5.0/檩条的弯曲矢高L/750，且≤12.0/墙梁的弯曲矢高L/750，且≤10.0/5铝合金平台、铝合金梯、防护栏杆安装(mm)平台高度±15.0/平台梁水平度l/1000，且≤20.0/平台支柱垂直度H/1000，且≤15.0/承重平台梁侧向弯曲l/1000，且≤10.0/承重平台梁垂直度H/250，且≤15.0/直梯垂直度l/1000，且≤15.0/栏杆高度±15.0/栏杆立柱间距±15.0/平台高度±15.0/6多层铝合金结构构件(mm)上、下柱连接处的错口3.0/同一层柱的各柱顶高度差5.0/同一根梁两端顶面的高差l/1000，且≤10.0/主梁与次梁表面的高差±2.0/压型金属板在铝合金梁上相邻列的错位15.0/7多层铝合金结构主体结构总高度(mm)用相对标高控制安装±∑（△h＋△z＋△w）/用设计标高控制安装H/1000，且≤30.0－H/1000，且≥－30.0/8现场焊缝组对间隙(mm)无垫板间隙＋3.0，0.0/有垫板间隙＋3.0，－2.0/9铝合金结构表面质量第10.3.14条/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论
