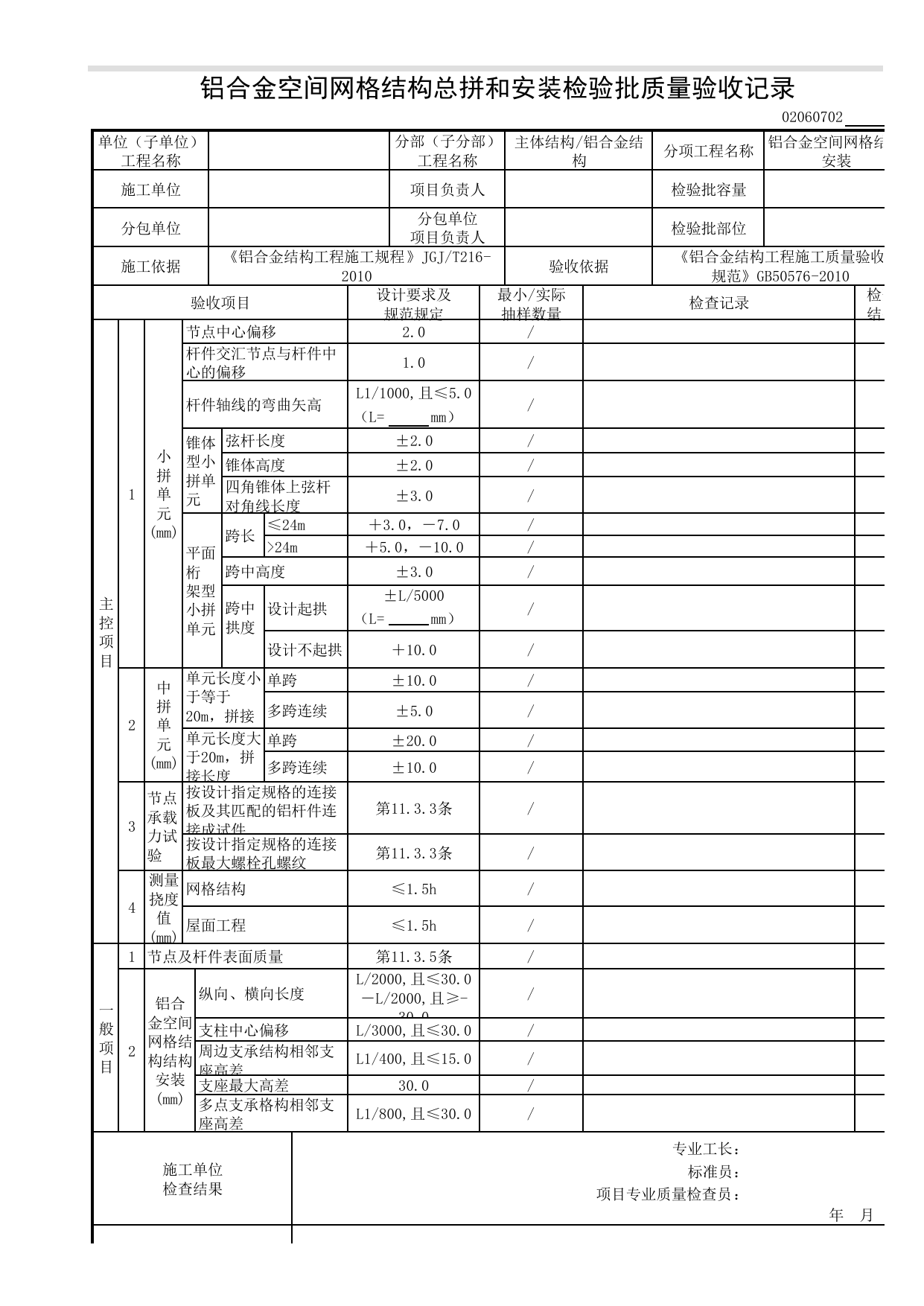

铝合金空间网格结构总拼和安装检验批质量验收记录02060702单位（子单位）工程名称分部（子分部）工程名称主体结构/铝合金结构分项工程名称铝合金空间网格结构安装施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《铝合金结构工程施工规程》JGJ/T216-2010验收依据《铝合金结构工程施工质量验收规范》GB50576-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1小拼单元(mm)节点中心偏移2.0/杆件交汇节点与杆件中心的偏移1.0/杆件轴线的弯曲矢高L1/1000,且≤5.0/（L=mm）锥体型小拼单元弦杆长度±2.0/锥体高度±2.0/四角锥体上弦杆对角线长度±3.0/平面桁架型小拼单元跨长≤24m＋3.0，－7.0/>24m＋5.0，－10.0/跨中高度±3.0/跨中拱度设计起拱±L/5000/（L=mm）设计不起拱＋10.0/2中拼单元(mm)单元长度小于等于20m，拼接长度单跨±10.0/多跨连续±5.0/单元长度大于20m，拼接长度单跨±20.0/多跨连续±10.0/3节点承载力试验按设计指定规格的连接板及其匹配的铝杆件连接成试件第11.3.3条/按设计指定规格的连接板最大螺栓孔螺纹第11.3.3条/4测量挠度值(mm)网格结构≤1.5h/屋面工程≤1.5h/一般项目1节点及杆件表面质量第11.3.5条/2铝合金空间网格结构结构安装(mm)纵向、横向长度L/2000,且≤30.0－L/2000,且≥-30.0/支柱中心偏移L/3000,且≤30.0/周边支承结构相邻支座高差L1/400,且≤15.0/支座最大高差30.0/多点支承格构相邻支座高差L1/800,且≤30.0/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论
