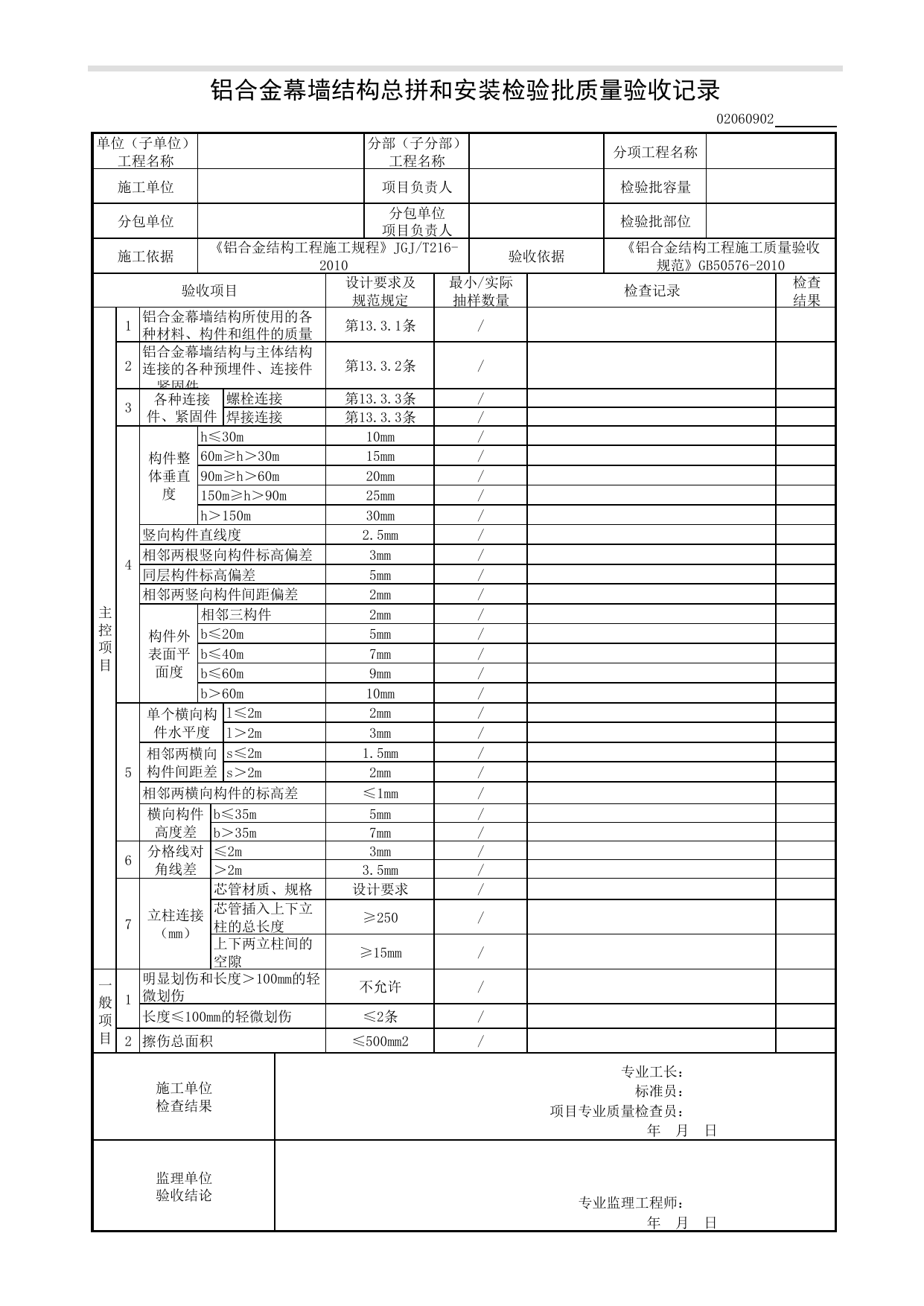

铝合金幕墙结构总拼和安装检验批质量验收记录02060902单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《铝合金结构工程施工规程》JGJ/T216-2010验收依据《铝合金结构工程施工质量验收规范》GB50576-2010验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1铝合金幕墙结构所使用的各种材料、构件和组件的质量第13.3.1条/2铝合金幕墙结构与主体结构连接的各种预埋件、连接件、紧固件第13.3.2条/3各种连接件、紧固件螺栓连接第13.3.3条/焊接连接第13.3.3条/4构件整体垂直度h≤30m10mm/60m≥h＞30m15mm/90m≥h＞60m20mm/150m≥h＞90m25mm/h＞150m30mm/竖向构件直线度2.5mm/相邻两根竖向构件标高偏差3mm/同层构件标高偏差5mm/相邻两竖向构件间距偏差2mm/构件外表面平面度相邻三构件2mm/b≤20m5mm/b≤40m7mm/b≤60m9mm/b＞60m10mm/5单个横向构件水平度l≤2m2mm/l＞2m3mm/相邻两横向构件间距差s≤2m1.5mm/s＞2m2mm/相邻两横向构件的标高差≤1mm/横向构件高度差b≤35m5mm/b＞35m7mm/6分格线对角线差≤2m3mm/＞2m3.5mm/7立柱连接（mm）芯管材质、规格设计要求/芯管插入上下立柱的总长度≥250/上下两立柱间的空隙≥15mm/一般项目1明显划伤和长度＞100mm的轻微划伤不允许/长度≤100mm的轻微划伤≤2条/2擦伤总面积≤500mm2/施工单位检查结果专业工长：标准员：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
