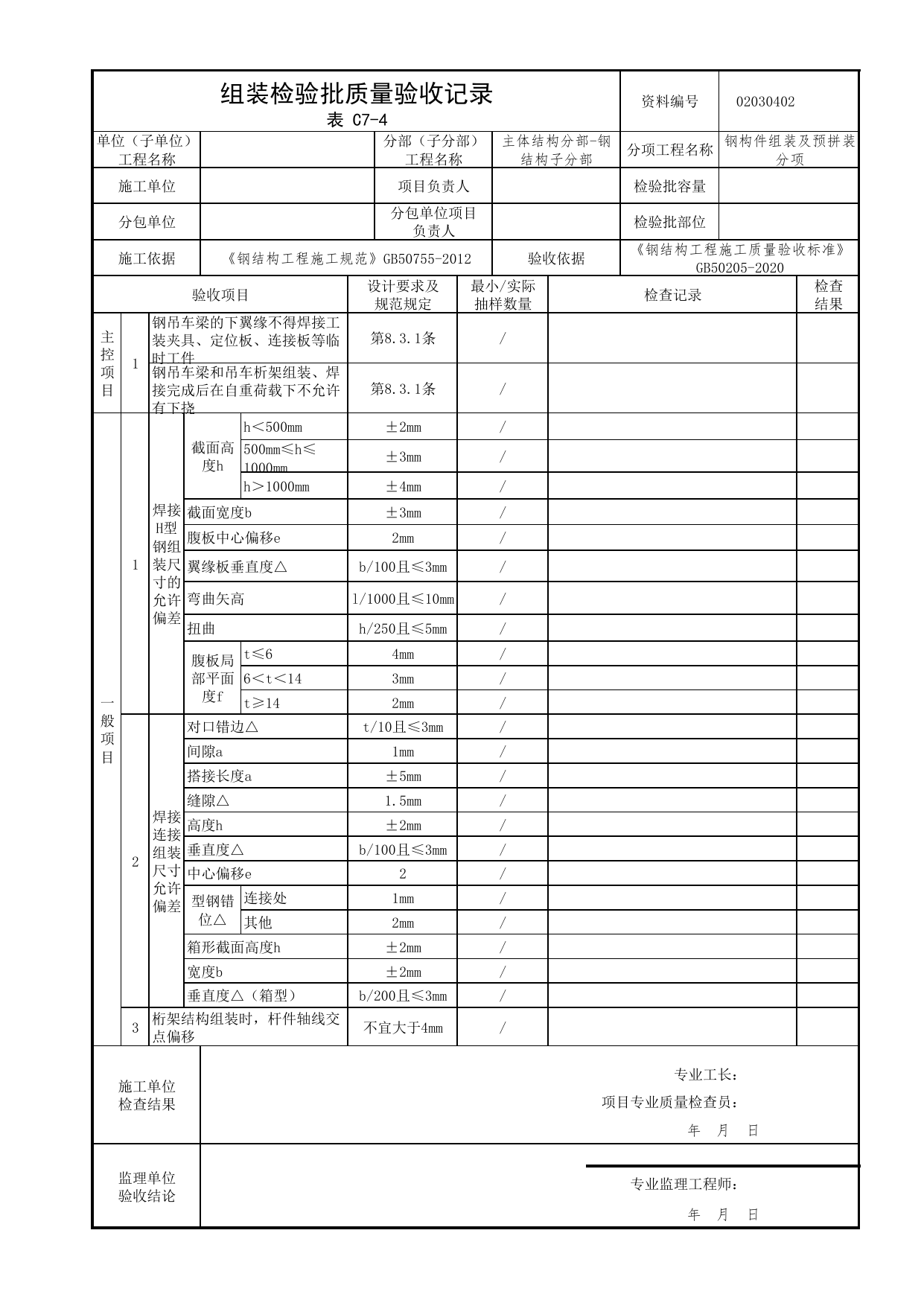

组装检验批质量验收记录资料编号02030402表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢构件组装及预拼装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1钢吊车梁的下翼缘不得焊接工装夹具、定位板、连接板等临时工件第8.3.1条/钢吊车梁和吊车析架组装、焊接完成后在自重荷载下不允许有下挠第8.3.1条/一般项目1焊接H型钢组装尺寸的允许偏差截面高度hh＜500mm±2mm/500mm≤h≤1000mm±3mm/h＞1000mm±4mm/截面宽度b±3mm/腹板中心偏移e2mm/翼缘板垂直度△b/100且≤3mm/弯曲矢高l/1000且≤10mm/扭曲h/250且≤5mm/腹板局部平面度ft≤64mm/6＜t＜143mm/t≥142mm/2焊接连接组装尺寸允许偏差对口错边△t/10且≤3mm/间隙a1mm/搭接长度a±5mm/缝隙△1.5mm/高度h±2mm/垂直度△b/100且≤3mm/中心偏移e2/型钢错位△连接处1mm/其他2mm/箱形截面高度h±2mm/宽度b±2mm/垂直度△（箱型）b/200且≤3mm/3桁架结构组装时，杆件轴线交点偏移不宜大于4mm/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
