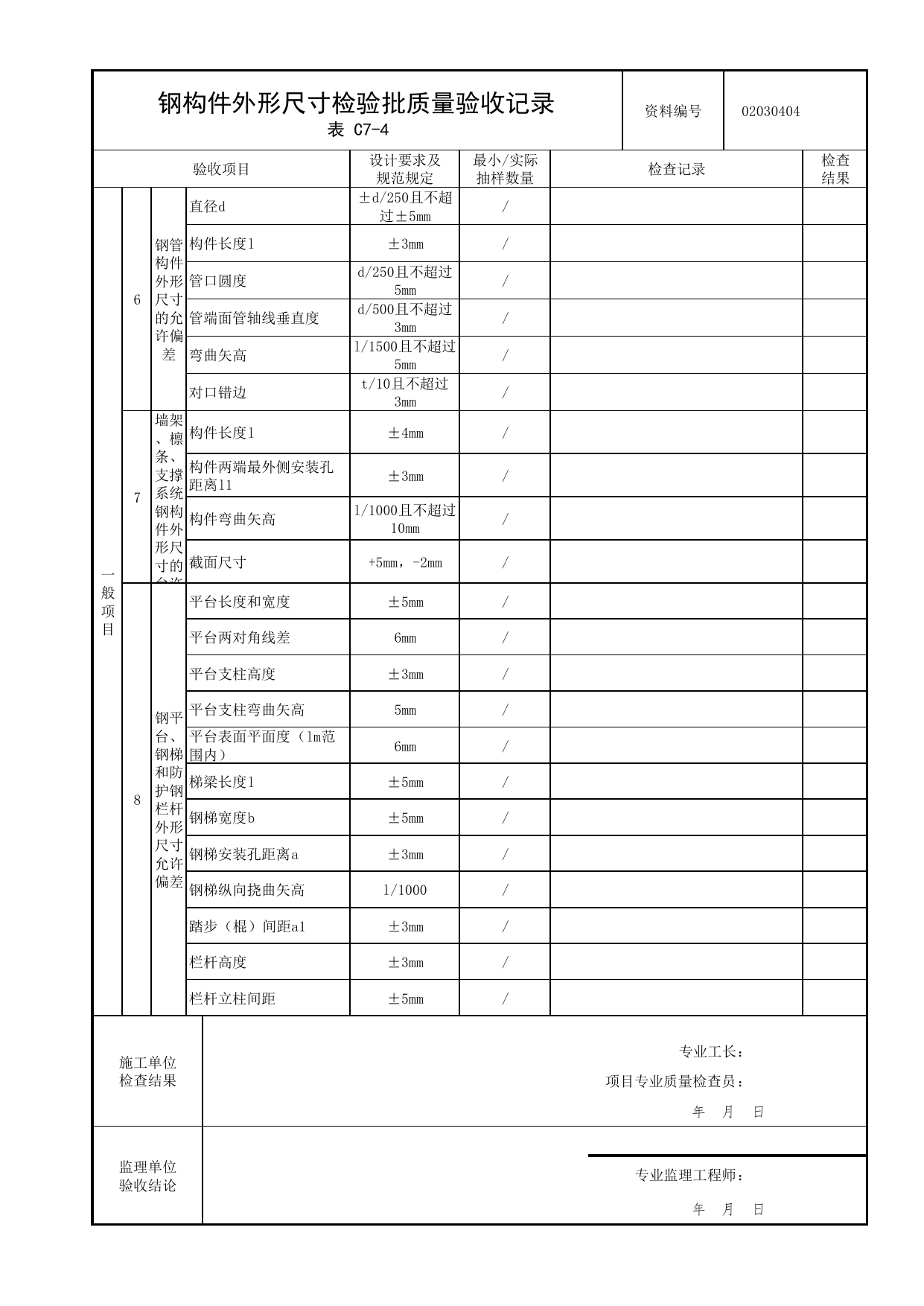

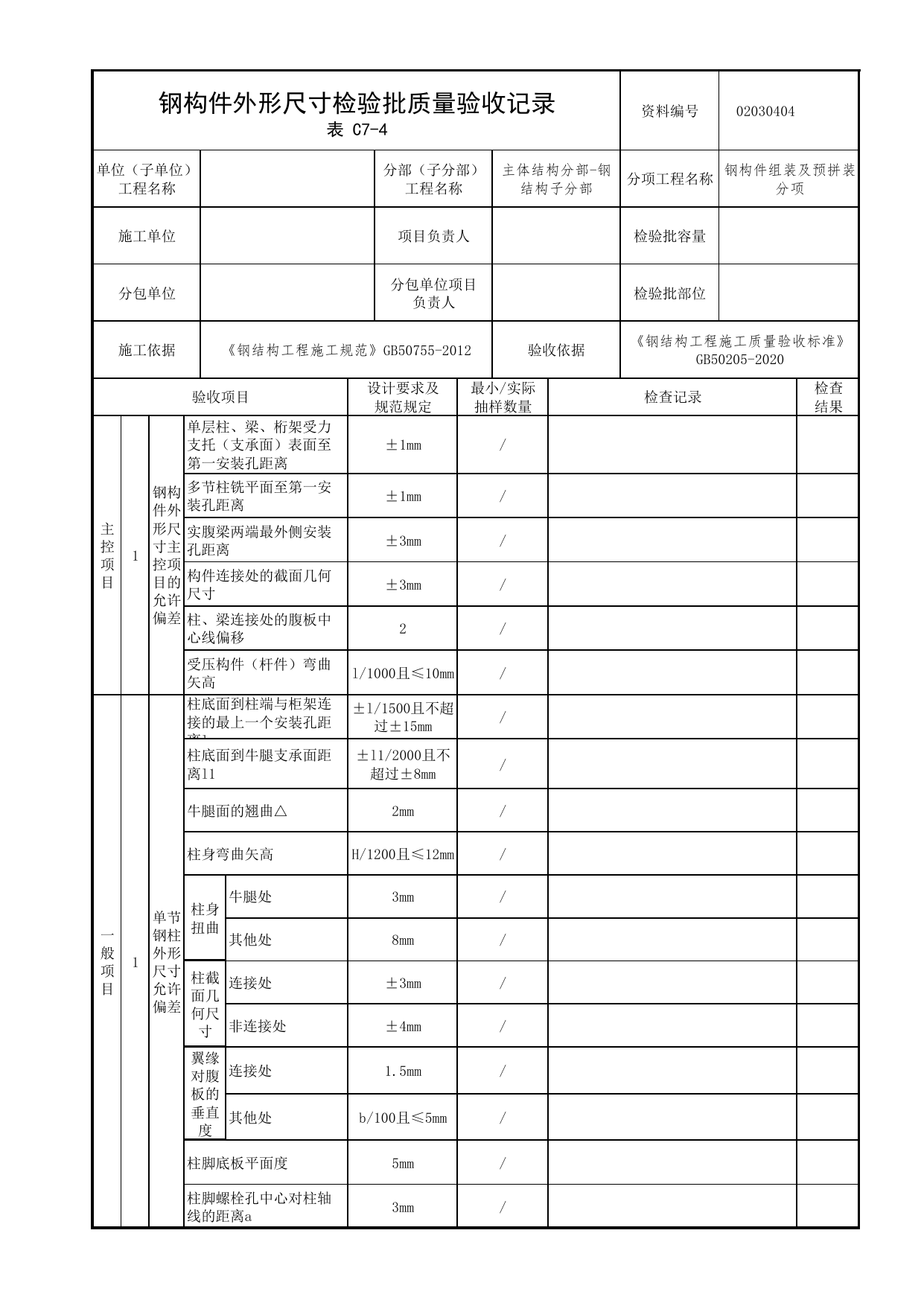

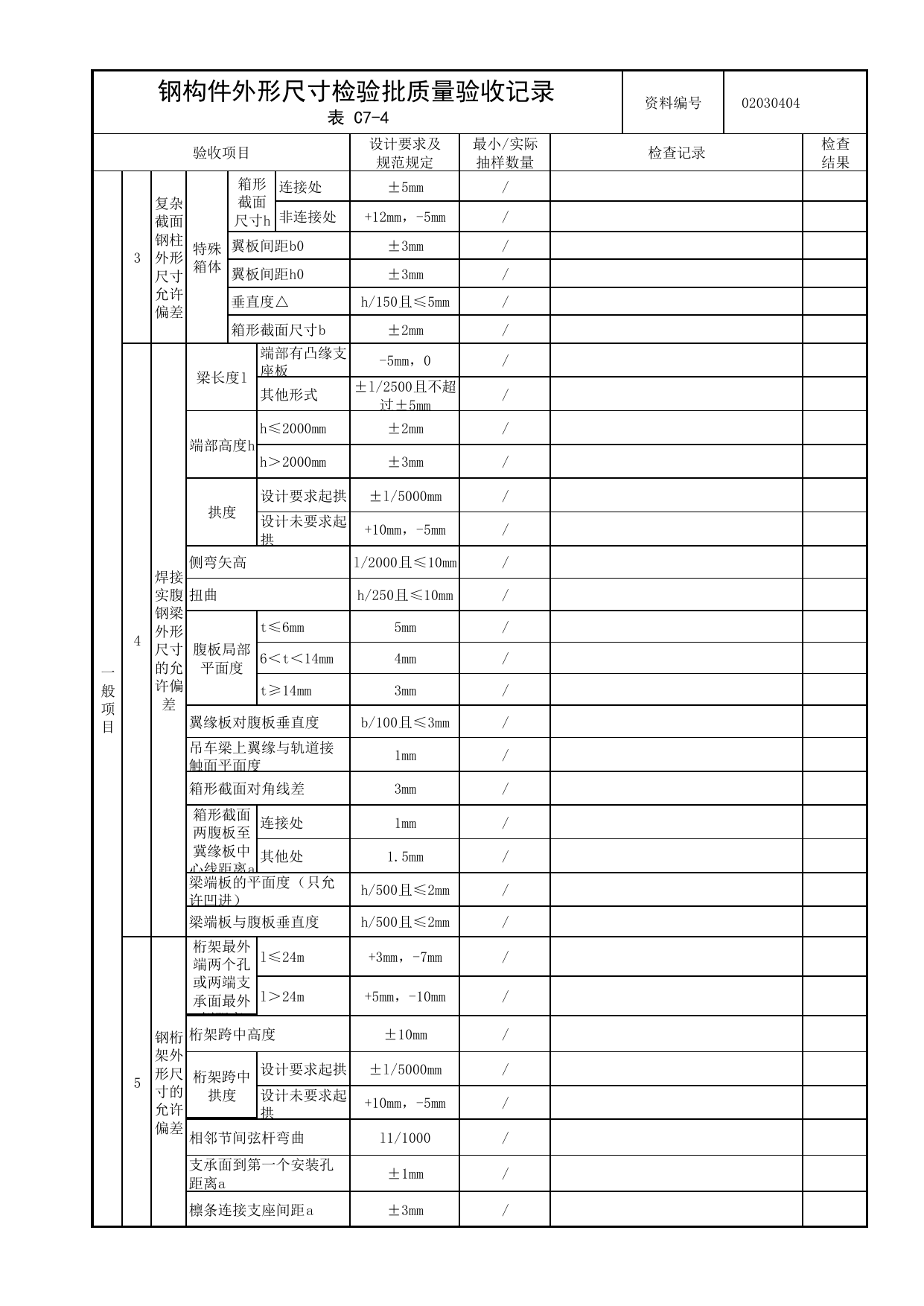

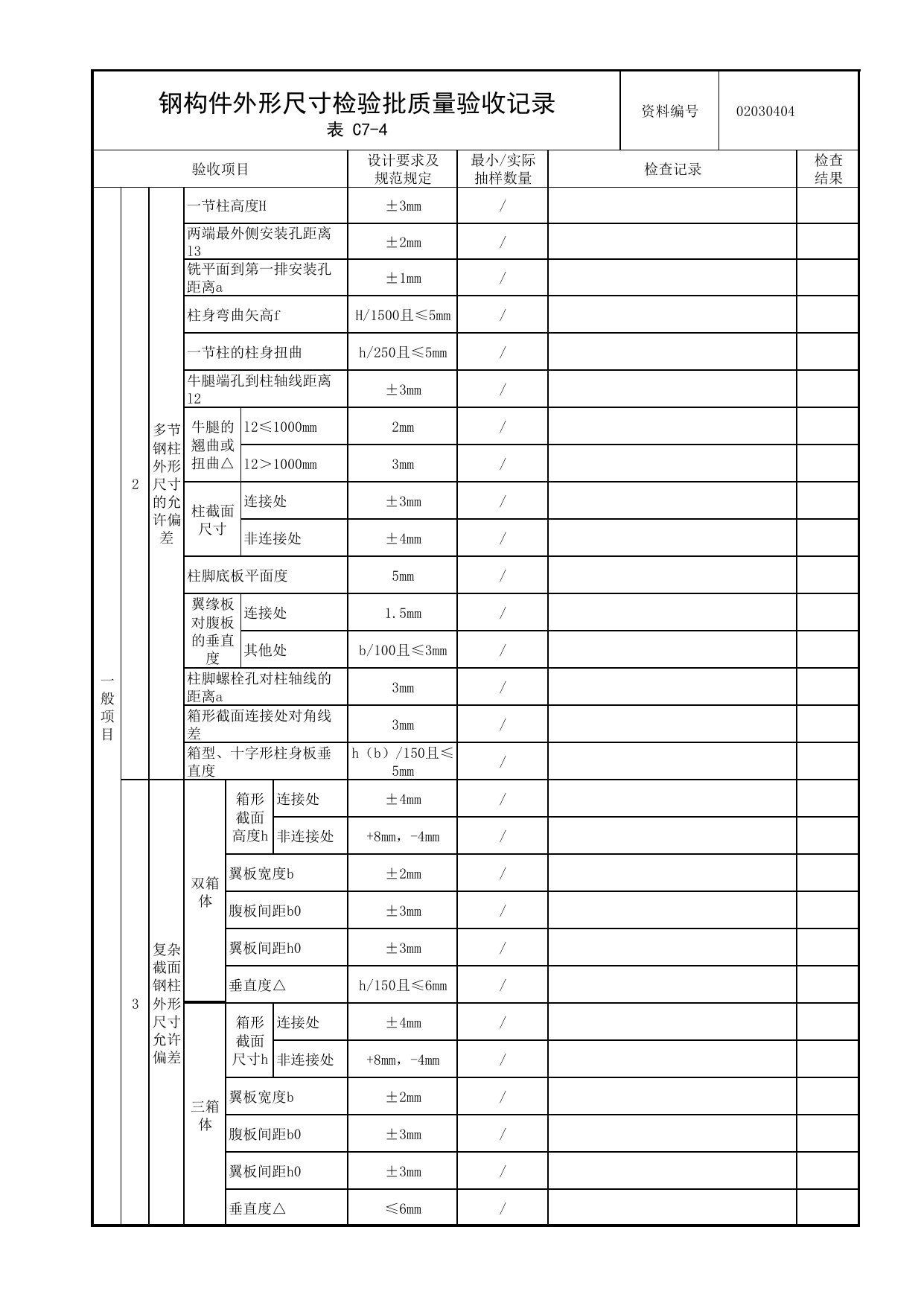

钢构件外形尺寸检验批质量验收记录资料编号02030404表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢构件组装及预拼装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1钢构件外形尺寸主控项目的允许偏差单层柱、梁、桁架受力支托（支承面）表面至第一安装孔距离±1mm/多节柱铣平面至第一安装孔距离±1mm/实腹梁两端最外侧安装孔距离±3mm/构件连接处的截面几何尺寸±3mm/柱、梁连接处的腹板中心线偏移2/受压构件（杆件）弯曲矢高l/1000且≤10mm/一般项目1单节钢柱外形尺寸允许偏差柱底面到柱端与柜架连接的最上一个安装孔距离l±l/1500且不超过±15mm/柱底面到牛腿支承面距离l1±l1/2000且不超过±8mm/牛腿面的翘曲△2mm/柱身弯曲矢高H/1200且≤12mm/柱身扭曲牛腿处3mm/其他处8mm/柱截面几何尺寸连接处±3mm/非连接处±4mm/翼缘对腹板的垂直度连接处1.5mm/其他处b/100且≤5mm/柱脚底板平面度5mm/柱脚螺栓孔中心对柱轴线的距离a3mm/钢构件外形尺寸检验批质量验收记录资料编号02030404表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目2多节钢柱外形尺寸的允许偏差一节柱高度H±3mm/两端最外侧安装孔距离l3±2mm/铣平面到第一排安装孔距离a±1mm/柱身弯曲矢高fH/1500且≤5mm/一节柱的柱身扭曲h/250且≤5mm/牛腿端孔到柱轴线距离l2±3mm/牛腿的翘曲或扭曲△l2≤1000mm2mm/l2＞1000mm3mm/柱截面尺寸连接处±3mm/非连接处±4mm/柱脚底板平面度5mm/翼缘板对腹板的垂直度连接处1.5mm/其他处b/100且≤3mm/柱脚螺栓孔对柱轴线的距离a3mm/箱形截面连接处对角线差3mm/箱型、十字形柱身板垂直度h（b）/150且≤5mm/3复杂截面钢柱外形尺寸允许偏差双箱体箱形截面高度h连接处±4mm/非连接处+8mm，-4mm/翼板宽度b±2mm/腹板间距b0±3mm/翼板间距h0±3mm/垂直度△h/150且≤6mm/三箱体箱形截面尺寸h连接处±4mm/非连接处+8mm，-4mm/翼板宽度b±2mm/腹板间距b0±3mm/翼板间距h0±3mm/垂直度△≤6mm/钢构件外形尺寸检验批质量验收记录资料编号02030404表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目3复杂截面钢柱外形尺寸允许偏差特殊箱体箱形截面尺寸h连接处±5mm/非连接处+12mm，-5mm/翼板间距b0±3mm/翼板间距h0±3mm/垂直度△h/150且≤5mm/箱形截面尺寸b±2mm/4焊接实腹钢梁外形尺寸的允许偏差梁长度l端部有凸缘支座板-5mm，0/其他形式±l/2500且不超过±5mm/端部高度hh≤2000mm±2mm/h＞2000mm±3mm/拱度设计要求起拱±l/5000mm/设计未要求起拱+10mm，-5mm/侧弯矢高l/2000且≤10mm/扭曲h/250且≤10mm/腹板局部平面度t≤6mm5mm/6＜t＜14mm4mm/t≥14mm3mm/翼缘板对腹板垂直度b/100且≤3mm/吊车梁上翼缘与轨道接触面平面度1mm/箱形截面对角线差3mm/箱形截面两腹板至冀缘板中心线距离a连接处1mm/其他处1.5mm/梁端板的平面度（只允许凹进）h/500且≤2mm/梁端板与腹板垂直度h/500且≤2mm/5钢桁架外形尺寸的允许偏差桁架最外端两个孔或两端支承面最外侧距离l≤24m+3mm，-7mm/l＞24m+5mm，-10mm/桁架跨中高度±10mm/桁架跨中拱度设计要求起拱±l/5000mm/设计未要求起拱+10mm，-5mm/相邻节间弦杆弯曲l1/1000/支承面到第一个安装孔距离a±1mm/檩条连接支座间距a±3mm/钢构件外形尺寸检验批质量验收记录资料编号02030404表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目6钢管构件外形尺寸的允许偏差直径d±d/250且不超过±5mm/构件长度l±3mm/管口圆度d/250且不超过5mm/管端面管轴线垂直度d/500且不超过3mm/弯曲矢高l/1500且不超过5mm/对口错边t/10且不超过3mm/7墙架、檩条、支撑系统钢构件外形尺寸的允许构件长度l±4mm/构件两端最外侧安装孔距离l1±3mm/构件弯曲矢高l/1000且不超过10mm/截面尺寸+5mm，-2mm/8钢平台、钢梯和防护钢栏杆外形尺寸允许偏差平台长度和宽度±5mm/平台两对角线差6mm/平台支柱高度±3mm/平台支柱弯曲矢高5mm/平台表面平面度（lm范围内）6mm/梯梁长度l±5mm/钢梯宽度b±5mm/钢梯安装孔距离a±3mm/钢梯纵向挠曲矢高l/1000/踏步（棍）间距a1±3mm/栏杆高度±3mm/栏杆立柱间距±5mm/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
