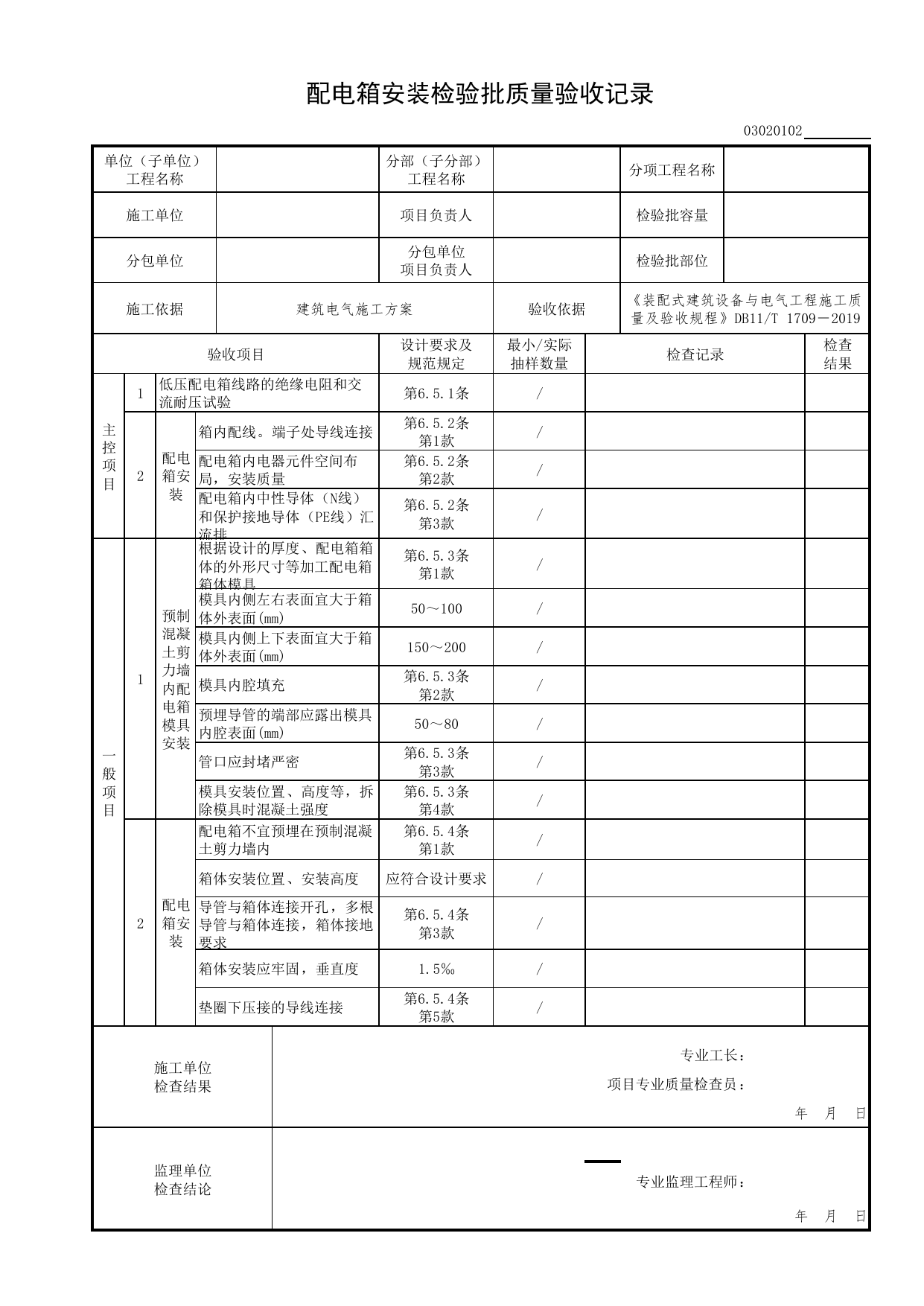

配电箱安装检验批质量验收记录03020102单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑电气施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1低压配电箱线路的绝缘电阻和交流耐压试验第6.5.1条/2配电箱安装箱内配线。端子处导线连接第6.5.2条第1款/配电箱内电器元件空间布局，安装质量第6.5.2条第2款/配电箱内中性导体（N线）和保护接地导体（PE线）汇流排第6.5.2条第3款/一般项目1预制混凝土剪力墙内配电箱模具安装根据设计的厚度、配电箱箱体的外形尺寸等加工配电箱箱体模具第6.5.3条第1款/模具内侧左右表面宜大于箱体外表面(mm)50～100/模具内侧上下表面宜大于箱体外表面(mm)150～200/模具内腔填充第6.5.3条第2款/预埋导管的端部应露出模具内腔表面(mm)50～80/管口应封堵严密第6.5.3条第3款/模具安装位置、高度等，拆除模具时混凝土强度第6.5.3条第4款/2配电箱安装配电箱不宜预埋在预制混凝土剪力墙内第6.5.4条第1款/箱体安装位置、安装高度应符合设计要求/导管与箱体连接开孔，多根导管与箱体连接，箱体接地要求第6.5.4条第3款/箱体安装应牢固，垂直度1.5‰/垫圈下压接的导线连接第6.5.4条第5款/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
