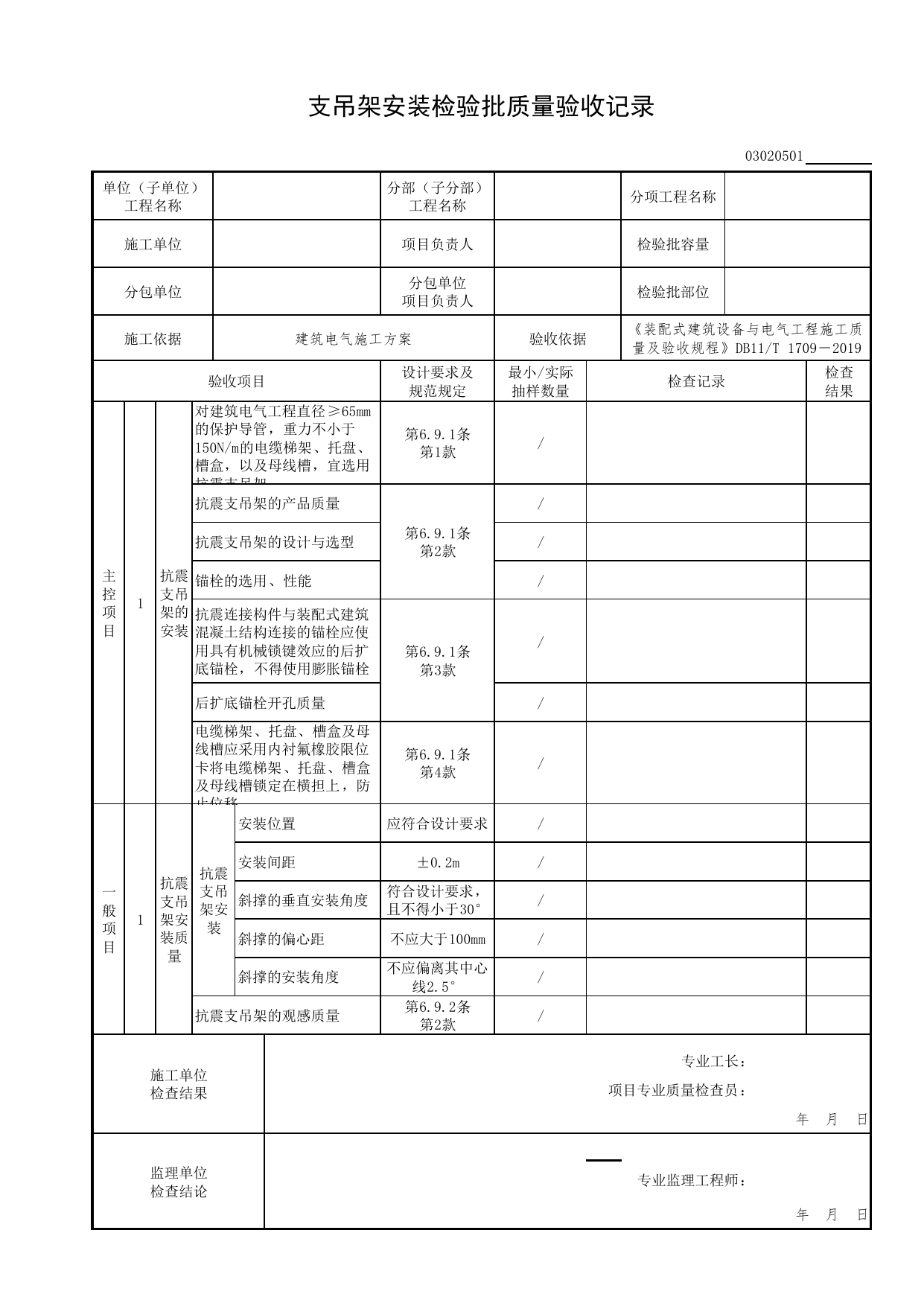

支吊架安装检验批质量验收记录03020501单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑电气施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1抗震支吊架的安装对建筑电气工程直径≥65mm的保护导管，重力不小于150N/m的电缆梯架、托盘、槽盒，以及母线槽，宜选用抗震支吊架第6.9.1条第1款/抗震支吊架的产品质量第6.9.1条第2款/抗震支吊架的设计与选型/锚栓的选用、性能/抗震连接构件与装配式建筑混凝土结构连接的锚栓应使用具有机械锁键效应的后扩底锚栓，不得使用膨胀锚栓第6.9.1条第3款/后扩底锚栓开孔质量/电缆梯架、托盘、槽盒及母线槽应采用内衬氟橡胶限位卡将电缆梯架、托盘、槽盒及母线槽锁定在横担上，防止位移第6.9.1条第4款/一般项目1抗震支吊架安装质量抗震支吊架安装安装位置应符合设计要求/安装间距±0.2m/斜撑的垂直安装角度符合设计要求，且不得小于30°/斜撑的偏心距不应大于100mm/斜撑的安装角度不应偏离其中心线2.5°/抗震支吊架的观感质量第6.9.2条第2款/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
