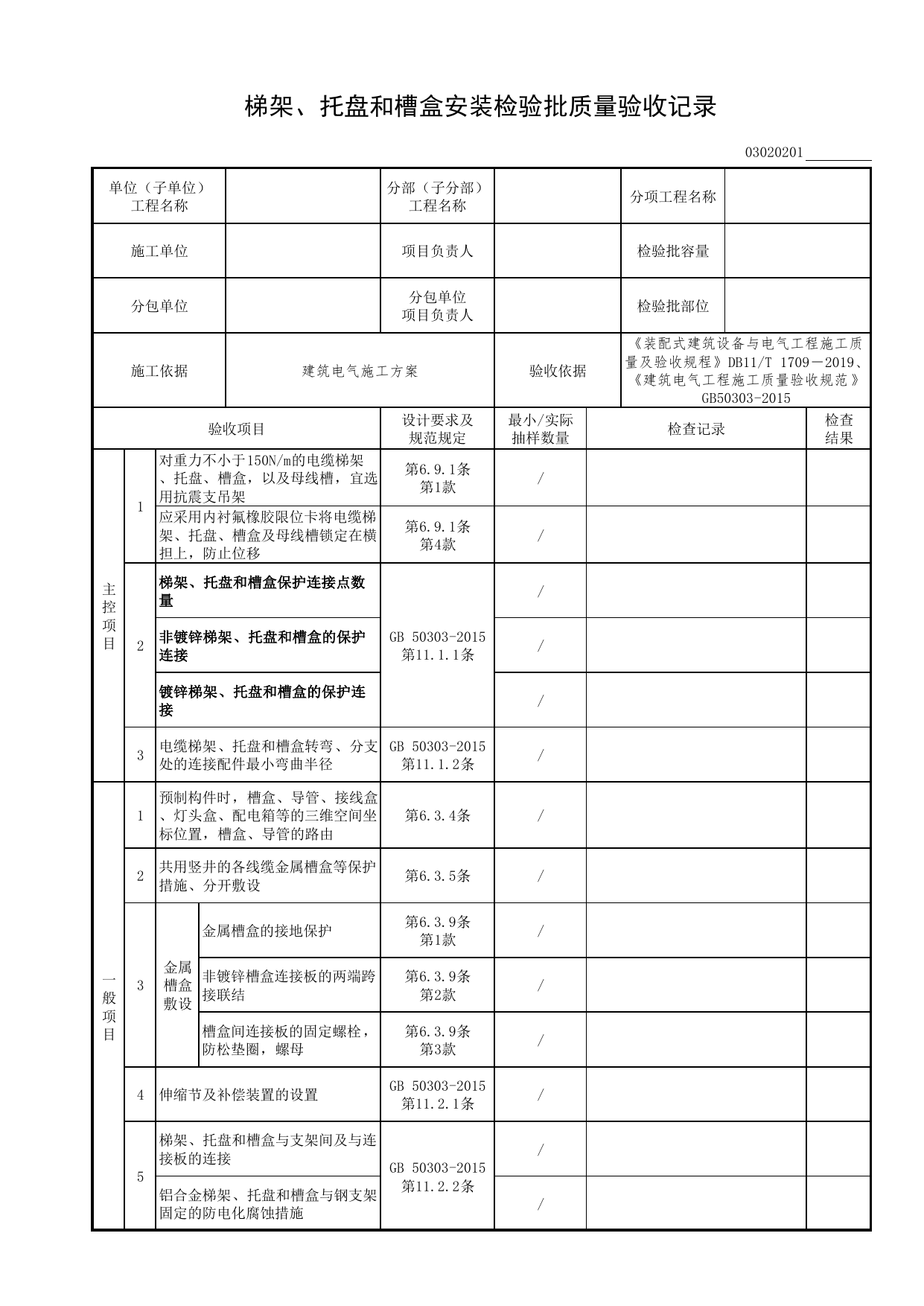

梯架、托盘和槽盒安装检验批质量验收记录03020201单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据建筑电气施工方案验收依据《装配式建筑设备与电气工程施工质量及验收规程》DB11/T1709－2019、《建筑电气工程施工质量验收规范》GB50303-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1对重力不小于150N/m的电缆梯架、托盘、槽盒，以及母线槽，宜选用抗震支吊架第6.9.1条第1款/应采用内衬氟橡胶限位卡将电缆梯架、托盘、槽盒及母线槽锁定在横担上，防止位移第6.9.1条第4款/2梯架、托盘和槽盒保护连接点数量GB50303-2015第11.1.1条/非镀锌梯架、托盘和槽盒的保护连接/镀锌梯架、托盘和槽盒的保护连接/3电缆梯架、托盘和槽盒转弯、分支处的连接配件最小弯曲半径GB50303-2015第11.1.2条/一般项目1预制构件时，槽盒、导管、接线盒、灯头盒、配电箱等的三维空间坐标位置，槽盒、导管的路由第6.3.4条/2共用竖井的各线缆金属槽盒等保护措施、分开敷设第6.3.5条/3金属槽盒敷设金属槽盒的接地保护第6.3.9条第1款/非镀锌槽盒连接板的两端跨接联结第6.3.9条第2款/槽盒间连接板的固定螺栓，防松垫圈，螺母第6.3.9条第3款/4伸缩节及补偿装置的设置GB50303-2015第11.2.1条/5梯架、托盘和槽盒与支架间及与连接板的连接GB50303-2015第11.2.2条/铝合金梯架、托盘和槽盒与钢支架固定的防电化腐蚀措施/梯架、托盘和槽盒安装检验批质量验收记录03020201验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目6梯架、托盘和槽盒与管道的位置关系和最小净距GB50303-2015第11.2.3条第1款/配线槽盒与管道的位置关系和最小距离GB50303-2015第11.2.3条第2款/穿楼板和穿越不同的防火区时的防火隔堵措施GB50303-2015第11.2.3条第3款/电气竖井内的电缆梯架或托盘的固定支架安装GB50303-2015第11.2.3条第4款/室外梯架、托盘和槽盒的防水措施GB50303-2015第11.2.3条第5款/支架在承力建筑钢结构构件上安装GB50303-2015第11.2.3条第6款/水平、垂直安装的支架间距GB50303-2015第11.2.3条第7款/金属吊架的圆钢直径≮8mm/7支吊架的设置及安装质量GB50303-2015第11.2.4条/8金属支架的防腐GB50303-2015第11.2.5条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位检查结论专业监理工程师：年月日
