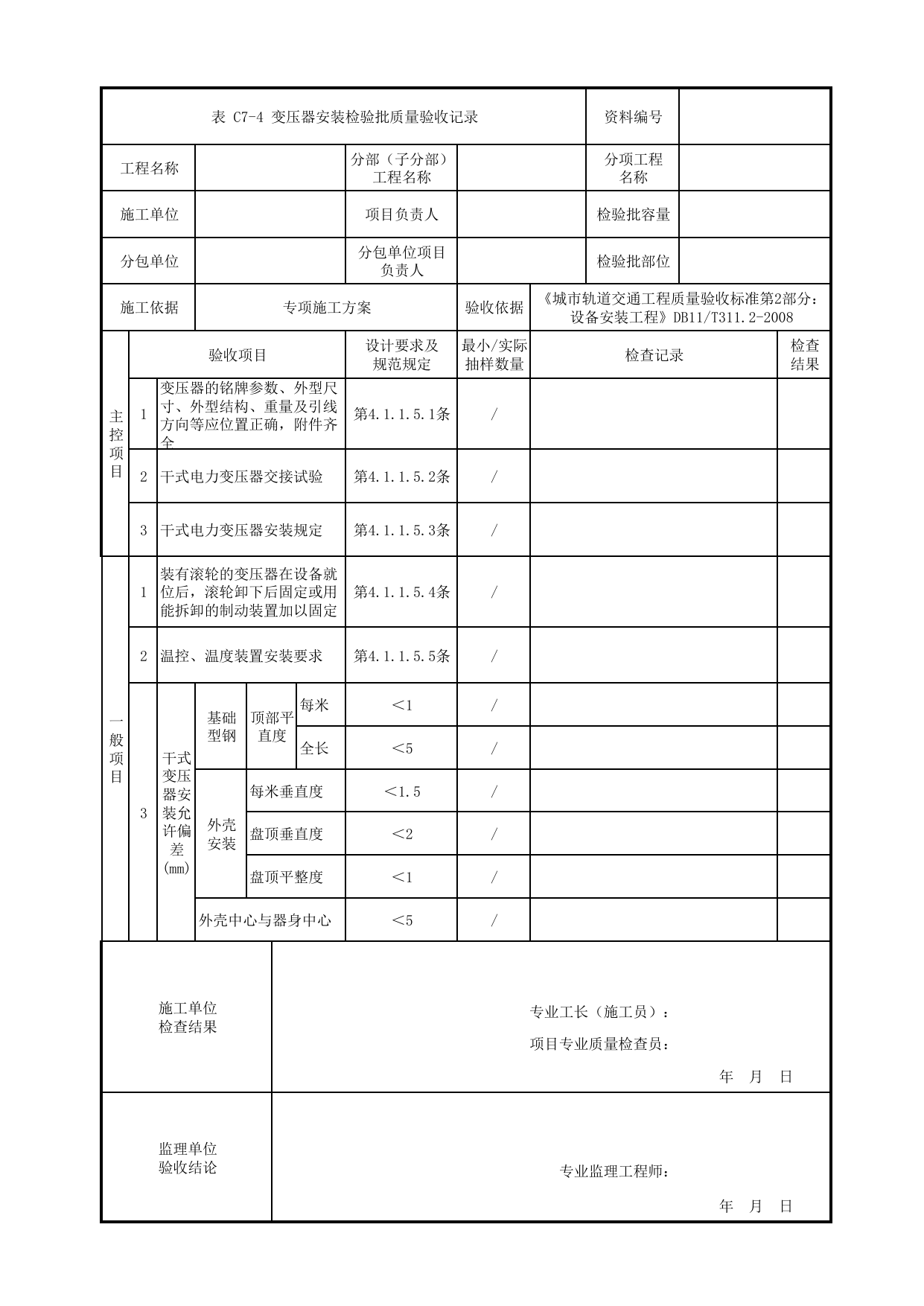

表C7-4变压器安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1变压器的铭牌参数、外型尺寸、外型结构、重量及引线方向等应位置正确，附件齐全第4.1.1.5.1条/2干式电力变压器交接试验第4.1.1.5.2条/3干式电力变压器安装规定第4.1.1.5.3条/一般项目1装有滚轮的变压器在设备就位后，滚轮卸下后固定或用能拆卸的制动装置加以固定第4.1.1.5.4条/2温控、温度装置安装要求第4.1.1.5.5条/3干式变压器安装允许偏差(mm)基础型钢顶部平直度每米＜1/全长＜5/外壳安装每米垂直度＜1.5/盘顶垂直度＜2/盘顶平整度＜1/外壳中心与器身中心＜5/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
